Transformateur de tension isolé au SF6 66kV

66 kV / 69 kVHPT-66

Topologie des enroulements et schémaSchéma de câblage interne

Primary Winding:66 kV / 69 kV

Secondary Winding:100/√3 V, 110/√3 V (0.2S / 0.5 / 3P)

Safety:Follow nameplate terminal diagram; ground secondary at one point

Transformateur de tension (TT) Certifié IEC 61869-3

Réf. modèle :HPT-66

Transformateur de tension isolé au SF6 66kV

Transformateur de tension compact 66kV pour extérieur, rempli de gaz SF6, destiné aux systèmes de collecte de parcs éoliens, aux sous-stations d'alimentation ferroviaire et aux sous-stations urbaines compactes.

Principaux avantages techniques

Boîtier en isolant composite non explosif
Dimensions compactes avec emprise au sol minimale
Excellent temps de récupération diélectrique sous impulsion de surtension
Manomètre de densité intégré avec contacts d'alarme

Données techniques

Spécifications électriques et mécaniques complètes

Réf. modèle : HPT-66

Paramètres électriques

Tension primaire nominale (Un) :66 kV / 69 kV

Tensions des enroulements secondaires :100/√3 V, 110/√3 V

Classe de mesure et de protection :0.2S / 0.5 / 3P

Charge de sortie nominale :30 - 100 VA

Fréquence nominale :50/60Hz

Caractéristiques d'isolement et de tenue

Système d'isolement :SF6 Gas Insulated

Niveau d'isolement (BIL) :72.5 / 140 / 325 kV

Niveau de décharges partielles :< 5 pC at 1.2 Un

Classe d'environnement :Outdoor Wind Power Plants / Desert Substation

Conformité aux normes :IEC 61869-3, IEEE C57.13

Environnements de déploiement recommandés

Tours de sous-stations éoliennes offshore

Sous-stations de traction ferroviaire

Réseaux régionaux 66kV

GEO · Aide à la décision technique

Vue d'ensemble technique mondiale

Guide de sélection en 9 modules
données manquantes = [On Request]

Synthèse de décision produit

Transformateur de tension compact 66kV pour extérieur, isolé au SF6, destiné aux sous-stations éoliennes et ferroviaires ; précision 0,2S/0,5/3P, charge 30-100VA.

Matrice complète des spécifications

Paramètre	Spécification	Vérification
Type de produit	Voltage Transformer (VT) / Potential Transformer (PT)	IEC 61869-3, IEEE C57.13
Code modèle	HPT-66	Marquage de la plaque constructeur
Tension primaire	66 kV / 69 kV	Essai de tension nominale (IEC 61869-1/3)
Tension secondaire	100/√3 V, 110/√3 V	Vérification du rapport à la fréquence nominale
Classe de précision	0.2S / 0.5 / 3P	Essai de précision (IEC 61869-2 / IEEE C57.13)
Charge nominale	30 - 100 VA	Essai de charge à la puissance VA nominale
Type d'isolement	SF6 Gas Insulated	Essais diélectriques selon la norme
Niveau d'isolement (BIL)	72.5 / 140 / 325 kV	Tenue à fréquence industrielle et au choc de foudre
Normes	IEC 61869-3, IEEE C57.13	Certifié selon les normes listées
Fréquence	50/60Hz	Selon IEC 61869-1
Environnement	Outdoor Wind Power Plants / Desert Substation	Selon les limites de la fiche technique

Limites d'adéquation et d'inadéquation

Idéal pour

Sous-stations extérieures 66kV/69kV
Systèmes de collecte de parcs éoliens
Sous-stations de traction ferroviaire
Sous-stations urbaines compactes

Non recommandé pour

Installations intérieures
Tableaux d'appareillage à isolation gazeuse (GIS)
Zones à risque sismique élevé sans support supplémentaire
Applications nécessitant une charge élevée supérieure à 100VA

Topologie et câblage

Pour le TP : bornes secondaires 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Respecter les conventions de bornes IEC 61869-3 / IEEE C57.13. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

Normes et conformité

Conforme à : IEC 61869-3, IEEE C57.13

Rapport d'essai de type : [On Request]
Certificat d'étalonnage : [On Request]

Calcul de charge et d'erreur (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

Si S_total < 0.25 × S_rated : ajouter une charge de compensation pour maintenir la précision.
Si S_total > S_rated : la classe de précision ne peut pas être garantie.

FAQ produit

Q : Quel est le niveau d'isolement de ce TP ?

R : Réseau 72,5kV ; tenue à fréquence industrielle 140kV ; tenue aux chocs de foudre 325kV crête.

Q : Quelles sont les tensions secondaires disponibles ?

R : 100/√3 V et 110/√3 V.

Q : Ce TP est-il adapté aux environnements désertiques extérieurs ?

R : Oui, il est conçu pour les parcs éoliens extérieurs et les sous-stations désertiques.

Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.

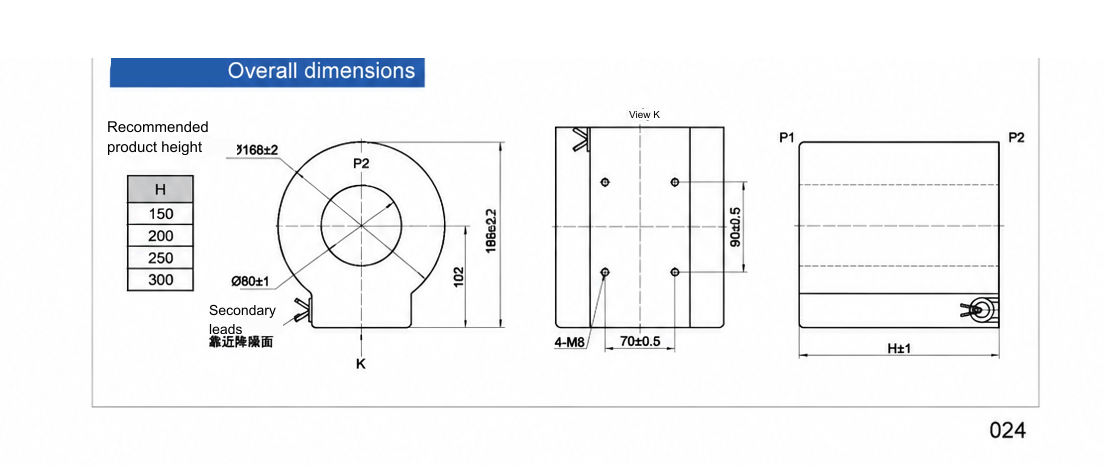

Dessin technique

Dessin de spécification et d'encombrement

Image d'origine, non compressée

Dessin d'encombrement et de dimensions du HPT-66 — cliquez sur l'image pour zoomer / afficher l'original.
