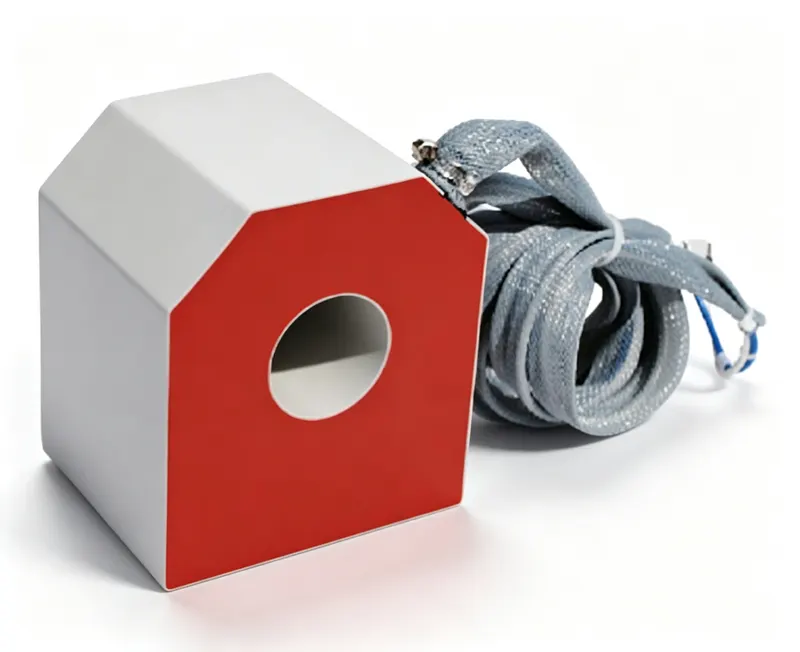

Transformateur de potentiel intérieur monophasé ou triphasé standard 10kV/11kV avec enroulement auxiliaire en triangle ouvert pour la détection des défauts à la terre. Idéal pour le comptage tarifaire réseau et les relais de protection.
Transformateur de potentiel intérieur 10/11kV pour comptage et protection précis, avec triangle ouvert pour la détection des défauts à la terre.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Voltage Transformer (VT) / Potential Transformer (PT) | IEC 61869-3, IEEE C57.13 |
| Code modèle | JDZX10-10 | Marquage de la plaque constructeur |
| Tension primaire | 10 kV / 11 kV (12kV max) | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 100/√3 V, 100/3 V | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.1 / 0.2S / 0.5 | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 15 - 50 VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Dry Epoxy Resin | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12 / 42 / 75 kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | IEC 61869-3, IEEE C57.13 | Certifié selon les normes listées |
| Fréquence | 50/60Hz | Selon IEC 61869-1 |
| Environnement | Indoor Substation & Industrial Distribution Cabinets | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour le TP : Connecter le primaire phase-terre ou phase-phase selon le système. Bornes secondaires : 1a/1n pour l'enroulement principal, 2a/2n pour le triangle ouvert. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point (1n ou 2n) selon IEC 61869-3. Assurer une polarité correcte pour le fonctionnement en parallèle. Utiliser des fusibles au primaire s'ils ne sont pas intégrés. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : IEC 61869-3, IEEE C57.13
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Le niveau d'isolement est 12/42/75 kV, soit une tension système de 12kV, une tenue à fréquence industrielle de 42kV et une tenue aux chocs de foudre de 75kV.
Q : Ce TP peut-il être utilisé à la fois pour le comptage et la protection ?
R : Oui, il dispose des classes de précision 0,1/0,2S/0,5, adaptées au comptage (0,2S) et à la protection (0,5) avec triangle ouvert pour la détection des défauts à la terre.
Q : Quelles sont les options de tension secondaire ?
R : Les options de tension secondaire sont 100/√3 V pour phase-terre et 100/3 V pour le triangle ouvert, conformément à la norme.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.

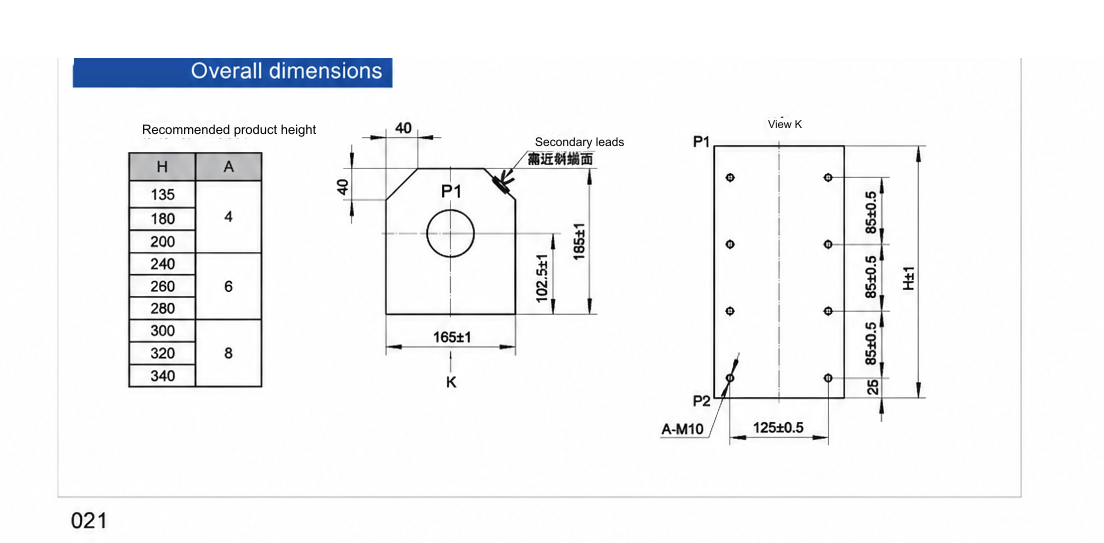

Dessin d'encombrement et de dimensions du JDZX10-10 — cliquez sur l'image pour zoomer / afficher l'original.
