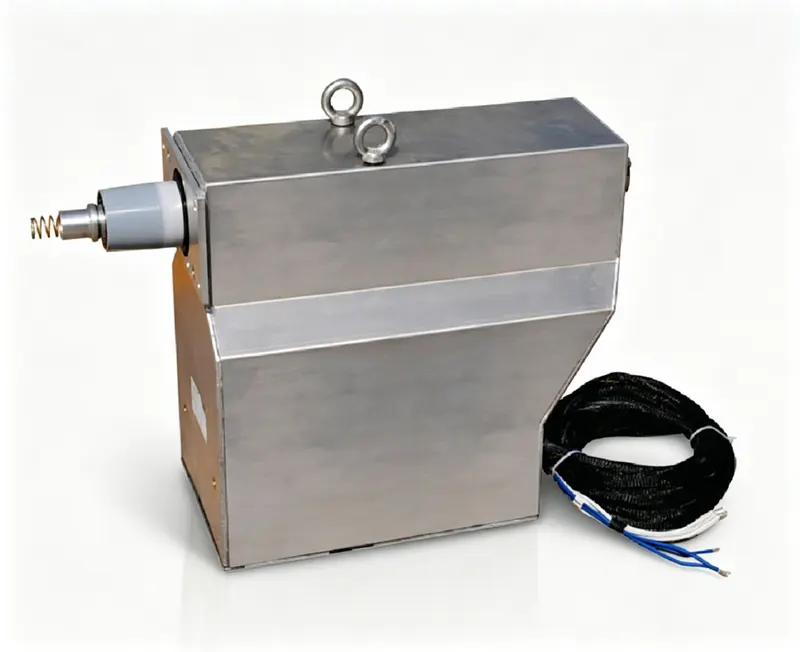

Transformateur de tension d'intérieur monophasé blindé métallique, coulé en résine époxy, avec fusible intégré, conforme aux normes GB/T20840.1/3 et IEC61869-1/3 ; niveau d'isolement 24/65/125 kV, 50/60 Hz, fusible associé type XRNP□-24 0,5 A 50 kA, poids 85 kg.
Transformateur de tension d'intérieur 6 kV, classes de précision 0,2/0,5/3P(6P) avec fusible intégré, adapté à la protection et au comptage dans les cellules moyenne tension.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| Code modèle | JDZX15-20R-CQ | Marquage de la plaque constructeur |
| Tension primaire | 6kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | [On Request] | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/0.5/3P(6P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 3×10VA(0.2),3×15VA(0.5),100VA(3P/6P) | Essai de charge à la puissance VA nominale |
| Type d'isolement | Dry Epoxy Resin | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50/60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP), connecter le primaire à la phase et au neutre. Les bornes secondaires sont 1a et 1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point (1n) pour la sécurité. S'assurer que le fusible est correctement calibré et installé. Suivre l'IEC 61869-3 et la GB/T20840.3 pour le câblage et les essais. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Le niveau d'isolement est de 7,2 kV pour le réseau ; tenue à fréquence industrielle 32 kV ; tenue aux chocs de foudre 60 kV crête.
Q : Ce TP peut-il être utilisé pour des applications extérieures ?
R : Non, il est conçu pour un usage intérieur uniquement. Une utilisation extérieure nécessiterait une enveloppe supplémentaire résistante aux intempéries.
Q : Quelle est la classe de précision et la charge ?
R : Les classes de précision sont 0,2/0,5/3P(6P) avec des charges de 3×10 VA (0,2), 3×15 VA (0,5) et 100 VA (3P/6P).
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et puissance de sortie assignée (VA) COSφ=0.8 (0.2/0.5/1.0/3P) | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|
| JDZX15-20R(CQ) JDZX15-15R(CQ) | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 60 120 200 100 | 300/300 | 85 |
| JDZXF15-20R(CQ) JDZXF15-15R(CQ) | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 30 40 100 | 300/300 | 85 |

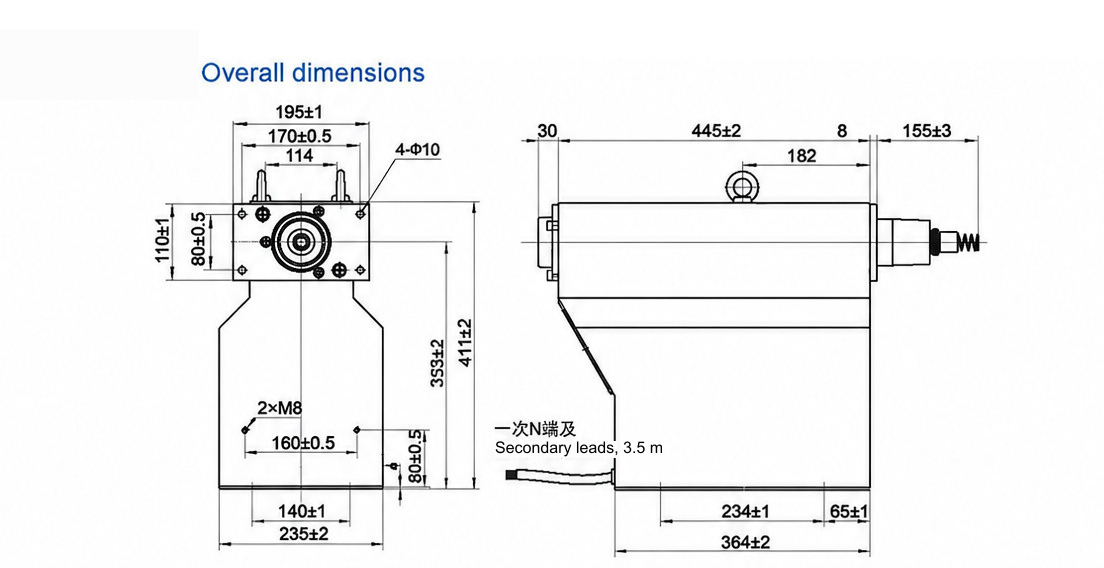

Dessin d'encombrement et de dimensions du JDZX15-20R-CQ — cliquez sur l'image pour zoomer / afficher l'original.
