Transformateur de tension inductif haute précision 110 kV isolé au SF6, conçu pour le comptage sur le réseau principal, les relais de protection et l'intégration en sous-station GIS. Aucun risque de fuite d'huile avec disque de rupture anti-explosion.
Pour les sous-stations de transport 110 kV et les modules GIS nécessitant un comptage de facturation et une protection de haute précision, ce TP isolé au SF6 offre un fonctionnement sans entretien et anti-explosion.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Voltage Transformer (VT) / Potential Transformer (PT) | IEC 61869-3, IEEE C57.13, certifié KEMA |
| Code modèle | NVT-110 | Marquage de la plaque constructeur |
| Tension primaire | 110 kV (115kV max) | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 100/√3 V, 110/√3 V, 100/3 V | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2S / 0.5 / 3P | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 50 - 150 VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | SF6 Gas Insulated | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 126 / 230 / 550 kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | IEC 61869-3, IEEE C57.13, certifié KEMA | Certifié selon les normes listées |
| Fréquence | 50/60Hz | Selon IEC 61869-1 |
| Environnement | Outdoor Substation (-40°C to +55°C), Anti-Corrosion Class IV | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour le TP : connecter le primaire à la ligne et à la terre. Les bornes secondaires sont 1a/1n pour l'enroulement principal, 2a/2n pour le secondaire (si présent). Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Respecter les repères de bornes de l'IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : IEC 61869-3, IEEE C57.13, certifié KEMA
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Réseau 126 kV ; tenue à fréquence industrielle 230 kV ; tenue aux chocs de foudre 550 kV crête.
Q : Peut-il être utilisé pour le comptage de facturation ?
R : Oui, la classe de précision 0,2S convient au comptage de facturation.
Q : Est-il sans entretien ?
R : Oui, SF6 hermétiquement scellé avec surveillance de densité en ligne, conçu pour plus de 30 ans.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.

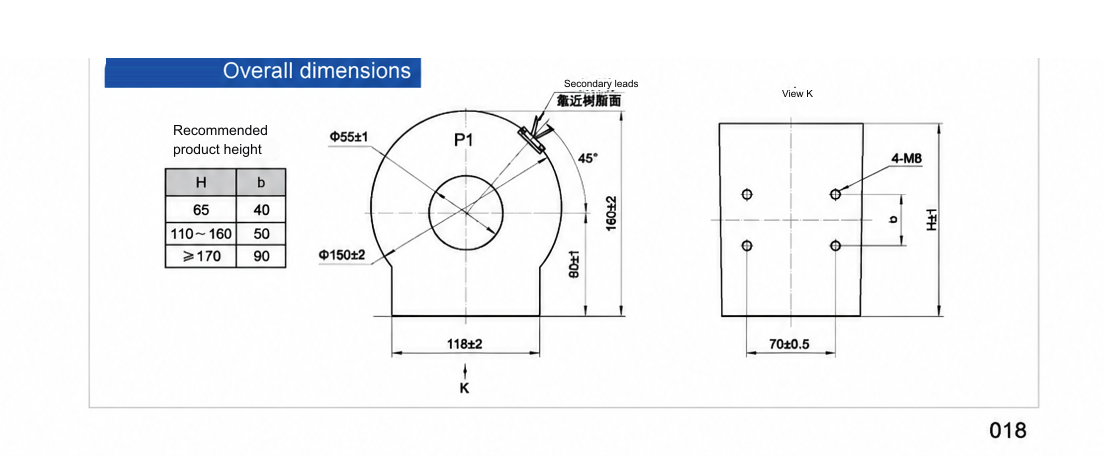

Dessin d'encombrement et de dimensions du NVT-110 — cliquez sur l'image pour zoomer / afficher l'original.
