Transformateur de tension capacitif 220 kV à ultra-haute fiabilité combinant un diviseur capacitif haute tension et une unité électromagnétique intermédiaire. Double fonction : source de mesure de tension et condensateur de couplage pour courants porteurs sur ligne (PLC).
Transformateur de tension capacitif 220 kV pour transport HT extérieur, combinant mesure de précision et couplage PLC. Idéal pour les interconnexions de réseau et les lignes longue distance.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Voltage Transformer (VT) / Potential Transformer (PT) | IEC 61869-5, IEEE C57.13, KEMA |
| Code modèle | TYD-220 | Marquage de la plaque constructeur |
| Tension primaire | 220 kV (230kV max) | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 100/√3 V / 110/√3 V | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.1 / 0.2 / 0.5 / 3P | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 100 - 300 VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Capacitive Divider | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 252 / 395 / 950 kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | IEC 61869-5, IEEE C57.13, KEMA | Certifié selon les normes listées |
| Fréquence | 50/60Hz | Selon IEC 61869-1 |
| Environnement | Outdoor Extreme Cold/Heat (-50°C to +60°C), High Altitude >3000m | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour transformateur de tension capacitif (CVT) : suivre IEC 61869-5 et IEEE C57.13. Bornes secondaires : 1a/1n pour l'enroulement principal. Mettre à la terre l'enroulement secondaire en un seul point. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Pour le couplage PLC, assurer une connexion correcte à la borne de courants porteurs. Niveau d'isolement : réseau 252 kV ; tenue à fréquence industrielle 395 kV ; tenue au choc de foudre 950 kV crête. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : IEC 61869-5, IEEE C57.13, KEMA
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce CVT ?
R : Le niveau d'isolement est 252/395/950 kV, soit une tension réseau de 252 kV, une tenue à fréquence industrielle de 395 kV et une tenue au choc de foudre de 950 kV crête.
Q : Ce CVT peut-il être utilisé pour le PLC ?
R : Oui, il combine la mesure de tension et le couplage PLC, ce qui le rend adapté aux télécommunications sur lignes HT.
Q : Quelles classes de précision sont disponibles ?
R : Les classes de précision disponibles sont 0,1, 0,2, 0,5 et 3P, adaptées au comptage et à la protection.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.

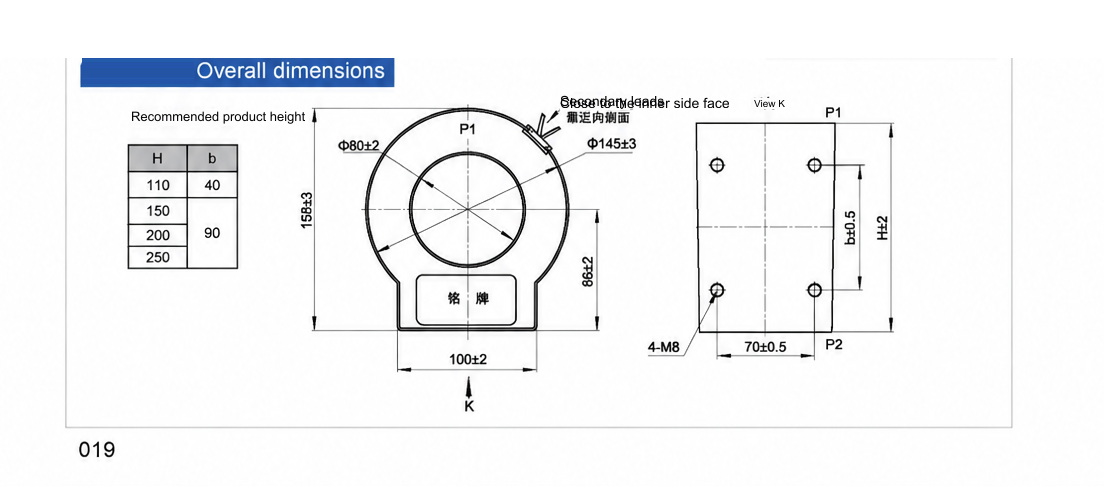

Dessin d'encombrement et de dimensions du TYD-220 — cliquez sur l'image pour zoomer / afficher l'original.
