首页产品电压互感器JDZ10-10-6C1

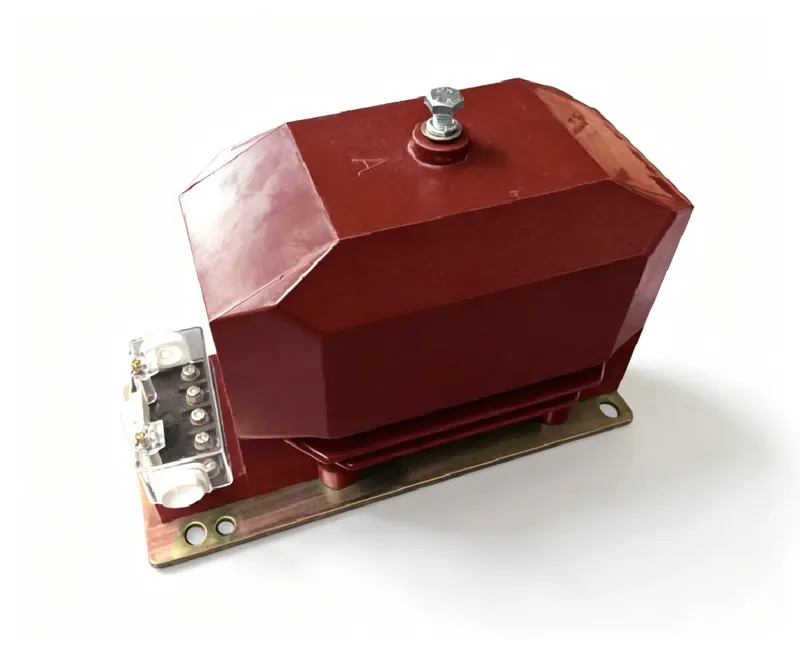

JDZ10-10-6C1 户内单相环氧树脂浇注式电压互感器
10kVJDZ10-10-6C1
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ10-10-6C1

JDZ10-10-6C1 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量25kg
工程数据

完整电气与机械规格

型号编号: JDZ10-10-6C1

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:25VA / 60VA / 100VA / 200VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ10-10-6C1工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷25VA / 60VA / 100VA / 200VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 10kV一次电压系统
  • 准确级0.2、0.5或1.0的计量和保护
  • 额定输出容量高达200VA
  • 50Hz或60Hz网络

不建议用于

  • 户外变电站安装
  • 设备最高电压超过12kV的系统
  • 无适配器的气体绝缘开关设备(GIS)
  • 直流应用
  • 超出规定绝缘水平的高瞬态过电压环境

拓扑与接线

对于电压互感器(PT):根据IEC 61869-3将一次侧连接到线路和中性点。二次端子为1a/1n。在带电时切勿短路PT的二次侧——会导致危险的过电流。在一点处接地二次绕组。确保一次侧有适当的熔断保护。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。也可用于7.2kV系统,工频32kV,冲击60kV。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 可用的准确级有哪些?

答: 可提供准确级0.2、0.5和1.0。

问: 绝缘水平是多少?

答: 对于12kV系统:工频耐受电压42kV,雷电冲击耐受电压75kV峰值。也可用于7.2kV系统:工频32kV,冲击60kV。

问: 可以在户外使用吗?

答: 不可以,它仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ10-10-6C1
10 列 · 3 行

JDZ10-10、6C1 JDZX10-10、6C1 型电压互感器 技术参数

型号额定电压比(kV)准确级组合0.20.51.033P二次热极限输出(VA)重量(kg)
JDZ10-10C1 JDZ10-6C110/0.1 6/0.10.2 0.5 1.02560100200/35025
JDZX10-10C1 JDZX10-6C110/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/3P 0.5/3P2550100/10030026
10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/0.2/3P 0.2/0.5/3P1010//1002×150—
工程图纸

规格与外形图纸

JDZ10-10-6C1 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ10-10-6C1

这是一台用于10kV系统的户内单相环氧树脂浇注电压互感器,将一次电压降至0.1kV二次电压,供开关柜和环网柜中的计量与监测使用。干式环氧树脂浇注对绕组起绝缘作用,并赋予该设备25kg的质量,户内额定值决定了其允许安装的位置。

可提供0.2、0.5和1.0准确级,在50Hz或60Hz下额定负荷为25VA、60VA、100VA和200VA,绝缘水平标称为12/42/75kV和7.2/32/60kV。单绕组计量型适用于贸易结算计量,而计量加保护或剩余电压绕组变型应在询价时确认。型式试验和例行试验报告可为验证提供支持;二次侧带电时绝不允许短路。

典型部署位置为中压开关柜和环网柜内部,而非户外露天安装。送电前,应进行绝缘电阻、极性和变比检查,将二次侧一点接地,并遵循铭牌端子图。可提供出口包装和售后支持,定制变比和文件包可按需提供。
