户内单相环氧树脂浇注电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
JDZ10-10-6R是一款10kV户内单相电压互感器(PT),采用环氧树脂浇注,适用于环网柜(RMU)中的计量和保护。提供0.2/0.5/1.0准确级,额定输出容量可达100VA。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZ10-10-6R | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2,0.5,1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 50VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧连接线路和中性线。二次端子为1a/1n。在带电情况下切勿短路PT的二次侧,否则会产生危险过电流。二次绕组需单点接地。遵循IEC 61869-3端子标识惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该PT的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受42kV,雷电冲击耐受75kV。也可提供7.2/32/60kV等级。
问: 可提供哪些准确级?
答: 可提供0.2、0.5和1.0准确级,对应的额定输出容量分别为30VA、50VA和100VA。
问: 该PT是否适用于户外?
答: 不可以,该产品仅设计用于户内,产品名称中的“户内”已明确说明。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JDZ10-10R JDZ10-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 50 | 100 | 600 | 34 |
| JDZ10F-10R JDZ10F-6R | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 15 | 20 | / | 2×300 | 34 |
| JDZU10-10R JDZU10-6R | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 20 | 40 | 60 | 电源最大输出600 | 34 |

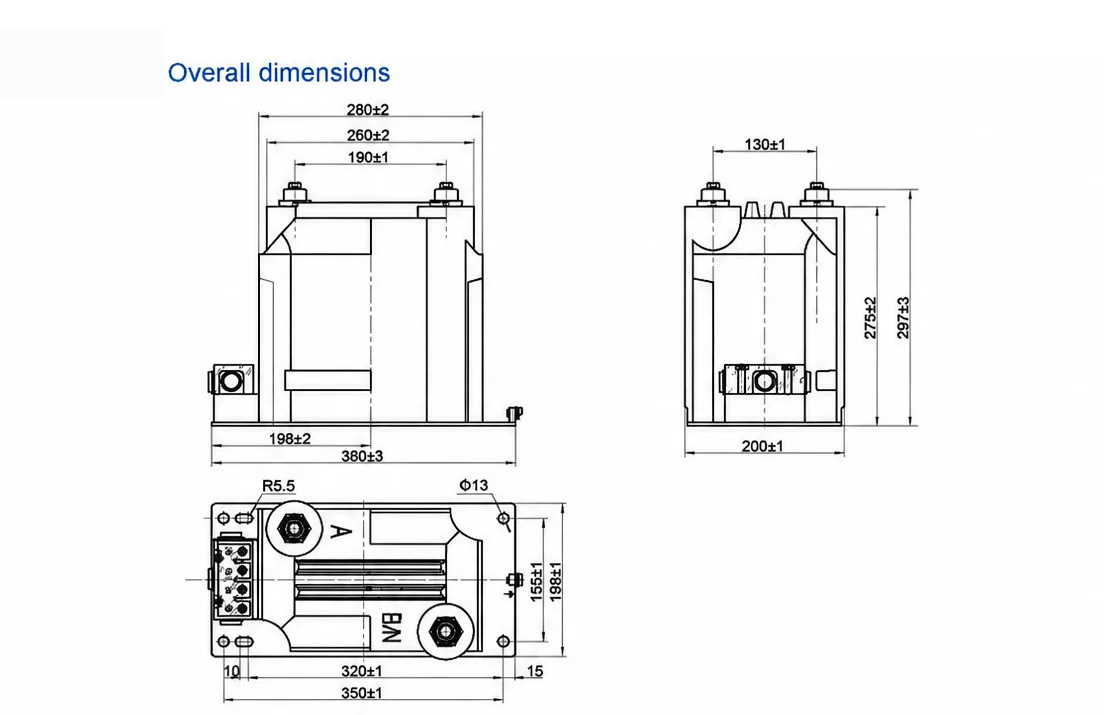

JDZ10-10-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

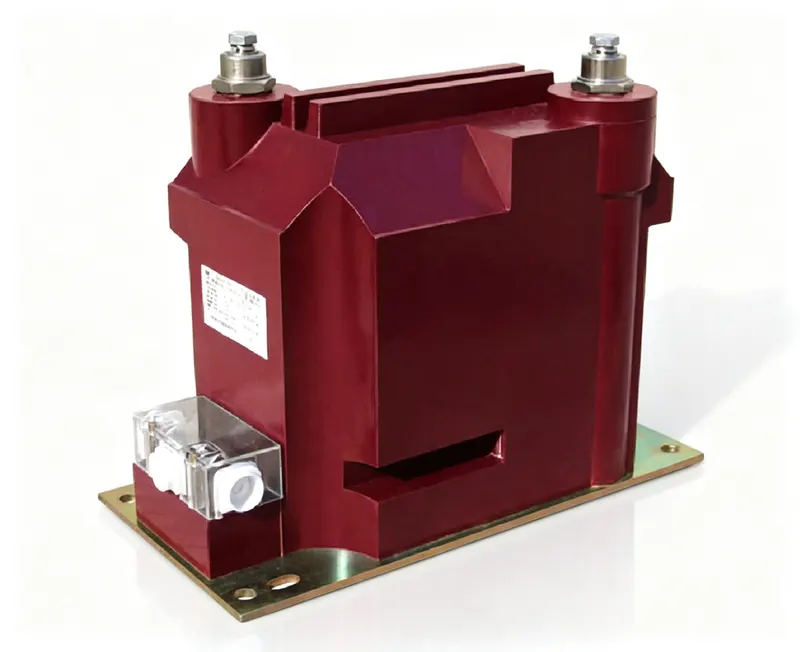

JDZ10-10-6R 是一款用于 10kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1kV 二次电压,供计量与仪表使用。它满足了市场对紧凑型干式电压互感器的需求,无需处理油务,适合空间受限的开关柜。
干式环氧树脂浇注体对绕组起到绝缘和机械支撑作用,出厂前对变比和极性进行常规检查。可选准确级 0.2、0.5 和 1.0,对应额定负荷 30VA、50VA 和 100VA,频率为 50Hz 或 60Hz。绝缘水平为 12/42/75kV 和 7.2/32/60kV,整机重量 34kg。热稳定和短时耐受参数可按需提供。
该单绕组计量单元适用于户内中压开关柜、环网柜和集中安装的柜体。安装时按铭牌端子图接线,二次侧应一点接地,带电时严禁短接二次侧。本产品不适用于户外露天安装。可提供 OEM 品牌和书面报告资料;询价时可索取图纸和试验证书。
