首页产品电压互感器JDZ10-35R
JDZ10-35R 户内单相环氧树脂浇注式电压互感器
35kVJDZ10-35R
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ10-35R

JDZ10-35R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量107kg
工程数据

完整电气与机械规格

型号编号: JDZ10-35R

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:45VA / 100VA / 200VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内35kV电压互感器,用于计量和保护,采用环氧树脂绝缘,具有多种准确级。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ10-35R工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷45VA / 100VA / 200VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 35kV系统中的计量和保护
  • 0.2级准确度的贸易计量
  • 户内开关柜

不建议用于

  • 户外安装
  • 气体绝缘开关设备(GIS)应用
  • 直流系统
  • 大电流测量(非电流互感器)

拓扑与接线

对于电压互感器:一次侧连接线路和中性线。二次侧端子为1a/1n。带电时切勿短路电压互感器的二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子标识惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的绝缘水平是多少?

答: 40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。

问: 可提供哪些准确级?

答: 0.2、0.5和1.0。

问: 该产品是否适用于户外?

答: 不适用,该产品仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ10-35R
8 列 · 2 行

JDZ10-35R 型电压互感器

型号额定电压比 (kV)准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1.0二次热极限输出 (VA)重量 (kg)
JDZ10-35R35/0.10.2/0.5/1.045100200800107
JDZF10-35R35/0.1/0.10.2/0.53030602×400107
工程图纸

规格与外形图纸

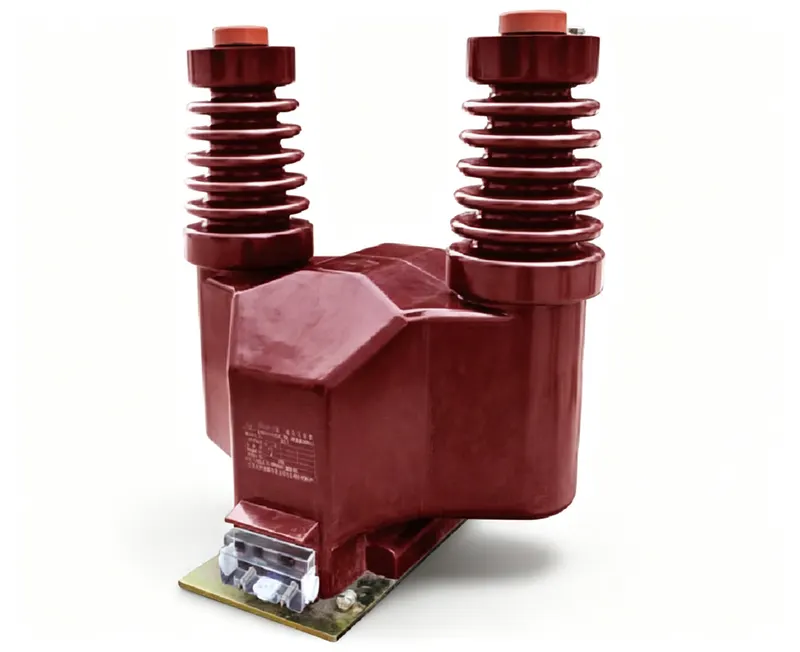

JDZ10-35R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ10-35R

当35 kV室内母线上的计量与保护回路需要在不承受更大互感器额定负荷和占用空间的情况下保持准确时,这款单相电压互感器可提供应用所需的35/0.1 kV变比。其干式环氧树脂浇注结构为绕组组件提供绝缘,并使产品具有紧凑的占地,适用于深度受限的柜体布局。

JDZ10-35R适用于50 Hz或60 Hz运行,准确级为0.2、0.5和1.0,分别输出45 VA、100 VA和200 VA,二次热极限输出为800 VA。绝缘水平为40.5/95/200 kV,产品重量为107 kg。在该系列中,变比和准确级决定选型;订购前请根据计量或保护用途确认准确级。

该产品为室内安装设计,适用于中压开关柜和环网柜。带电时切勿短接二次侧;投运时应将二次侧一点接地,并核验绝缘电阻、极性和变比。型式试验和校准试验文件可按需提供。出口包装和售后支持随每笔订单报价。
