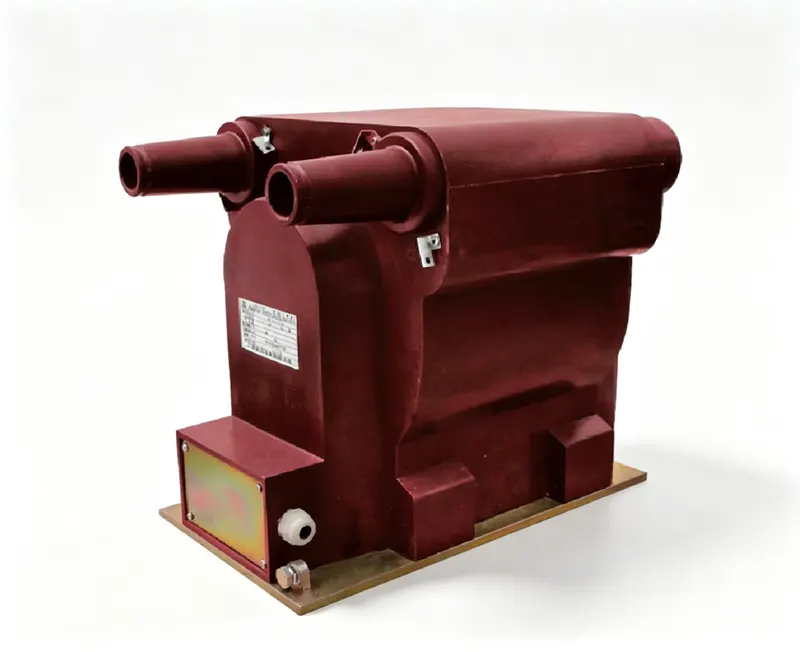

户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1/3和IEC61869-1/3标准；额定绝缘水平7.2/32/60kV，额定电压比6/0.1/0.22kV，额定频率50/60Hz；准确级额定输出：50VA(0.2)，100VA(0.5)，150VA(1.0)；最大输出功率1600VA；产品重量：70kg；环境温度-5℃~+40℃。
户内6kV电压互感器，具有高输出功率，适用于中压开关柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZ18-6DR | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：一次侧按IEC 61869-1/3连接线路和中性线。二次端子：1a/1n为主绕组，附加绕组按铭牌连接。PT带电时严禁短路二次侧，否则会产生危险过电流。二次绕组需单点接地。一次侧应安装合适的熔断器。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 额定绝缘水平是多少？
答： 额定绝缘水平为7.2/32/60kV，即系统电压7.2kV，工频耐受电压32kV，雷电冲击耐受电压峰值60kV。
问： 有哪些准确级可选？
答： 准确级为0.2、0.5和1.0，对应的额定输出分别为50VA、100VA和150VA。
问： 能否用于户外？
答： 不可以，由于采用环氧树脂结构，仅设计用于户内。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JDZ18-10BR | 10/0.1 6/0.1 | 0.2 0.5 | 60 | 150 | 200 | 800 | 43 |
| JDZ18-10BR | 10/0.1/0.22 6/0.1/0.22 | 1.0 | 40 | 100 | 150 | 电源最大输出 1000 | 43 |
| JDZ18-10DR | 10/0.1 6/0.1 | 0.2 0.5 | 60 | 120 | 200 | 800 | 70 |
| JDZ18-6DR | 10/0.1/0.22 6/0.1/0.22 | 1.0 | 50 | 100 | 150 | 电源最大输出 1600 | 70 |

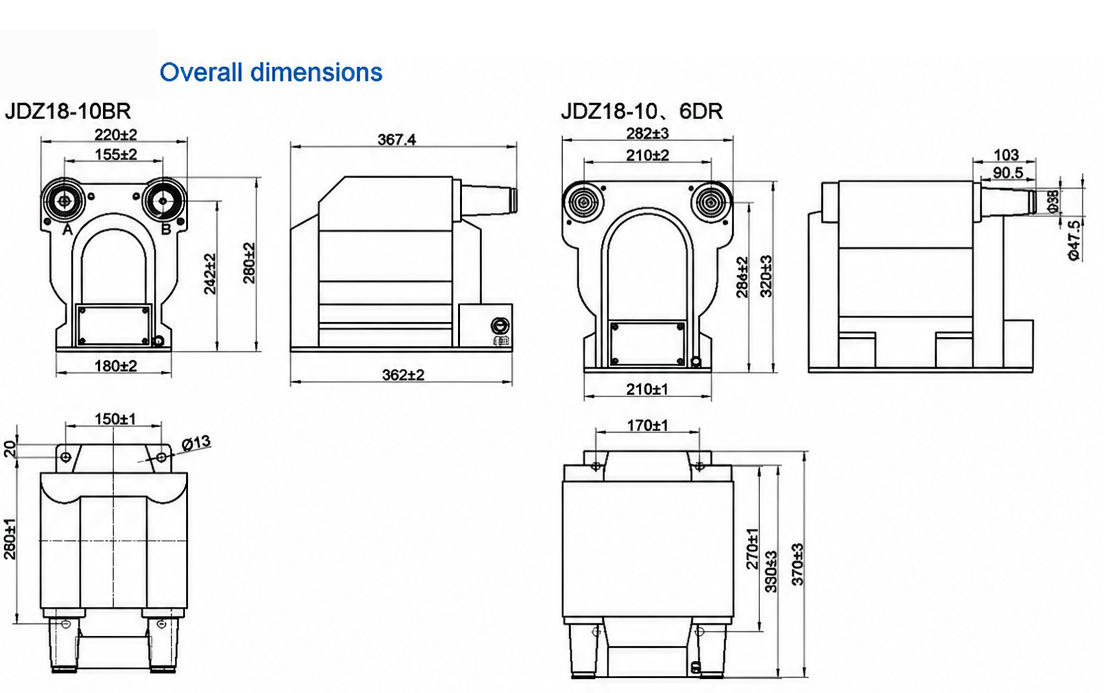

JDZ18-6DR 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
