首页产品电压互感器JDZ3-10-6R
JDZ3-10,6R 10kV 户内环氧浇注内置式电压互感器 R型(用于柱上断路器)
10kV/6kVJDZ3-10-6R
绕组与原理拓扑内部接线示意图
Primary Winding:10kV/6kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ3-10-6R

JDZ3-10,6R 10kV 户内环氧浇注内置式电压互感器 R型(用于柱上断路器)

10kV/6kV 户内单相环氧树脂浇注电压互感器,R型。特殊R型套管设计,用于柱上断路器集成。额定绝缘水平12/42/75kV 和 7.2/32/60kV。额定频率50/60Hz。符合IEC 61869和GB/T 20840标准。真空环氧浇注,结构紧凑,便于开关柜安装。提供可靠的电压测量和保护信号。电压比和准确级可定制。

核心工程优势

  • 10kV/6kV R型电压互感器
  • 环氧浇注
  • 断路器用套管设计
  • 符合IEC标准
工程数据

完整电气与机械规格

型号编号: JDZ3-10-6R

电气参数

一次额定电压 (Un):10kV/6kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV, 7.2/32/60kV
环境等级:Indoor single-phase epoxy resin cast
标准符合性:IEC 61869, GB/T 20840
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

内置式柱上断路器
GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZ3-10,6R 是一款10kV/6kV户内环氧浇注电压互感器(PT),具有R型套管,用于柱上断路器集成。提供可靠的电压测量和保护信号,符合IEC 61869和GB/T 20840标准。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)IEC 61869, GB/T 20840
型号代码JDZ3-10-6R工厂铭牌标识
一次电压10kV/6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV, 7.2/32/60kV工频与雷电冲击耐受
标准IEC 61869, GB/T 20840按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境Indoor single-phase epoxy resin cast按数据表限值

适用与不适用边界

理想适用于

  • 户内开关柜和面板安装
  • 柱上断路器内置应用
  • 10kV或6kV系统中的电压测量和保护
  • 50/60Hz电力网络

不建议用于

  • 无附加外壳的户外安装
  • 电流测量或保护(CT功能)
  • 设备最高电压超过12kV的系统
  • 高海拔或重污染环境(除非降额使用)

拓扑与接线

对于电压互感器(PT):一次侧按系统要求连接至线路和中性点。二次侧端子为1a和1n。PT带电时严禁短路二次侧——会导致危险过电流。二次绕组应在一点(1n)接地以确保安全。遵循IEC 61869-1和GB/T 20840.1的端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: IEC 61869, GB/T 20840

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZ3-10,6R的绝缘水平是多少?

答: 对于10kV:系统电压12kV;工频耐受电压42kV;雷电冲击耐受电压75kV(峰值)。对于6kV:系统电压7.2kV;工频耐受电压32kV;雷电冲击耐受电压60kV(峰值)。

问: 此互感器可以户外使用吗?

答: 不可以,该产品设计用于户内。户外应用需要加装合适的防护外壳或防风雨罩。

问: 此PT的二次端子是什么?

答: 二次端子为1a和1n。确保1n在一点接地。带电时严禁短路二次侧。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ3-10-6R
8 列 · 2 行

JDZ3-10、6R 型电压互感器

型号额定电压比 (kV)准确级组合准确级及其额定输出 (VA) COSΦ=0.8 (1)准确级及其额定输出 (VA) COSΦ=0.8 (3)二次热极限输出 (VA)重量 (kg)备注
JDZ3-10R10/0.221.05010020028—
JDZ3-6R6/0.2235010020028—

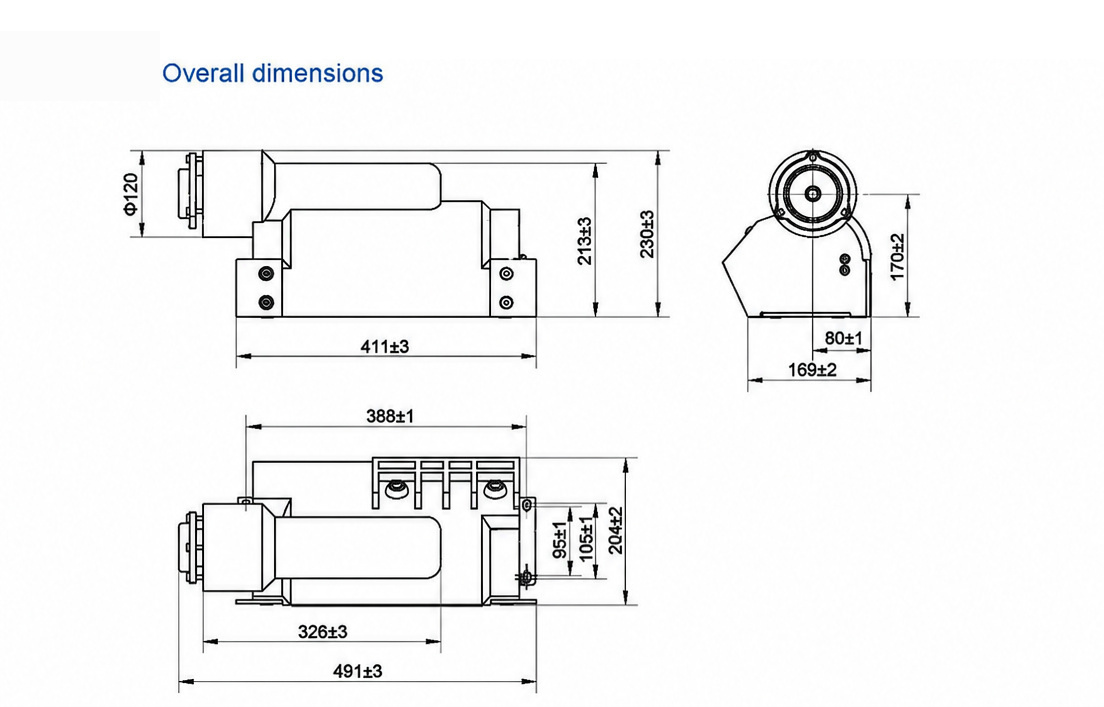

工程图纸

规格与外形图纸

JDZ3-10-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ3-10-6R

JDZ3-10,6R 是一款户内单相环氧树脂浇注电压互感器,适用于 10kV/6kV 系统,内置于柱上断路器中,为计量和保护提供二次电压信号。其干式环氧树脂浇注结构和套管设计适合集成到断路器组件中,而非独立柜体安装。

绝缘水平为 12/42/75kV 和 7.2/32/60kV(50/60Hz),准确级组合和额定输出以铭牌和正式数据表为准。由于二次侧在带电时绝不允许短路,二次回路应一点接地,并遵循端子接线图。本产品仅设计用于户内运行;不适用于直流或非标准频率,误用可能导致绝缘失效和电压基准丢失。

产品符合 IEC 61869 和 GB/T 20840,试验文件和书面报告可按需提供。通电前,请根据额定输出核对二次额定负荷(VA),以避免绕组过载。变比和准确级定制、出口包装及售后服务可按需报价。
