户内单相环氧树脂浇注低压互感器,额定电压0.66kV,用于低压配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,体积小,重量轻,适合户内安装。准确级:0.5、1.0、3.0。变比和规格可定制。

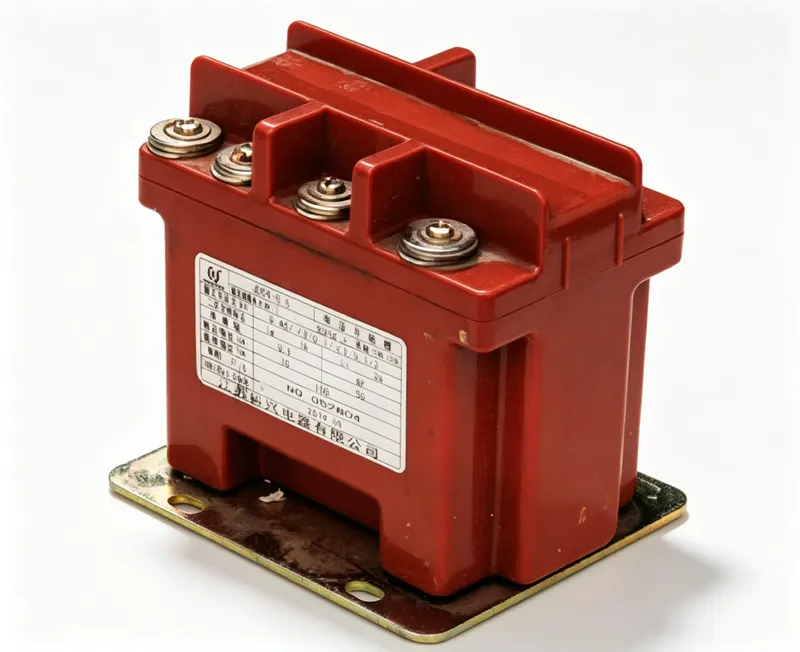

JDZ6-0.66是一款0.66kV户内电压互感器(PT),采用环氧树脂绝缘,适用于低压测量和保护。其结构紧凑、重量轻,适合户内开关柜和面板安装。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JDZ6-0.66 | 工厂铭牌标识 |
| 一次电压 | 0.66kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.5/1.0/3.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:按铭牌将一次侧连接到相线和中性线。二次端子为1a/1n。严禁在PT带电时短路二次侧——会导致危险的过电流。为安全起见,将二次绕组在一点(1n)接地。遵循IEC 61869-1和当地法规。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: JDZ6-0.66的绝缘水平是多少?
答: 提供的数据中未指定绝缘水平;其额定系统电压为0.66kV。请参考铭牌或联系我们获取详细的绝缘水平。
问: 该互感器能否用于户外?
答: 不可以,它仅设计用于户内安装。如需户外使用,需要加装防风雨外壳。
问: 可提供哪些准确级?
答: 可提供0.5、1.0和3.0准确级,适用于计量和保护应用。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及其额定输出(VA) COSφ=0.8 0.5 | 准确级及其额定输出(VA) COSφ=0.8 1 | 准确级及其额定输出(VA) COSφ=0.8 3 | 准确级及其额定输出(VA) COSφ=0.8 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ6-0.5 | 0.22/0.1 0.38/0.1 0.5/0.1 | 0.5/3P(6P) 1.0/3P(6P) | 15 | 30 | 50 | — | 100 | 5 |
| JDZ6-0.66 | 0.22、0.38/√3/0.1 0.22、0.38/√3/0.1/0.1/√3 | 0.5/3P(6P) | 10 | 20 | 40 | 30 | 100 | 5 |

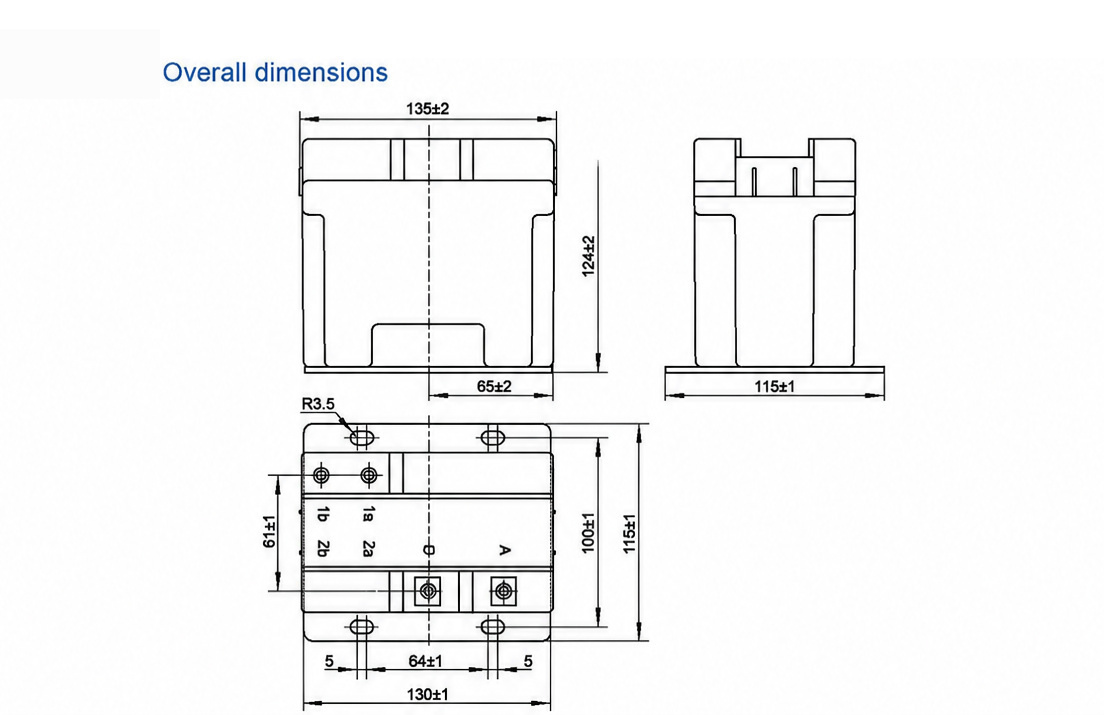

JDZ6-0.66 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZ6-0.66 是一款依据 IEC 61869 与 GB/T 20840 标准体系制造的户内单相电压互感器,可将 0.66 kV 级一次电压降为 0.1 kV 二次电压,用于计量与继电保护。其采用干式环氧树脂浇注绝缘,结构紧凑、重量轻,适用于不宜采用油浸式产品的开关柜和柜体安装场合。
可提供 0.5/3P(6P) 的准确级组合,额定输出为:0.5 级时 10 VA、1 级时 20 VA、3 级时 40 VA,另有 3P/6P 时 30 VA 及 100 VA 二次热极限输出;5 kg 的重量便于安装时搬运。二次回路必须一点接地,且带电时严禁短路;通电前应核对极性与变比。本产品为户内型,不可用于户外暴露环境,误用可能导致绝缘失效。
典型应用为户内开关柜内的母线电压测量与保护。准确级与变比选项可按需定制,并可提供出口包装及售后支持;具体细节请查阅铭牌与数据表,或按需咨询。
同一产品族、不同规格参数 —— 选型前可横向对比。
