首页产品电压互感器JDZ6-10-6R

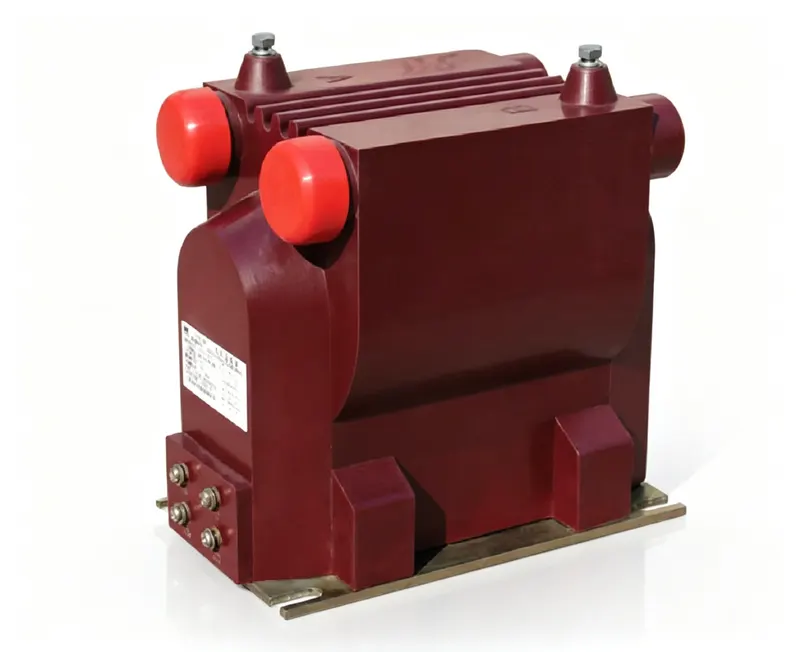

JDZ6-10-6R 户内单相环氧树脂浇注式电压互感器
10kVJDZ6-10-6R
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ6-10-6R

JDZ6-10-6R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量30kg
工程数据

完整电气与机械规格

型号编号: JDZ6-10-6R

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:30VA / 50VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相电压互感器,适用于环网柜和开关柜中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ6-10-6R工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 50VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜和开关柜应用
  • 10kV系统中的电压测量与保护
  • 准确级0.2、0.5、1.0的计量
  • 需要环氧树脂绝缘的干式环境

不建议用于

  • 无附加外壳的户外安装
  • 设备最高电压超过12kV的系统
  • 直流应用
  • 无防护的高湿度或污染环境

拓扑与接线

对于电压互感器:一次侧连接线路和中性点。二次端子为1a/1n。通电时切勿短路电压互感器的二次侧——会导致危险的过电流。二次绕组应单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。

问: 能否在户外使用?

答: 不可以,它仅设计用于户内。

问: 可用的准确级有哪些?

答: 准确级为0.2、0.5和1.0。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ6-10-6R
8 列 · 3 行

JDZ6-10、6R型电压互感器

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0二次热极限输出(VA)重量(kg)
JDZ6-10R JDZ6-6R10/0.1 6/0.10.2 0.5 1.0305010040030
JDZF6-10R JDZF6-6R10/0.1/0.1 6/0.1/0.10.2/0.51520302×20030
JDZJ6-10R JDZJ6-6R10/0.1/0.22 6/0.1/0.220.2 0.52040/电源最大输出40030
工程图纸

规格与外形图纸

JDZ6-10-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ6-10-6R

这是一台用于10kV系统的户内单相环氧树脂浇注电压互感器,将一次电压降至0.1kV,用于计量和保护。干式环氧树脂浇注体对绕组进行绝缘,整机结构紧凑、免维护,重30kg,绝缘水平为12/42/75kV,另有7.2/32/60kV可选。

准确级可选0.2、0.5和1.0,对应额定输出为30VA、50VA和100VA,频率为50Hz或60Hz。该产品适用于中压开关柜和环网柜中浇注式电压互感器能够装入柜内隔室的场合。本产品不适用于户外运行,也不适用于高于其10kV等级的电路;带电时严禁将二次侧短路,并须按铭牌图示将二次侧一点接地。

送电前,请对照铭牌核对变比、极性和额定负荷,并确认柜内电气间隙与安装固定情况。用于计量的型式试验和校准证书可按需提供,变比或准确级的不同规格可按需报价并提供样品支持。
