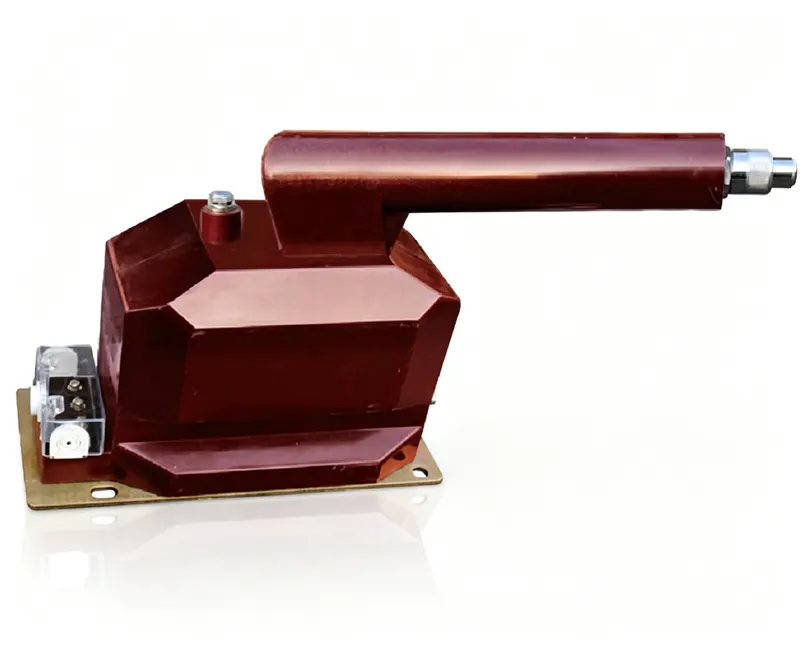

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内单相电压互感器,适用于环网柜应用中的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZ6-10-6RG2M-G | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 20VA / 50VA / 100VA / 300VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):根据IEC 61869-3将一次侧连接到线路和中性线。二次端子:1a/1n。将二次绕组单点接地。在通电状态下切勿短路PT的二次侧——会导致危险的过电流。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。
问: 可用的二次负荷有哪些?
答: 额定二次负荷可选20VA、50VA、100VA和300VA。
问: 该互感器是否适用于户外?
答: 不可以,该互感器仅设计用于户内,特别是环网柜应用。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ6-10RG2M-G JDZ6-8RG2M-G | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 20 | 50 | 100 | — | 300 | 30 |
| 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 10 | 10 | — | — | 2×150 | 30 | |
| JDZX6-10RG2M-G JDZX6-8RG2M-G | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 10 | 20 | 50 | 50 | 200 | — |

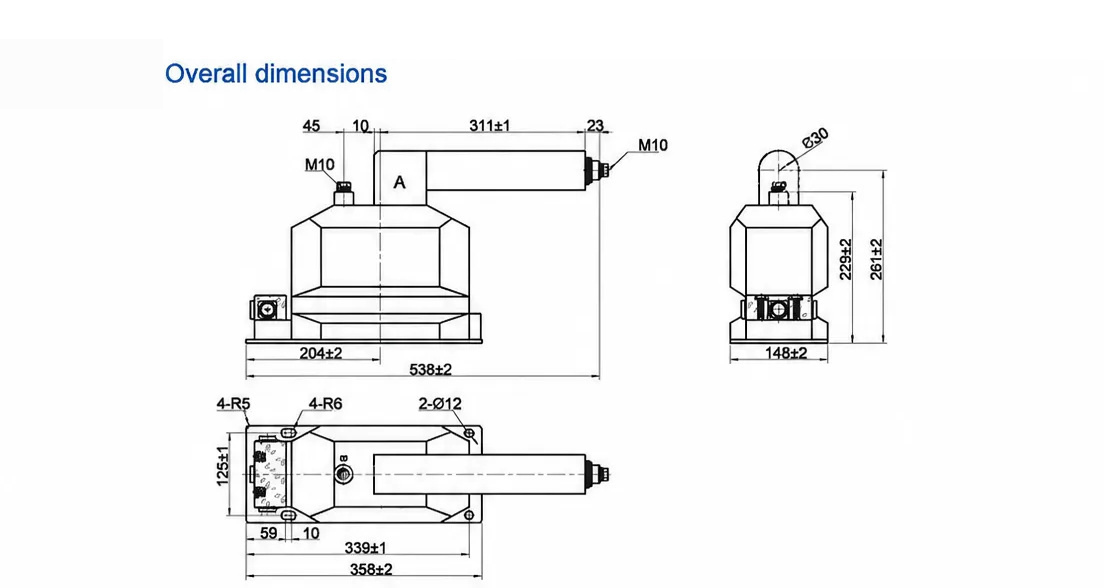

JDZ6-10-6RG2M-G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZ6-10-6RG2M-G 是一台 10 kV 户内单相电压互感器,将一次电压降至 0.1 kV,供中压开关柜中的计量与保护回路使用,解决了紧凑柜体内敞开式母线或充油式电压互感器布置可能引入的准确级漂移与铁磁谐振风险。
其干式环氧树脂浇注结构将绕组绝缘并固定铁心与线圈于坚固的无油本体中,绝缘水平为 12/42/75kV 或 7.2/32/60kV,质量 30 kg。可选准确级 0.2、0.5 和 1.0,在 50Hz 或 60Hz 下额定负荷为 20VA、50VA、100VA 和 300VA,因此二次负荷可与测量或保护用途相匹配,而无需过度选大。与油浸式或 SF6 单元相比,浇注树脂结构免除了液体与气体的处理,适合户内金属封闭式和环网柜安装。
产品符合 IEC 61869 系列;型式试验与例行试验文件可按需提供。二次侧带电时绝不允许短路,且必须按铭牌端子图将二次侧一点接地。本户内单元不可用于户外暴露环境。变比与准确级组合按订单配置。
