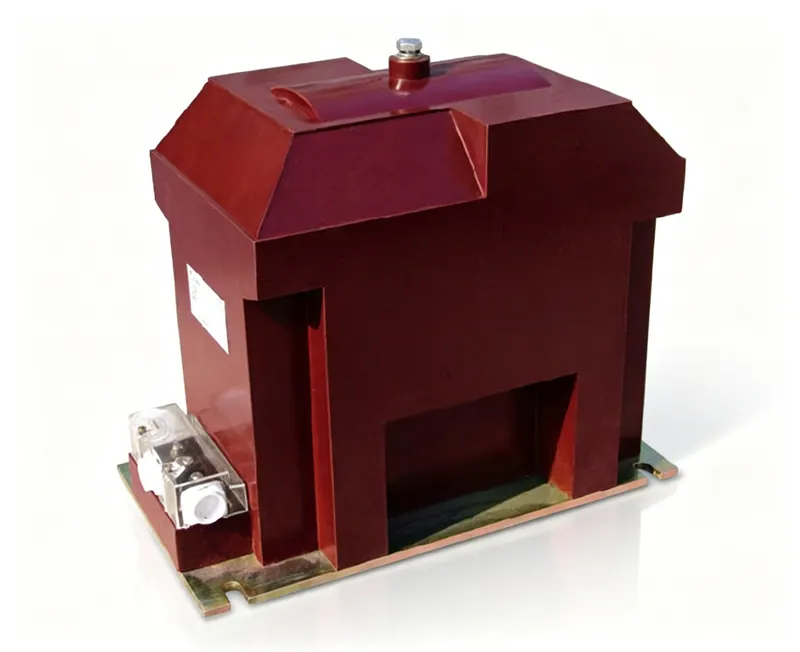

JDZ61-10-6 户内单相环氧树脂浇注式电压互感器
10kVJDZ61-10-6
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5,1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZ61-10-6

JDZ61-10-6 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量75kg
工程数据

完整电气与机械规格

型号编号: JDZ61-10-6

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5,1.0
额定输出负荷:100VA / 200VA / 400VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相环氧树脂电压互感器,适用于环网柜和开关柜中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZ61-10-6工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5,1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷100VA / 200VA / 400VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜和开关柜应用
  • 10kV系统的电压测量与保护
  • 准确级0.2、0.5、1.0的计量
  • 50Hz或60Hz电网

不建议用于

  • 户外安装
  • 高于12kV的高压系统
  • 电流测量应用
  • 无适配器的气体绝缘开关柜(GIS)

拓扑与接线

对于电压互感器:一次侧接线路和中性线。二次端子为1a和1n。在带电时切勿短路PT的二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV峰值。另有7.2/32/60kV用于较低电压。

问: 能否在户外使用?

答: 不可以,由于环氧树脂浇注和防护等级,它仅设计用于户内。

问: 有哪些可用准确级?

答: 准确级为0.2、0.5和1.0,适用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZ61-10-6
6 列 · 5 行

JDZ11-10、6、JDZX11-10、6G 型电压互感器

型号额定电压比 (kV)准确级组合额定输出及其额定输出 (VA)二次热极限输出 (VA)重量 (kg)
JDZ11-10 JDZ11-610/0.1 6/0.10.2 0.5 1.0100 200 400120075
JDZ11-10 JDZ11-610/0.1/0.1 6/0.1/0.10.2/0.550 502×60075
JDZ11-10 JDZ11-610/0.1/0.22 6/0.1/0.220.2 0.550 100 200电源最大输出1000VA75
JDZX11-10G JDZX11-6G10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)50 150 300 100100075
JDZXF11-10G JDZXF11-6G10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)30 40 50 502×50075
工程图纸

规格与外形图纸

JDZ61-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZ61-10-6

JDZ61-10-6 为户内单相环氧树脂浇注电压互感器,一次额定电压 10kV,二次额定电压 0.1kV,用于将高电压降下以供计量与保护使用。其准确级为 0.2、0.5 和 1.0,可满足测量误差直接影响计费的关口计量需求,对应额定负荷分别为 100VA、200VA 和 400VA。

干式环氧树脂浇注体既绝缘绕组又固定铁芯,使整机结构紧凑、重量为 75kg,适用于户内安装。绝缘水平为 12/42/75kV 和 7.2/32/60kV,适用频率为 50Hz 或 60Hz。在该范围内,0.2 级适用于结算计量,0.5 级和 1.0 级则用于指示与保护。技术资料包括数据表、外形图和例行试验报告,可按需提供。

典型应用为风电、光伏及储能汇集站中的户内开关柜。二次侧应单点接地,且带电时严禁短路。本产品不适用于户外安装;送电前应核对绝缘电阻、极性和变比。变比与准确级组合可按需定制,资料包及交付条款在询价时确认。

同系列其他型号

同一产品族、不同规格参数 —— 选型前可横向对比。
