首页产品电压互感器JDZQN-10

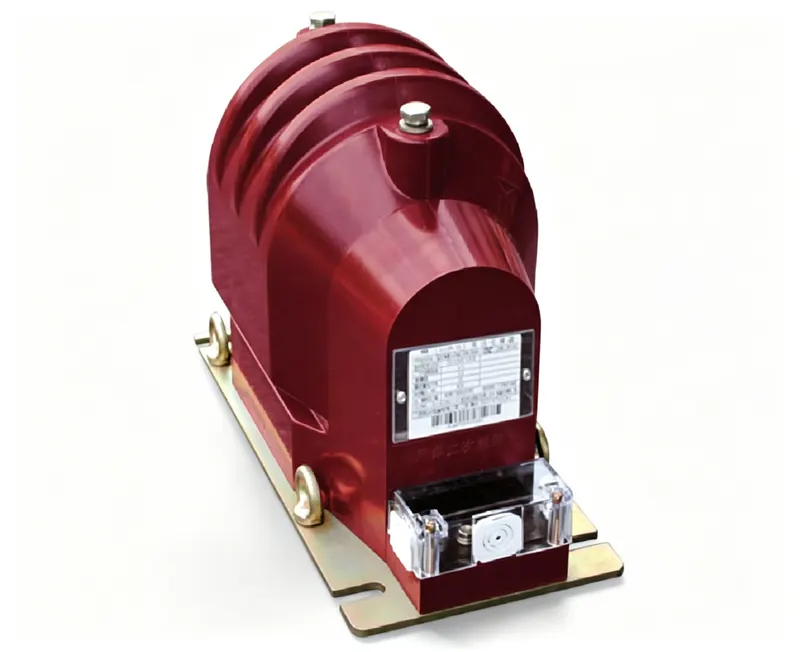

JDZQN-10 10kV 户内环氧浇注电压互感器(国网计量用)
10kVJDZQN-10
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZQN-10

JDZQN-10 10kV 户内环氧浇注电压互感器(国网计量用)

10kV户内环氧树脂浇注式电压互感器,用于国网计量。双绕组设计,用于计量和剩余电压测量。额定绝缘水平12/42/75kV,50/60Hz。符合IEC 61869和GB/T 20840标准。真空环氧浇注工艺,局放低,精度高。非接地型设计,适用于中性点不接地系统。电压比和准确级可定制。

核心工程优势

  • 10kV环氧浇注电压互感器,用于国网计量
  • 双绕组
  • 符合IEC 61869标准
  • 低局部放电
工程数据

完整电气与机械规格

型号编号: JDZQN-10

电气参数

一次额定电压 (Un):10kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV
环境等级:Indoor epoxy resin cast
标准符合性:IEC 61869, GB/T 20840
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

国网电压计量
GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZQN-10是一款10kV户内环氧浇注电压互感器(PT),用于国网计量,双绕组,绝缘水平12/42/75kV。适用于中性点不接地系统。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)IEC 61869, GB/T 20840
型号代码JDZQN-10工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV工频与雷电冲击耐受
标准IEC 61869, GB/T 20840按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境Indoor epoxy resin cast按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内计量应用
  • 国网标准化计量方案
  • 需要PT的中性点不接地系统
  • 双绕组需求(计量和剩余电压)

不建议用于

  • 户外安装
  • 无额外绝缘配合的接地系统
  • 高于10kV的电压等级
  • 电流测量应用

拓扑与接线

对于PT:按照IEC 61869将一次侧连接到线路和中性点。二次端子:1a/1n用于计量绕组,2a/2n用于剩余电压绕组。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。一次侧应配置合适的熔断器。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: IEC 61869, GB/T 20840

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZQN-10的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。

问: JDZQN-10是否适用于户外?

答: 不适用,它设计为户内使用,采用环氧树脂浇注。

问: JDZQN-10符合哪些标准?

答: 它符合IEC 61869和GB/T 20840标准。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZQN-10
5 列 · 2 行

国网计量用电压互感器

型号额定电压比 (kV)准确级组合准确级及其额定输出 (VA)二次热极限输出 (VA)
JDZXW-10 JDZX-10 JDZX-3510/0.1 10/0.1/0.1 35/0.10.2 0.520 50400
JDZXW-10 JDZX-10 JDZXW-35 JDZX-3510/0.1/0.1 10/0.1/0.1/0.1 35/0.1/0.1 35/0.1/0.1/0.10.2 0.520 50400
工程图纸

规格与外形图纸

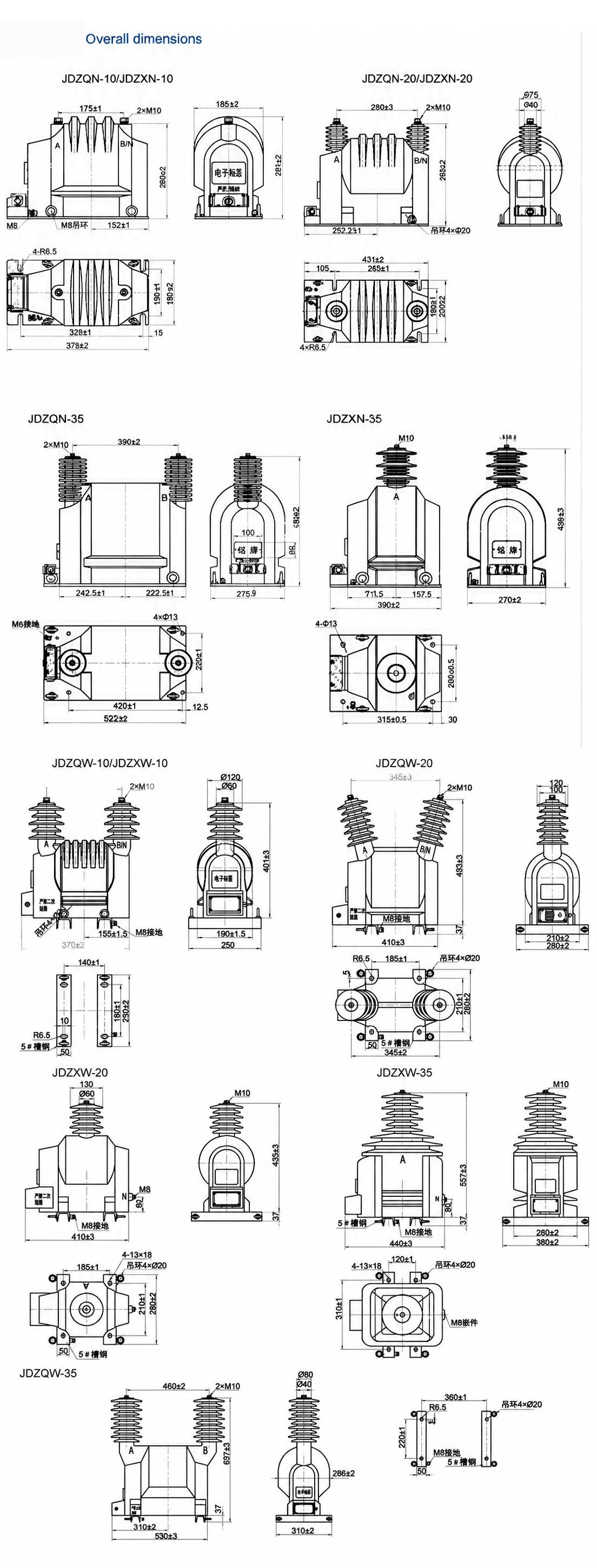

JDZQN-10 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZQN-10

JDZQN-10 是一款 10kV 户内环氧树脂浇注电压互感器,用于国家电网的电能计量,其准确级直接影响电费结算。其干式环氧树脂绝缘与双绕组结构适用于中压开关柜中的计量任务。

铁芯与绕组封装于环氧树脂浇注体内,形成坚固无气隙的绝缘体,而非充油油箱。其绝缘水平为 12/42/75kV,适用于 50/60Hz 运行,符合 IEC 61869 与 GB/T 20840。包括 100V 输出及以 VA 表示的额定负荷在内的二次参数标注于铭牌上,并在正式数据表中详述,可按需提供。

该双绕组产品介于单绕组计量型与计量加保护型设计之间;如需零序电压绕组,应在询价时确认该要求。典型应用为中压开关柜及环网柜内。投运时,通电前应检查绝缘电阻、极性与变比,二次侧应一点接地,通电时严禁短路二次侧。特殊变比、准确级、试验文件包及出口包装可按需提供。
