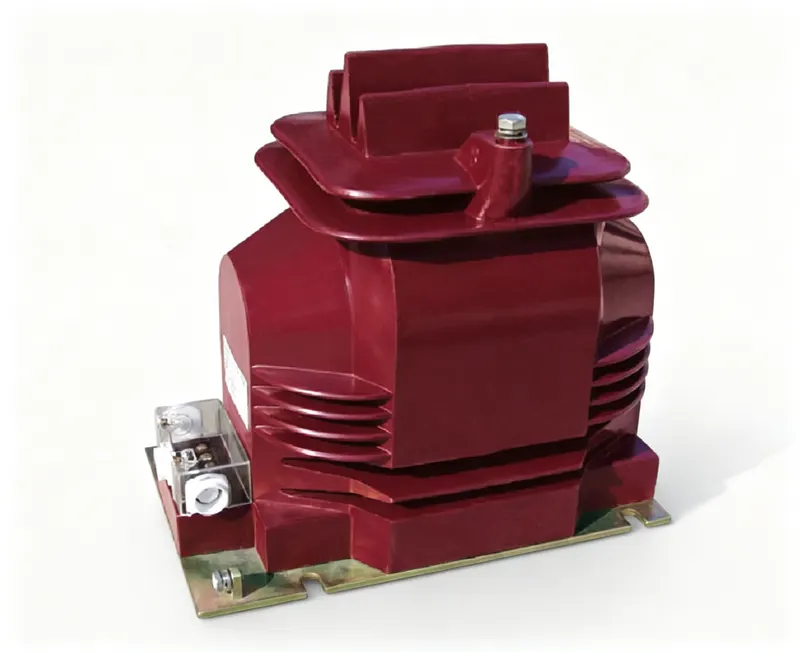

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于20kV系统的户内单相环氧树脂电压互感器,适用于环网柜应用中的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZU11-20-15 | 工厂铭牌标识 |
| 一次电压 | 20kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2,0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 60VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 24/65/125kV,18/55/105kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧连接线路和中性线。二次端子为1a/1n。在带电状态下切勿短路PT的二次侧——危险过电流。二次绕组需单点接地。遵循IEC 61869-3端子惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该PT的绝缘水平是多少?
答: 绝缘水平为24/65/125kV,即系统电压24kV,工频耐受电压65kV,雷电冲击耐受电压125kV。
问: 该PT能否用于户外?
答: 不可以,它仅设计用于户内。
问: 可用的准确级有哪些?
答: 准确级为0.2和0.5。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P/6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ11-20 JDZ11-15 | 20/0.1 15/0.1 | 0.2 0.5 1.0 | 50 | 100 | 150 | / | 600 | 50 |
| JDZF11-20 JDZF11-15 | 20/0.1/0.1 15/0.1/0.1 | 0.2/0.5 | 20 | 30 | 60 | / | 2×300 | 50 |
| JDZU11-20 JDZU11-15 | 20/0.1/0.22 15/0.1/0.22 | 0.2 0.5 | 30 | 60 | 100 | / | 电源最大输出400VA | 50 |
| JDZX11-20 JDZX11-15 | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 40 | 100 | 200 | 100 | 400 | 50 |
| JDZXF11-20 JDZXF11-15 | 20/√3/0.1/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 20 | 30 | / | 100 | 2×200 | 50 |
JDZU11-20-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZU11-20-15 是一款室内单相环氧树脂浇注电压互感器,一次侧额定电压为 20 kV,二次侧为 0.1 kV,用于将中压系统降至可测量的水平,以供计量和保护使用。其干式环氧树脂浇注体对绕组组件起到绝缘作用,整机质量为 50 kg。
可提供 0.2 级和 0.5 级准确级,在 50 Hz 或 60 Hz 下额定负荷为 30 VA、60 VA 和 100 VA。绝缘水平标称为 24/65/125 kV 和 18/55/105 kV。常规出厂检验包括变比和极性验证;已确认的数据中未说明局部放电筛查,该项可按需提供。该室内型产品适用于开关柜和环网柜,不适用于户外运行。送电前,请核对二次负荷(VA)与额定输出是否匹配,将二次侧一点接地,且切勿在带电状态下短接二次侧。对于非正弦负载,需进行降额评估。可按需提供定制变比、试验文件和出口包装。
