首页产品电压互感器JDZU61-10-6

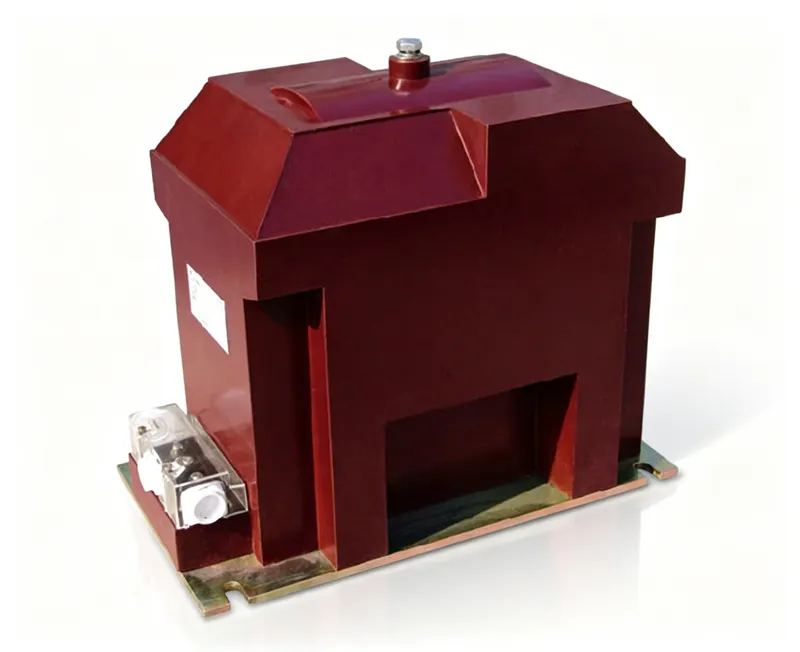

JDZU61-10-6 户内单相环氧树脂浇注式电压互感器
10kVJDZU61-10-6
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2,0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZU61-10-6

JDZU61-10-6 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量75kg
工程数据

完整电气与机械规格

型号编号: JDZU61-10-6

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2,0.5
额定输出负荷:50VA / 100VA / 200VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于环网柜(RMU)中计量和保护的户内10kV电压互感器(PT)。环氧树脂绝缘,结构紧凑,免维护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZU61-10-6工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2,0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷50VA / 100VA / 200VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 10kV一次系统,二次计量电压0.1kV
  • 准确级0.2或0.5的贸易计量
  • 干式、免维护安装

不建议用于

  • 户外变电站(仅限户内结构)
  • 高于12kV的系统(绝缘水平12/42/75kV)
  • 电流测量(此为电压互感器)
  • 超过200VA的高负载应用

拓扑与接线

对于电压互感器(PT):按IEC 61869-3将一次侧连接至线路和中性点。二次端子为1a/1n。PT带电时严禁短路二次侧,否则会引起危险过电流。二次绕组应单点接地。对于双重绝缘水平,请按铭牌选择正确的抽头。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为12/42/75kV和7.2/32/60kV,即对于12kV系统:工频耐受42kV,雷电冲击耐受75kV峰值;对于7.2kV系统:分别为32kV和60kV峰值。

问: 能否在户外使用?

答: 不可以,它仅设计用于户内,名称和结构中的“户内”已表明。

问: 可用的准确级和负载有哪些?

答: 准确级为0.2和0.5,额定负载为50VA、100VA和200VA。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZU61-10-6
9 列 · 4 行

JDZ11-10、6 JDZX11-10、6G 型电压互感器

型号额定电压比 (kV)准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1额定输出 (VA) 3P二次热极限输出 (VA)重量 (kg)
JDZ11-10 JDZ11-610/0.1 6/0.10.2 0.5 1.0100200400/120075
JDZ11-10 JDZ11-610/0.1/0.1 6/0.1/0.1 10/0.22 6/0.220.2/0.55050//2×60075
JDZX11-10G JDZX11-6G10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1/6P(3P)50150300100电源最大输出1000VA75
JDZXF11-10G JDZXF11-6G10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P)3040/502×50075
工程图纸

规格与外形图纸

JDZU61-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZU61-10-6

这是一款用于10 kV系统的户内单相电压互感器,将一次电压降至0.1 kV,用于对计量精度有要求的计量和保护用途。其0.2和0.5的准确级可支持贸易结算计量,而50 VA、100 VA和200 VA的额定输出可覆盖所接负荷。

绕组组件采用干式环氧树脂浇注绝缘,整机重量为75 kg。绝缘水平为12/42/75 kV和7.2/32/60 kV,适用于50 Hz或60 Hz。0.2和0.5级定义了计量性能;保护级铁芯可按需提供。在该范围内的选型取决于所需准确级和额定输出,因此应查阅铭牌和官方数据表以获取确切配置。

型式试验和例行试验报告可按需提供。典型部署为变电站间隔内的户内母线电压测量和保护。二次侧在带电时绝不可短路,且应一点接地。投运前,请检查绝缘电阻、极性和变比。本户内单元不适用于户外安装。变比和准确级定制、试验文件包以及样品支持可按需提供。
