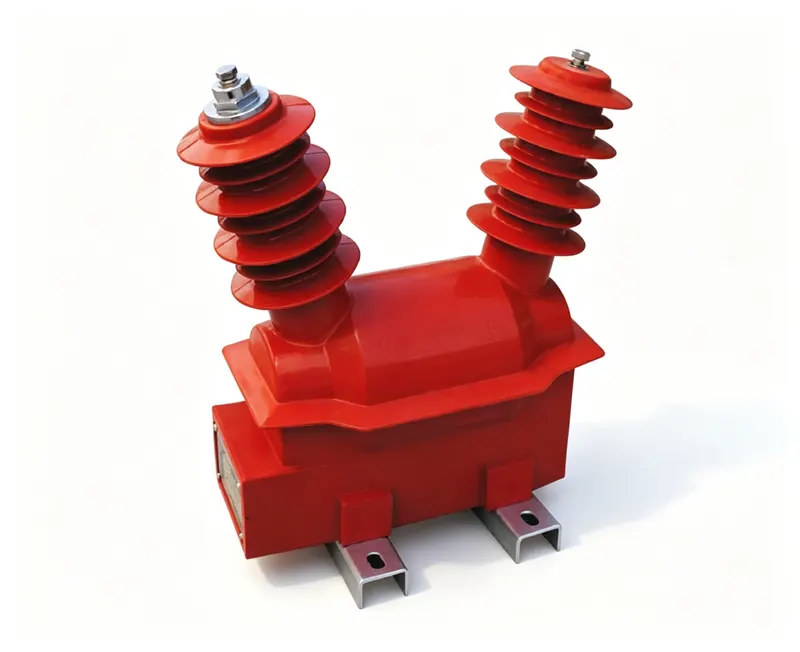

户外单相硅橡胶复合绝缘电压互感器，额定电压10kV/6kV，用于配电系统的电压测量和保护。符合IEC 61869和GB/T 20840标准。硅橡胶结构，优异的耐候性、抗紫外线、防污秽，适用于恶劣的户外环境。准确级：0.2、0.5、1.0。变比和规格可定制。
户外单相电压互感器，适用于10kV/6kV系统；适用于配电网络的计量和继电保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JDZW6-10-6 | 工厂铭牌标识 |
| 一次电压 | 10kV/6kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT：按照IEC 61869将一次侧连接到线路和中性线。二次端子：1a/1n。确保二次侧在一点接地。带电时切勿短路PT的二次侧——危险过电流。遵循当地法规。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该PT的绝缘水平是多少？
答： 提供的数据中未指定绝缘水平；请参考数据表或联系我们获取详细信息。
问： 该PT能否用于50Hz和60Hz系统？
答： 是的，它适用于50/60Hz运行。
问： 可用的准确级有哪些？
答： 可提供0.2、0.5和1.0准确级。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 额定输出及额定输出(VA) 0.2 | 额定输出及额定输出(VA) 0.5 | 额定输出及额定输出(VA) 1.0 | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JDZW6-10(R) | 10/0.1 6/0.1 | 0.2 0.5 1 | 25 | 60 | 120 | 600 | 30 |
| JDZW6-6(R) | 10/0.1/0.22 6/0.1/0.22 | 0.2/3(P) 0.5/3(P) | 20/500 | 40/500 | 80/500 | 电源输出3级 500VA | 30 |

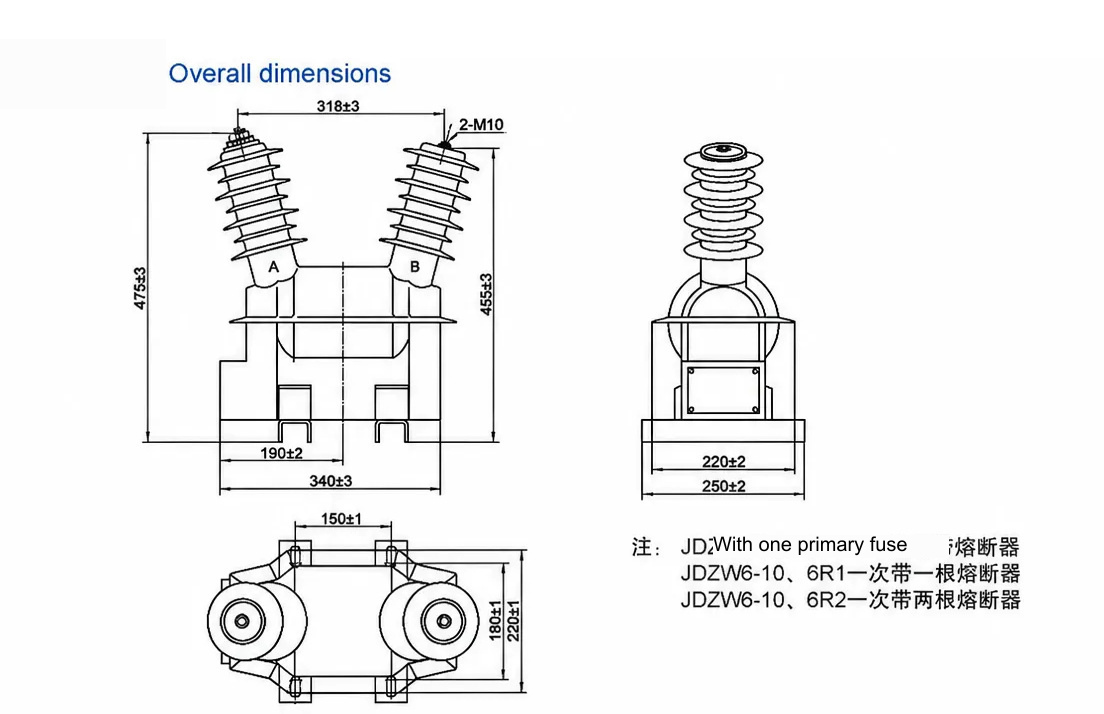

JDZW6-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
