首页产品电压互感器JDZW6-10-6R1

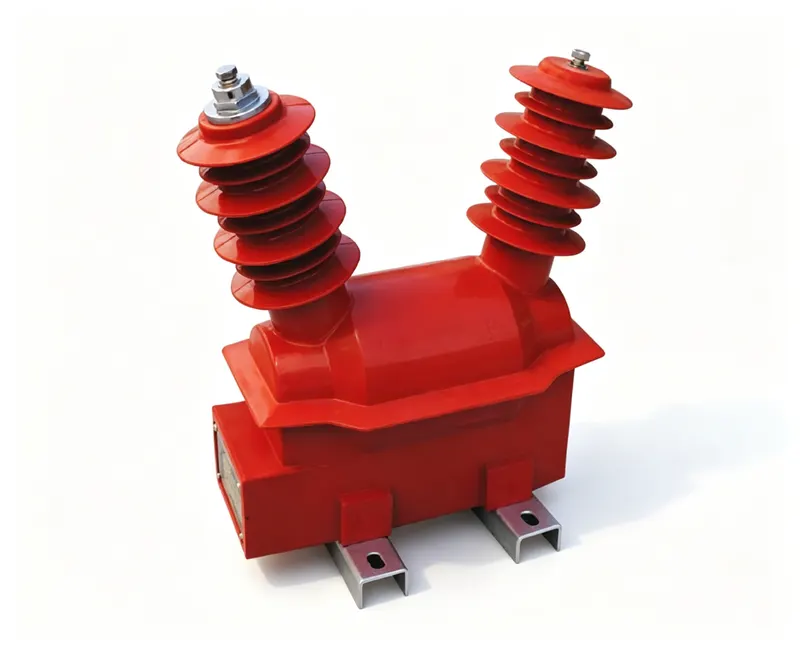

JDZW6-10 6R1 户外单相硅橡胶电压互感器 10kV 6kV 带1个熔断器
10kV/6kVJDZW6-10-6R1
绕组与原理拓扑内部接线示意图
Primary Winding:10kV/6kV
Secondary Winding: (0.2/0.5/1.0)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZW6-10-6R1

JDZW6-10 6R1 户外单相硅橡胶电压互感器 10kV 6kV 带1个熔断器

户外单相硅橡胶复合绝缘电压互感器,带1个一次熔断器,额定电压10kV/6kV,用于配电系统的电压测量和保护。符合IEC 61869和GB/T 20840标准。硅橡胶结构,优异的耐候性、抗紫外线、抗污染,适用于恶劣的户外环境。准确级:0.2、0.5、1.0。变比和规格可定制。

核心工程优势

  • 户外硅橡胶电压互感器,带1个一次熔断器
  • 10kV/6kV
  • IEC标准
  • 抗紫外线、抗污染
  • 准确级可定制
工程数据

完整电气与机械规格

型号编号: JDZW6-10-6R1

电气参数

一次额定电压 (Un):10kV/6kV
计量与保护准确级:0.2/0.5/1.0
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:硅橡胶绝缘
标准符合性:IEC 61869 / GB/T 20840
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户外单相电压互感器,适用于10kV/6kV系统,硅橡胶绝缘,带一次熔断器,适用于配电网络的电能计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)IEC 61869 / GB/T 20840
型号代码JDZW6-10-6R1工厂铭牌标识
一次电压10kV/6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2/0.5/1.0准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型硅橡胶绝缘按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准IEC 61869 / GB/T 20840按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户外配电变电站(10kV/6kV等级)
  • 0.2级电能计量
  • 保护和控制应用
  • 紫外线强、污染严重的恶劣环境

不建议用于

  • 室内开关柜应用(环网柜或面板安装)
  • 高于10kV的高压输电系统
  • 直流系统或非正弦波形
  • 需要高短路耐受能力的应用(不适用于CT)

拓扑与接线

对于电压互感器(PT):按照IEC 61869将一次侧连接到线路和中性线。二次端子为1a/1n。在带电情况下切勿短路PT的二次侧——会导致危险的过电流。将二次绕组在一点(1n)接地以确保安全。确保按规格安装一次熔断器。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: IEC 61869 / GB/T 20840

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 规格表明一次电压为10kV/6kV,但未提供绝缘水平简写。请参考铭牌或联系我们获取准确的耐受电压。

问: 该产品能否同时用于10kV和6kV系统?

答: 是的,一次电压额定为10kV和6kV,使其适用于不同的配电网络。

问: 可用的准确级有哪些?

答: 可提供0.2、0.5和1.0准确级,适用于计量和保护应用。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZW6-10-6R1
8 列 · 2 行

JDZW6-10、6R1、JDZW6-10、6R2型电压互感器技术参数

型号额定电压比(kV)准确级组合准确级及额定输出(VA) COSφ=0.8 (0.2)准确级及额定输出(VA) COSφ=0.8 (0.5)准确级及额定输出(VA) COSφ=0.8 (1.0)二次热极限输出(VA)重量(kg)
JDZW6-10(R)10/0.1 6/0.10.2 0.5 1256012060030
JDZW6-6(R)10/0.1/0.22 6/0.1/0.220.2/3(P) 0.5/3(P)20/50040/50080/500电源输出3级 500VA30

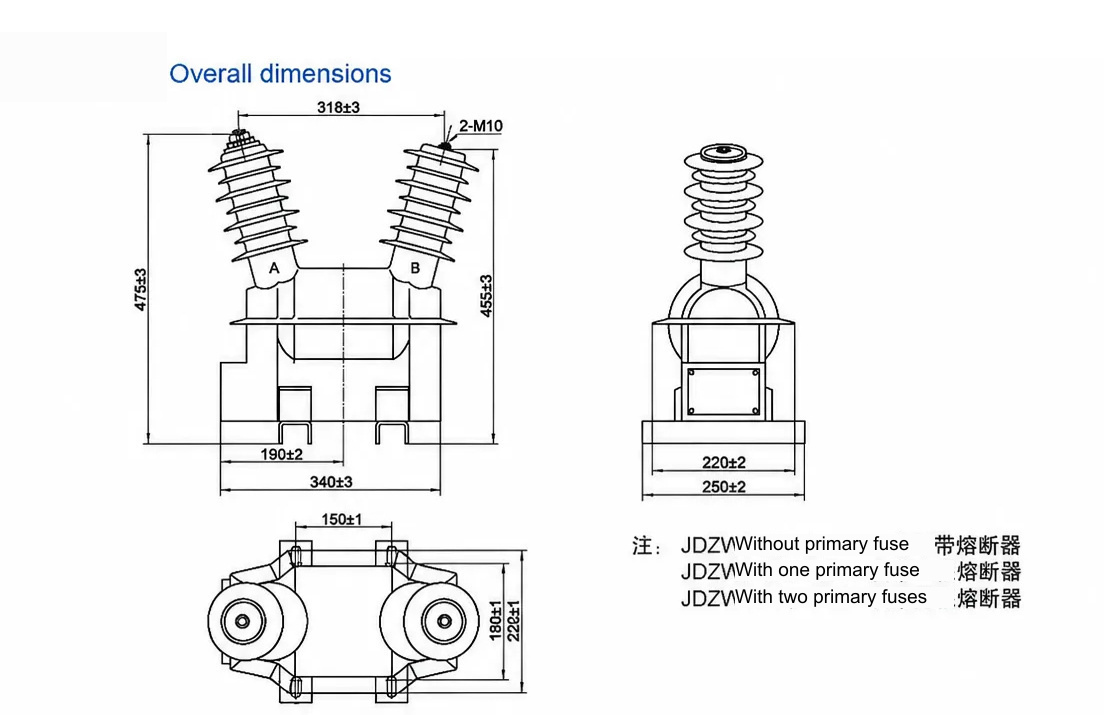

工程图纸

规格与外形图纸

JDZW6-10-6R1 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZW6-10-6R1

JDZW6-10 6R1 是一款户外单相硅橡胶电压互感器,额定用于 10kV/6kV、50/60Hz 系统,用于将一次电压降至可测量的二次电压水平,以供计量和保护使用。该产品配有一个一次熔断器,其准确级可在 0.2、0.5 和 1.0 之间选择,以适应所需的测量用途。

硅橡胶绝缘及抗紫外线、抗污秽外壳使该设备适用于户外运行,而油浸式和 SF6 设计会带来油液处理和气体监测负担,干式硅橡胶单元则避免了这些问题。以 VA 表示的额定输出和绕组布置标注于铭牌和正式数据表中,可按需提供。该产品按 IEC 61869 和 GB/T 20840 制造,用于贸易结算计量的校准或检定证书可按需提供。

典型部署场景为冶金、矿山、水泥和化工厂中的重工业配电。请按外形图安装,装好一次熔断器,并将二次侧一点接地;带电时切勿短接二次侧。在谐波丰富或非正弦负载下,使用前请确认降额。变比和准确级组合可定制;询价时请索取书面报告资料包。
