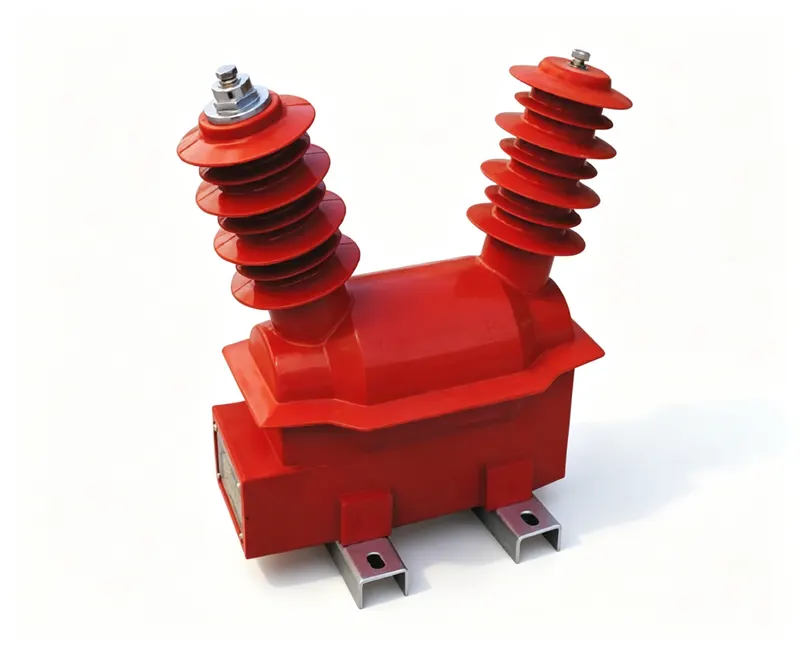

户外单相硅橡胶复合绝缘电压互感器,带2个一次熔断器,额定电压10kV/6kV,用于配电系统的电压测量和保护。符合IEC 61869和GB/T 20840标准。硅橡胶结构,优异的耐候性、抗紫外线、防污秽,适用于恶劣的户外环境。准确级:0.2、0.5、1.0。变比和规格可定制。
户外单相电压互感器,适用于10kV/6kV系统,适合在恶劣环境下用于电能计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JDZW6-10-6R2 | 工厂铭牌标识 |
| 一次电压 | 10kV/6kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 硅橡胶绝缘 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧连接线路和中性线。二次端子为1a和1n。确保二次侧单点接地。PT带电时切勿短路二次侧——会导致危险的过电流。安装请遵循IEC 61869-1和IEC 61869-3。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该PT的绝缘水平是多少?
答: 规格未提供绝缘水平;该参数为[按需提供]。
问: 该PT能否同时用于10kV和6kV系统?
答: 是的,额定电压为10kV/6kV,意味着它可用于任一系统电压。
问: 可提供哪些准确级?
答: 可提供准确级0.2、0.5和1.0。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及额定输出(VA) 0.2 | 准确级及额定输出(VA) 0.5 | 准确级及额定输出(VA) 1.0 | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JDZW6-10(R)/JDZW6-6(R) | 10/0.1; 6/0.1 | 0.2; 0.5; 1 | 25 | 60 | 120 | 600 | 30 |
| 10/0.1/0.22; 6/0.1/0.22 | 0.2/3(P); 0.5/3(P) | 20/500 | 40/500 | 80/500 | 电源输出3级 500VA | — |

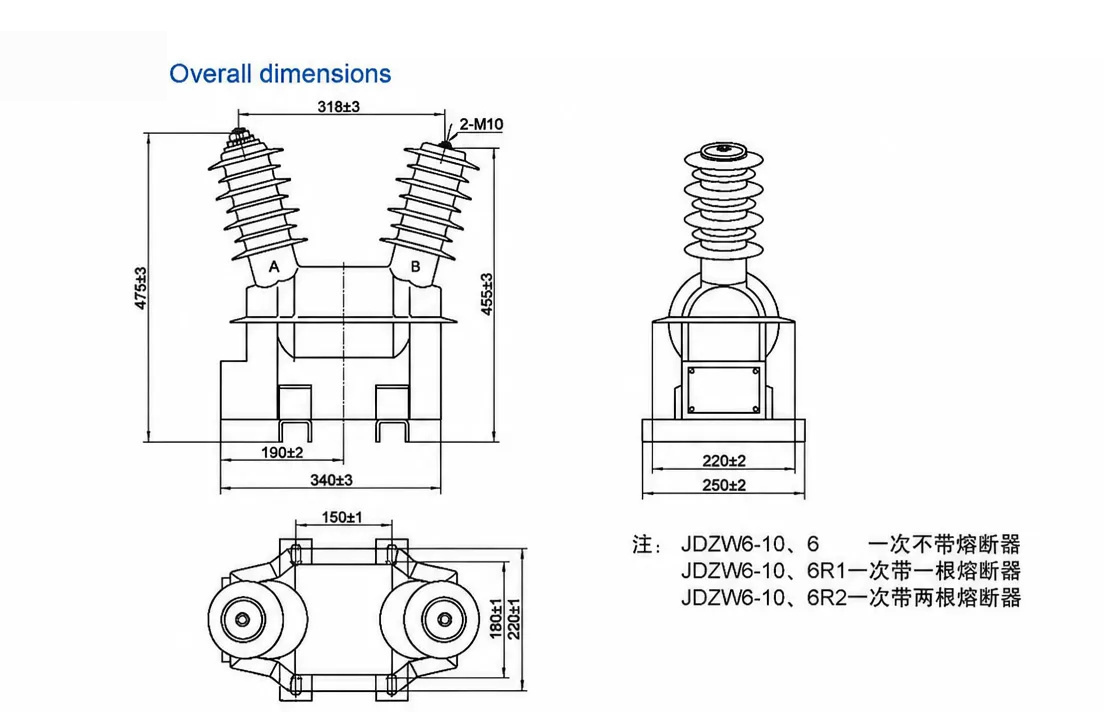

JDZW6-10-6R2 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这款户外单相电压互感器依据 IEC 61869 和 GB/T 20840 标准制造,将 10kV 或 6kV 降压,用于配电系统的计量与保护。硅橡胶绝缘使外壳具备抗紫外线和抗污秽性能,适用于户外裸露运行环境,并且本机内置两只一次熔断器。
JDZW6-10-6R2 提供 0.2、0.5 和 1.0 准确级,适用于 50/60Hz,额定输出和二次电压可从铭牌或官方数据表中获取,具体可按需提供。与不带熔断器的同类产品相比,内置一次熔断器使单次订购即可同时覆盖电压测量及其相关的保护方案。支持所声明标准的型式试验和例行试验报告可作为合规性书面报告提供。
典型部署场景为户外变电站间隔和母线,用于电压测量与保护。一次和二次接线请遵循铭牌端子图,二次侧应单点接地,带电时严禁短路二次侧。本产品不适用于直流或非标准频率工况。变比和准确级变体、样品支持及型式试验文件可按需报价。
