首页产品电压互感器JDZX10-10-6R

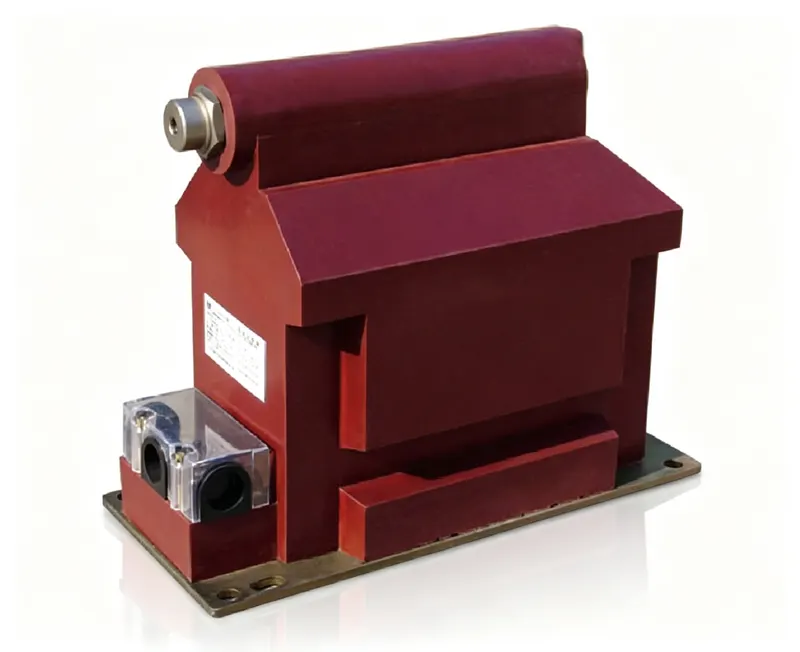

JDZX10-10-6R 户内单相环氧树脂浇注式电压互感器
10kVJDZX10-10-6R
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX10-10-6R

JDZX10-10-6R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量32kg
工程数据

完整电气与机械规格

型号编号: JDZX10-10-6R

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)
额定输出负荷:20VA / 50VA / 100VA / 50VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜应用中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX10-10-6R工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷20VA / 50VA / 100VA / 50VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关柜和环网柜
  • 需要0.2/6P、0.5/6P或1.0/6P准确级的计量和保护应用
  • 干式绝缘的户内安装
  • 50Hz或60Hz电力系统

不建议用于

  • 户外安装
  • 设备最高电压超过12kV的系统
  • 需要高于100VA额定输出的应用
  • 气体绝缘开关柜(GIS),因采用环氧树脂绝缘

拓扑与接线

对于电压互感器:一次侧连接线路和中性线。二次侧端子为1a和1n。在带电状态下切勿短路PT的二次侧——会导致危险的过电流。二次绕组需在一点接地。确保二次负荷不超过额定输出,以保持准确度。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。

问: 可提供哪些准确级?

答: 可提供的准确级为0.2/6P、0.5/6P和1.0/6P,适用于计量和保护。

问: 该PT能否用于户外?

答: 不可以,因其环氧树脂浇注和户内结构,仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX10-10-6R
9 列 · 2 行

JDZX10-10、6R 型电压互感器

型号额定电压比(kV)准确级组合0.20.51.03P/6P二次热极限输出(VA)重量(kg)
JDZX10-10R JDZX10-6R10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)20501005040032
JDZXF10-10R JDZXF10-6R10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1015/502×20032
工程图纸

规格与外形图纸

JDZX10-10-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX10-10-6R

这是一款用于10kV系统的户内单相环氧树脂浇注电压互感器,将一次电压降至0.1kV二次电压,供计量与保护使用。干式环氧树脂浇注省去了油处理环节,整机结构紧凑、免维护,为户内安装单元,重32kg。

JDZX10-10-6R在受控的工厂条件下绕制并浇注,出厂前逐台进行变比与极性检查。准确级组合为0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P),额定负荷为20VA、50VA、100VA和50VA,频率为50Hz或60Hz。绝缘水平为12/42/75kV和7.2/32/60kV。与油浸式或SF6设计相比,浇注树脂结构适用于不宜用油的户内开关柜。产品符合GB/T 20840系列标准;型式试验与例行试验文件可按需提供。

典型应用为风电、光伏及储能汇集变电站中的户内计量与保护柜体。送电前,请核对二次负荷VA值是否与额定输出相符,将二次侧一点接地,并按照铭牌端子图接线。带电时严禁将二次侧短路。特殊变比与准确级、样品与型式试验支持以及文件包均可按需报价。
