全封闭浇注环氧树脂绝缘电压互感器，适用于35kV中压室内开关柜。具有阻燃、防潮、防火安全特性，机械强度优异。
干式环氧树脂电压互感器，用于35kV室内开关柜，适用于计量和保护，适合严苛环境。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | IEC 61869-3, GB/T 20840.3 |
| 型号代码 | JDZX10-35 | 工厂铭牌标识 |
| 一次电压 | 35 kV (40.5kV max) | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 100/√3 V, 100/3 V | 额定频率下的变比校验 |
| 准确级 | 0.2 / 0.5 / 1.0 / 3P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 15 - 60 VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5 / 95 / 185 kV | 工频与雷电冲击耐受 |
| 标准 | IEC 61869-3, GB/T 20840.3 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | Indoor Switchgear / Marine / Underground Mining (Flame-retardant) | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器：一次侧连接线路和中性点。二次端子为1a/1n用于主绕组；若有双二次绕组，使用2a/2n。带电时切勿短路电压互感器的二次侧——会导致危险的过电流。将二次绕组在一点（1n）接地以确保安全。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： IEC 61869-3, GB/T 20840.3
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该电压互感器的绝缘水平是多少？
答： 40.5kV系统；工频耐受电压95kV；雷电冲击耐受电压185kV峰值。
问： 该电压互感器可以户外使用吗？
答： 不可以，它专为室内开关柜设计；户外使用需要额外的防风雨外壳。
问： 可提供哪些准确级？
答： 计量用0.2、0.5、1.0级，保护用3P级。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

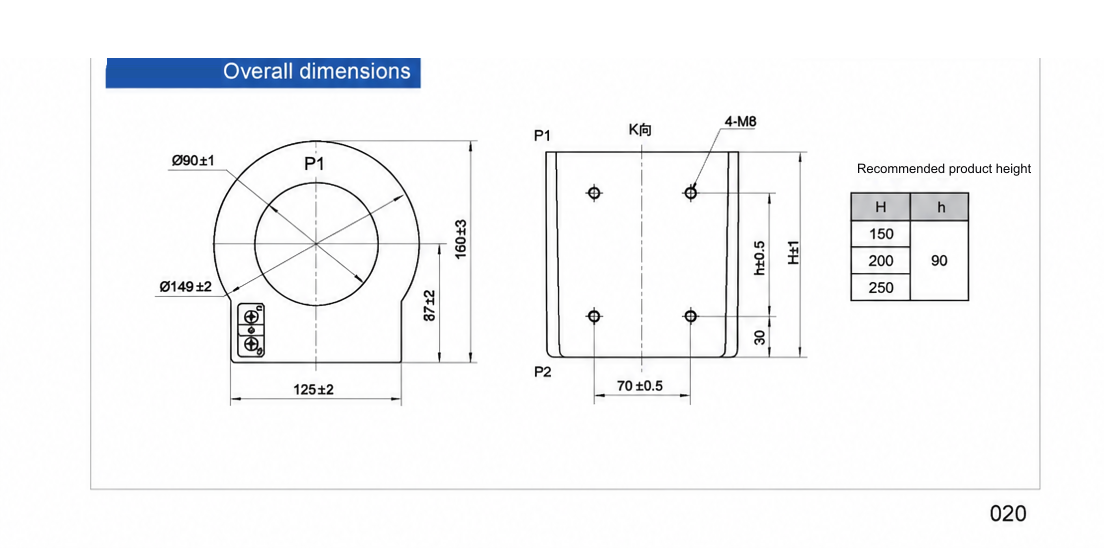

JDZX10-35 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
