首页产品电压互感器JDZX15-10R-CQ

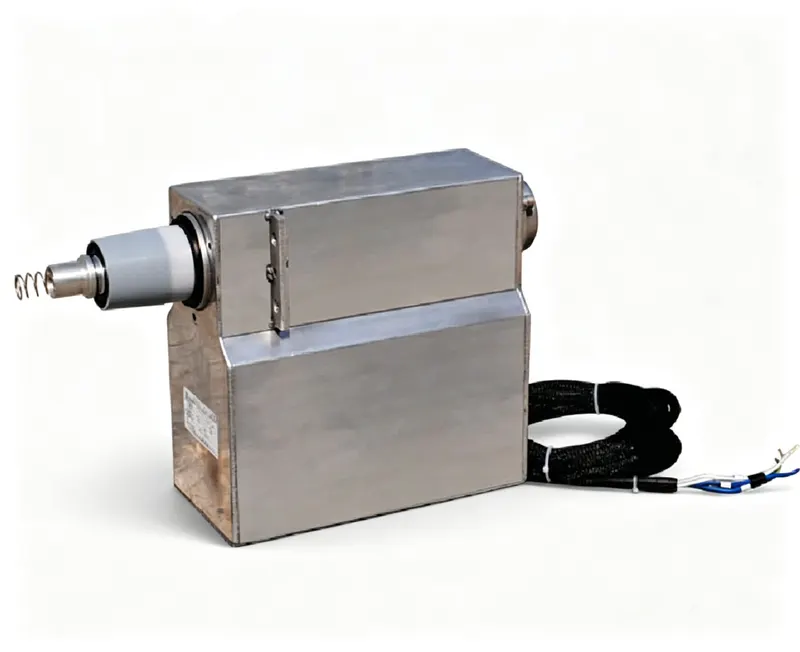

JDZX15-10R(CQ) 户内单相金属铠装棕红色环氧树脂浇注式电压互感器
10kVJDZX15-10R-CQ
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding: (0.2 / 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX15-10R-CQ

JDZX15-10R(CQ) 户内单相金属铠装棕红色环氧树脂浇注式电压互感器

户内单相金属铠装棕红色环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz;产品重量:48kg,铝壳结构,内置熔断器。

核心工程优势

  • 10kV金属铠装棕红色单相电压互感器,多准确级
工程数据

完整电气与机械规格

型号编号: JDZX15-10R-CQ

电气参数

一次额定电压 (Un):10kV
计量与保护准确级:0.2 / 0.5
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内电压互感器,适用于6kV系统,用于中压开关柜的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX15-10R-CQ工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2 / 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜面板
  • 计量和保护应用
  • 6kV系统,50/60Hz
  • 环氧绝缘的干燥环境

不建议用于

  • 户外安装
  • 高于6kV的系统
  • 气体绝缘开关设备(GIS)
  • 高湿度或污染环境

拓扑与接线

对于PT:一次侧连接线路和中性线;二次端子为1a/1n。在带电情况下切勿短路PT的二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-1/3的端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为7.2/32/60kV,即系统电压7.2kV,工频耐受电压32kV,雷电冲击耐受电压60kV。

问: 可提供哪些准确级?

答: 准确级为0.2和0.5,适用于计量和保护。

问: 该互感器是否适用于户外?

答: 不适用,该互感器仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX15-10R-CQ
9 列 · 3 行

JDZX15-10、6R (CQ) 型金属铠装式电压互感器技术参数

型号额定电压比 (kV)准确级组合准确级及其额定输出(VA) COSφ=0.8 0.2准确级及其额定输出(VA) COSφ=0.8 0.5准确级及其额定输出(VA) COSφ=0.8 1.0准确级及其额定输出(VA) COSφ=0.8 3P二次热极限输出 (VA)重量 (kg)
JDZX15-10R (CQ)10/√3/0.1/√3/0.1/30.2/3P(6P)256018010040048
JDZX15-6R (CQ)6/√3/0.1/√3/0.1/30.5/3P(6P)256018010040048
—1.0/3P(6P)256018010040048

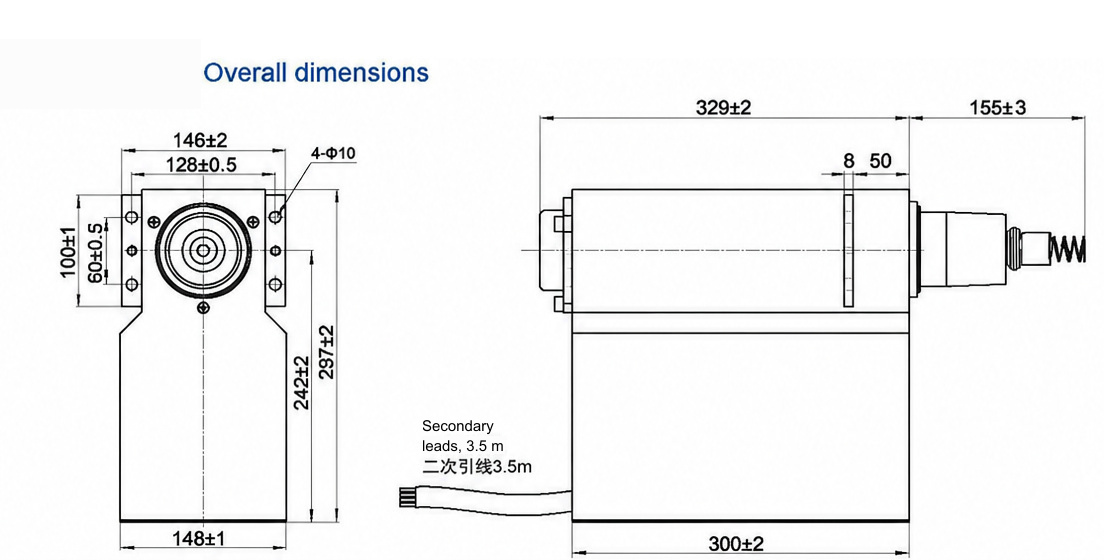

工程图纸

规格与外形图纸

JDZX15-10R-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX15-10R-CQ

这是一款用于10kV系统的户内单相电压互感器,采用环氧树脂浇注干式结构,为开关柜应用提供主绝缘和机械完整性。金属铠装的红棕色浇注体以紧凑的占地容纳绕组结构,有助于在柜体深度受限时保持开关柜空间和开关室布局高效。

在电气方面,JDZX15-10R-CQ提供准确级0.2和0.5,额定输出分别为25VA和60VA,另有额定100VA的3P绕组和二次热极限输出400VA;本机重48kg。这是一台标准规格的10kV浇注单元,非标准变比和准确级组合可作为定制订单提供。绝缘水平为12/42/75kV,50/60Hz,数据表、外形图和例行试验报告作为试验文件包提供。

典型部署于中压开关柜、环网柜和中心安装式柜体内。请遵守铭牌端子图,二次侧单点接地,带电时切勿短路二次侧;不适用于直流或非标准频率。变比和准确级定制、试验文件及交付需按需报价。
