首页产品电压互感器JDZX15-10R2-CQ

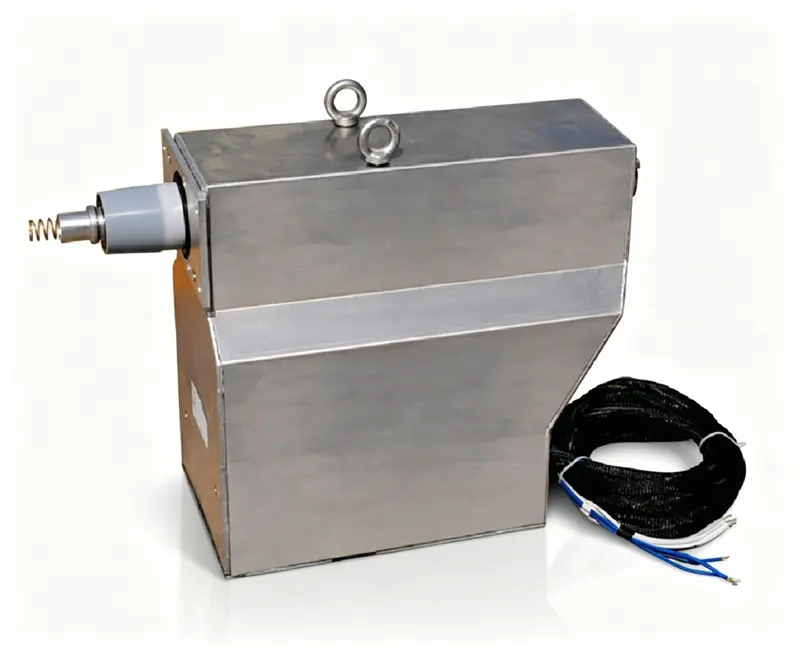

JDZX15-10R2-CQ 户内单相金属铠装棕红色环氧树脂浇注式电压互感器
10kVJDZX15-10R2-CQ
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding: (0.2 / 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX15-10R2-CQ

JDZX15-10R2-CQ 户内单相金属铠装棕红色环氧树脂浇注式电压互感器

户内单相金属铠装棕红色环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz;产品重量:85kg,铝壳结构,内置熔断器。

核心工程优势

  • 10kV金属铠装棕红色单相电压互感器,多准确级
工程数据

完整电气与机械规格

型号编号: JDZX15-10R2-CQ

电气参数

一次额定电压 (Un):10kV
计量与保护准确级:0.2 / 0.5
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZX15-10R2-CQ是一款6kV户内电压互感器,准确级0.2/0.5,适用于中压开关设备中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX15-10R2-CQ工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2 / 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 需要0.2准确级的电能计量应用
  • 需要0.5准确级的保护应用
  • 频率50/60Hz的6kV系统
  • 环氧树脂绝缘的干燥环境

不建议用于

  • 无额外防护外壳的户外安装
  • 高于6kV的系统(如10kV及以上)
  • 无防护的高湿度或污染环境
  • 需要极高准确级(如0.1级)的应用

拓扑与接线

对于电压互感器(PT):根据IEC 61869-3,一次侧连接线路和中性线。二次端子1a/1n用于主绕组。确保二次侧单点接地。PT带电时严禁短路二次侧——会导致危险的过电流。对于双准确级,如有可用抽头请使用。遵循当地法规。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为7.2/32/60kV,即系统电压7.2kV,工频耐受电压32kV,雷电冲击耐受电压60kV。

问: 该互感器可以户外使用吗?

答: 不可以,它仅设计用于户内。户外安装需要额外的防风雨外壳。

问: 可用的准确级有哪些?

答: 具有0.2和0.5准确级,分别适用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX15-10R2-CQ
9 列 · 2 行

JDZX15-10、6R2 (CQ) 型金属铠装式电压互感器

型号额定电压比(kV)准确级组合准确级及其额定输出(VA) COSΦ=0.8 0.2准确级及其额定输出(VA) COSΦ=0.8 0.5准确级及其额定输出(VA) COSΦ=0.8 1.0准确级及其额定输出(VA) COSΦ=0.8 3P二次热极限输出(VA)重量(kg)
JDZX15-10R2 (CQ) JDZX15-6R2 (CQ)10/√3/0.1/√3/0.1/3 √3/0.1/3/0.1/30.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P)6012018010050085
JDZXF15-10R2 (CQ) JDZXF15-6R2 (CQ)10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/3P(6P)304040100500/30085
工程图纸

规格与外形图纸

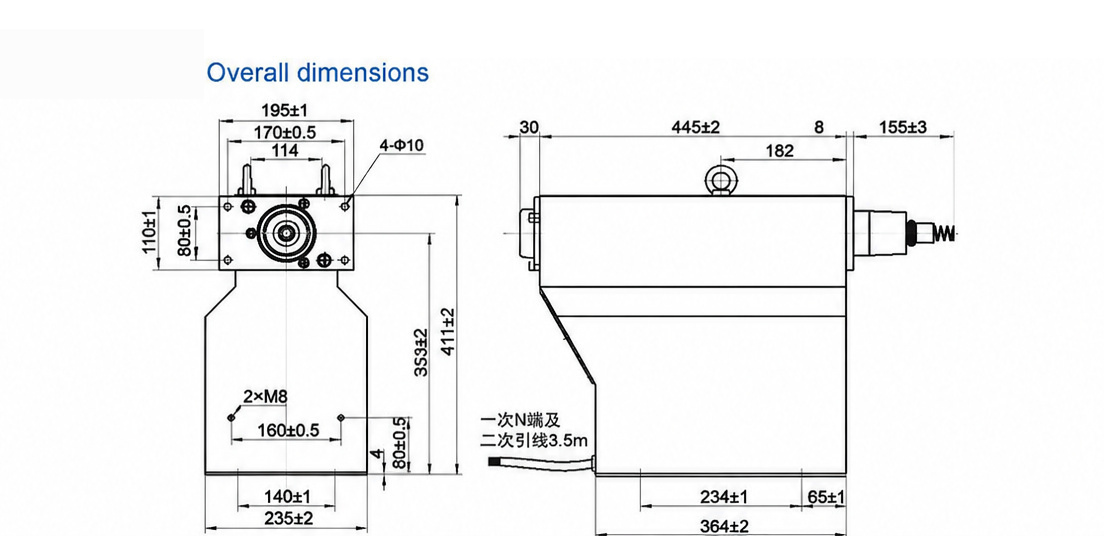

JDZX15-10R2-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX15-10R2-CQ

JDZX15-10R2-CQ 为室内单相电压互感器,适用于 10 kV 系统,用于将一次电压降至计量和保护所需的水平,适用于对准确级和绝缘强度有要求的场合。其采用干式环氧树脂浇注及金属铠装红棕色外壳提供绝缘,绝缘水平为 12/42/75 kV,工作频率为 50/60 Hz。

准确级可选 0.2 级和 0.5 级,在 COSΦ=0.8 时额定输出分别为 60 VA 和 120 VA;3P 级提供 100 VA,二次热极限输出为 500 VA。本机重量为 85 kg。在 JDZX15-10 系列中,该型号以其 10/√3/0.1/√3/0.1/3/√3/0.1/3/0.1/3 的变比及多准确级组合来区分,因此选型取决于所需准确级和额定负荷。

产品符合 IEEE C57.13,试验报告和书面报告可按需提供。典型应用为室内开关柜的计量与保护。带电时严禁将二次侧短路;应一点接地并遵循铭牌接线图。本产品仅限于 10 kV 室内使用,不得用于高于该电压等级的场景。变比与准确级的定制、试验文件包及交货周期均按需报价。
