符合GB/T20840.1/3和IEC61869-1/3标准的户内单相金属铠装环氧树脂浇注式电压互感器;额定绝缘水平18/55/105kV,适用50Hz/60Hz,铝壳全接地结构。
户内15kV电压互感器,用于计量和保护,适用于开关柜。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX15-15-CQ | 工厂铭牌标识 |
| 一次电压 | 15kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/3P(6P)、0.5/3P(6P)、1.0/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 20VA(0.2),75VA(0.5),120VA(1.0),100VA(3P) | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 18/55/105kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz / 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧接线路和中性点。二次端子为1a和1n。带电时切勿短路PT二次侧——危险过电流。二次绕组单点接地。安装遵循IEC 61869-1/3和GB/T20840.1/3。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该PT的绝缘水平是多少?
答: 绝缘水平为系统电压18kV;工频耐受55kV;雷电冲击耐受105kV峰值。
问: 该PT能否同时用于计量和保护?
答: 是的,它提供0.2/3P(6P)、0.5/3P(6P)和1.0/3P(6P)准确级,适用于计量和保护。
问: 该PT是否适合户外使用?
答: 不,它仅设计用于户内,如产品名称中的'户内'所示。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出 (VA) COSφ=0.8 (0.2/0.5/1.0/3P) | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|
| JDZX15-20 (CQ) | 20/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 20/75/120/100 | 400 | 51 |

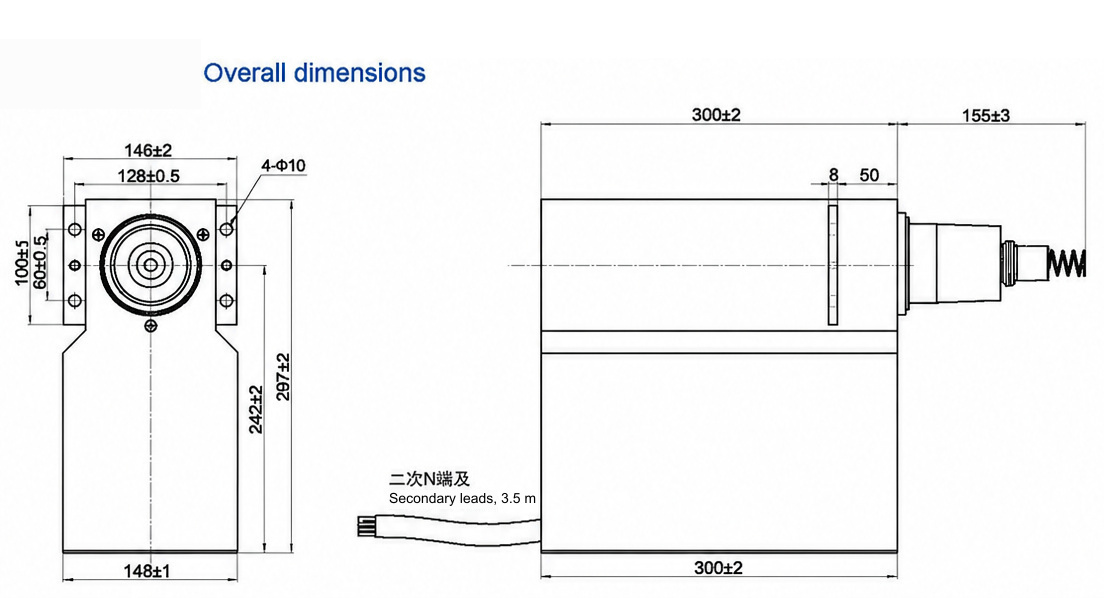

JDZX15-15-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZX15-15-CQ 为户内单相金属铠装环氧树脂浇注电压互感器,一次额定电压 15kV,二次额定电压 0.1kV,用于将系统电压降下以供计量和保护继电器使用。其干式环氧树脂绝缘与金属铠装结构适用于户内开关柜,而不适用于户外裸露运行;浇注体按本设备规定的 18/55/105kV 绝缘水平设计。
可选准确级组合为 0.2/3P(6P)、0.5/3P(6P) 和 1.0/3P(6P),在 50Hz 或 60Hz 下,0.2 级额定负荷为 20VA,0.5 级为 75VA,1.0 级为 120VA,3P 级为 100VA。该范围使其成为多准确级计量与保护兼用设备;若保护方案中要求配置一次熔断器,该配置应在询价时确认。符合性依据 IEEE C57.13 声明,例行试验与型式试验文件可按需提供。
典型应用为风电、光伏及储能电站的户内汇集与升压开关柜。请遵守铭牌端子图,二次侧应一点接地,带电时严禁短接二次侧。变比与准确级组合可在询价时指定,同时可商定书面报告资料包与交付条款。
