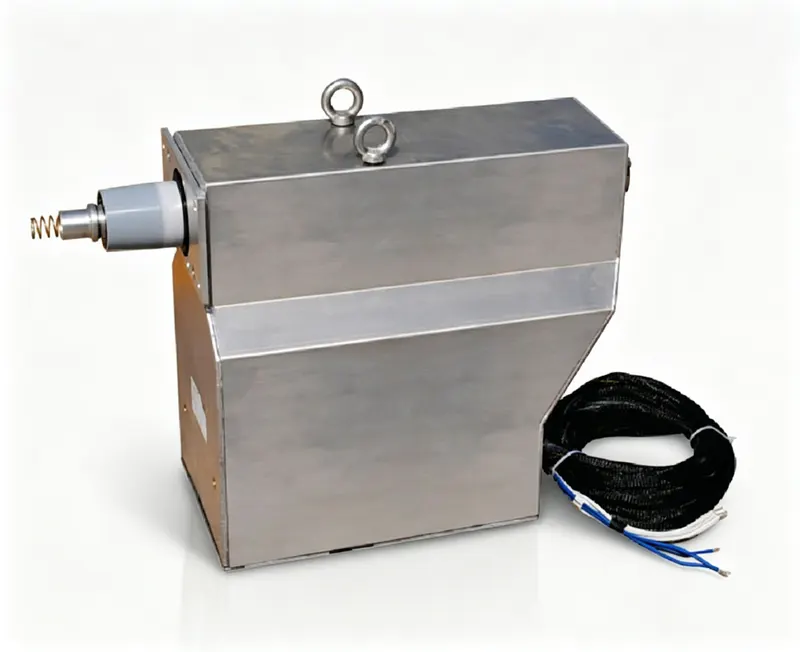

户内单相熔断器内置金属铠装环氧树脂浇注电压互感器，符合GB/T20840.1/3及IEC61869-1/3；绝缘水平18/55/105kV，匹配XRNP□-24熔断器0.5A 50kA，总重量85kg。
户内10kV电压互感器，内置熔断器，适用于中压开关柜的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZX15-15R-CQ | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/3P(6P)、0.5/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 3×10VA(0.2),3×30VA(0.5),100VA(3P/6P) | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：一次侧连接线路和中性线。二次端子为1a和1n。切勿在PT带电时短路其二次侧，否则会导致危险的过电流。二次绕组应单点接地。遵循IEC 61869-1/3和GB/T20840.1/3以确保准确性和安全性。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该电压互感器的绝缘水平是多少？
答： 绝缘水平为12/42/75kV，即系统电压12kV，工频耐受电压42kV，雷电冲击耐受电压75kV。
问： 推荐使用什么熔断器？
答： 推荐使用XRNP□-24熔断器，额定电流0.5A，开断能力50kA。
问： 可用的准确级有哪些？
答： 可选准确级为0.2/3P(6P)和0.5/3P(6P)，额定输出按规格书要求。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及其额定输出(VA) COSφ=0.8 (0.2/0.5/1.0/3P) | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|
| JDZX15-20R(CQ) JDZX15-15R(CQ) | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 60 120 200 100 | 300/300 | 85 |
| JDZXF15-20R(CQ) JDZXF15-15R(CQ) | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 30 40 100 | — | — |

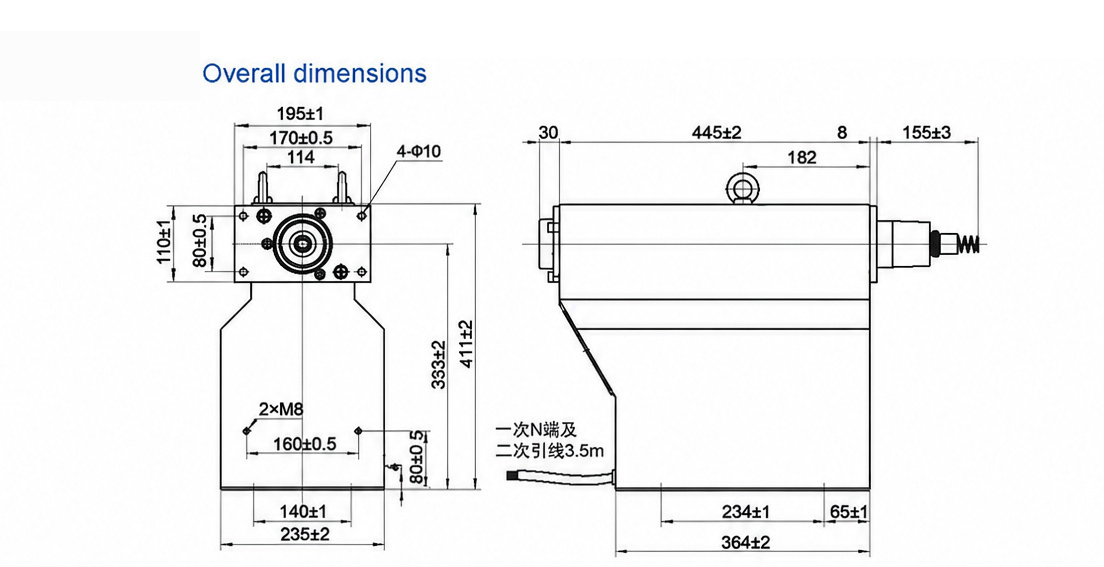

JDZX15-15R-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
