首页产品电压互感器JDZX15-20-CQ
JDZX15-20-CQ 户内单相金属铠装环氧树脂浇注式电压互感器
20kVJDZX15-20-CQ
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2/3P(6P)、0.5/3P(6P)、1.0/3P(6P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX15-20-CQ

JDZX15-20-CQ 户内单相金属铠装环氧树脂浇注式电压互感器

户内单相金属铠装环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平24/65/125kV,适用于50Hz/60Hz电力系统,外壳全接地设计,净重51kg。

核心工程优势

  • 20kV金属铠装电压互感器,多准确级,二次热容量大
工程数据

完整电气与机械规格

型号编号: JDZX15-20-CQ

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/3P(6P)、0.5/3P(6P)、1.0/3P(6P)
额定输出负荷:20VA(0.2),75VA(0.5),120VA(1.0),100VA(3P)
额定频率:50Hz / 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内20kV电压互感器,用于计量和保护;干式环氧绝缘,多准确级,适用于50/60Hz系统。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX15-20-CQ工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/3P(6P)、0.5/3P(6P)、1.0/3P(6P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷20VA(0.2),75VA(0.5),120VA(1.0),100VA(3P)额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz / 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 0.2级或0.5级电能计量
  • 3P/6P级保护应用
  • 绝缘水平24/65/125kV的20kV系统

不建议用于

  • 户外安装
  • 气体绝缘开关设备(GIS)
  • 直流系统
  • 高于24kV的电压

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线;二次端子为1a/1n。带电时切勿短路PT二次侧——会导致危险过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为24/65/125kV,即系统电压24kV,工频耐受电压65kV,雷电冲击耐受电压125kV。

问: 能否在户外使用?

答: 不可以,它专为户内使用设计,名称中的'户内'及其金属铠装结构表明其仅适用于户内。

问: 有哪些准确级可选?

答: 提供0.2/3P(6P)、0.5/3P(6P)和1.0/3P(6P)用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX15-20-CQ
9 列 · 1 行

JDZX15-20 (CQ) 型金属铠装式电压互感器

型号额定电压比 (kV)准确级组合0.20.51.03P二次热极限输出 (VA)重量 (kg)
JDZX15-20 (CQ)20/√3/0.1/√3/0.1/30.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P)207512010040051

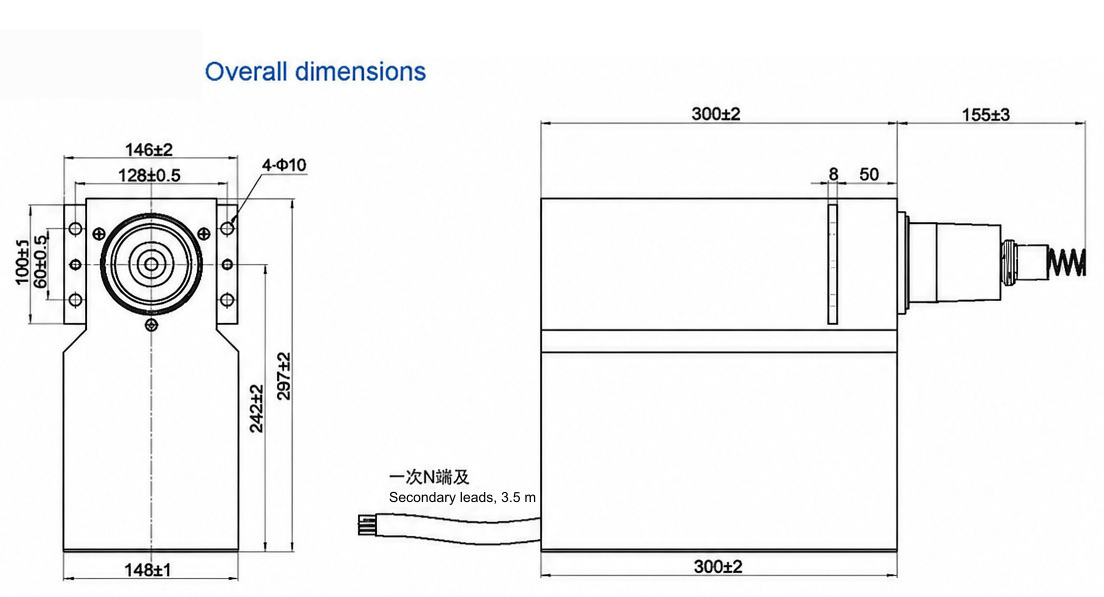

工程图纸

规格与外形图纸

JDZX15-20-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX15-20-CQ

这是一款20kV户内单相电压互感器,将一次电压降至0.1kV,用于中压开关柜中的计量与保护。其干式环氧树脂浇注形成固体绝缘体,因此该产品不含油,在整个使用寿命期内无需进行油处理或泄漏检查。

绕组组件通过真空浇注或自动压力凝胶工艺封装,在铁芯和线圈周围形成无气隙的固体绝缘介质。电气性能涵盖准确级0.2/3P(6P)、0.5/3P(6P)和1.0/3P(6P),额定输出为:0.2级时20VA、0.5级时75VA、1.0级时120VA、3P级时100VA,另有400VA二次热极限输出。绝缘水平为24/65/125kV(50Hz或60Hz),产品重量51kg。

标准目录中的变比和准确级组合适用于重复性开关柜制造,非标准变比和准确级组合可按需报价。每份订单均随附数据表、外形图和例行试验报告,并可提供带文档包的OEM品牌定制。二次侧带电时严禁短路,铭牌端子图规定了接线和单点接地方式。超出已公布额定值的任何参数可按需提供。
