首页产品电压互感器JDZX15-27.5-CQ

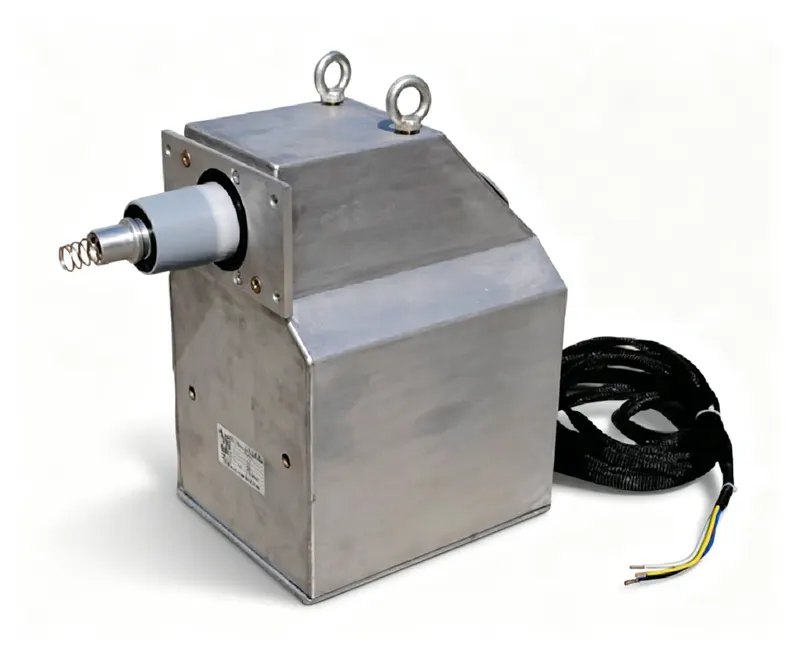

JDZX15-27.5-CQ 户内单相金属铠装环氧树脂浇注式电压互感器
27.5kVJDZX15-27.5-CQ
绕组与原理拓扑内部接线示意图
Primary Winding:27.5kV
Secondary Winding:0.1kV (0.2、0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX15-27.5-CQ

JDZX15-27.5-CQ 户内单相金属铠装环氧树脂浇注式电压互感器

户内单相金属铠装环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平31.5/95/200kV,适用于50Hz/60Hz电力系统,铝壳全接地设计,净重75kg。

核心工程优势

  • 27.5kV金属铠装电压互感器,具有高二次热容量
工程数据

完整电气与机械规格

型号编号: JDZX15-27.5-CQ

电气参数

一次额定电压 (Un):27.5kV
二次绕组电压:0.1kV
计量与保护准确级:0.2、0.5
额定输出负荷:20VA(0.2),50VA(0.5),100VA(1.0),200VA(3P)
额定频率:50Hz / 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):31.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZX15-27.5-CQ是一款27.5kV户内电压互感器,采用环氧树脂绝缘,适用于中压开关设备中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX15-27.5-CQ工厂铭牌标识
一次电压27.5kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2、0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷20VA(0.2),50VA(0.5),100VA(1.0),200VA(3P)额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)31.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz / 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 27.5kV系统中的计量和保护应用
  • 50Hz或60Hz电力系统
  • 高二次热容量要求

不建议用于

  • 户外变电站
  • 气体绝缘开关设备(GIS)
  • 高于27.5kV的高压输电系统
  • 直流系统

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a和1n。PT带电时切勿短路二次侧——会导致危险的过电流。二次绕组应单点接地。遵循IEC 61869-1/3和GB/T20840.1/3标准。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为31.5kV系统;工频耐受95kV;雷电冲击耐受200kV峰值。

问: 准确级和额定容量是多少?

答: 准确级为0.2和0.5,额定容量分别为20VA(0.2)和50VA(0.5)。

问: 该互感器是否适用于户外?

答: 不可以,该产品仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX15-27.5-CQ
9 列 · 1 行

JDZX15-27.5 (CQ) 型金属铠装式电压互感器技术参数

型号额定电压比 (kV)准确级组合准确级及其额定输出(VA) COSφ=0.8 0.2准确级及其额定输出(VA) COSφ=0.8 0.5准确级及其额定输出(VA) COSφ=0.8 1.0准确级及其额定输出(VA) COSφ=0.8 3P二次热极限输出 (VA)重量 (kg)
JDZX15-27.5 (CQ)27.5/0.10.2 0.5205010020040075
工程图纸

规格与外形图纸

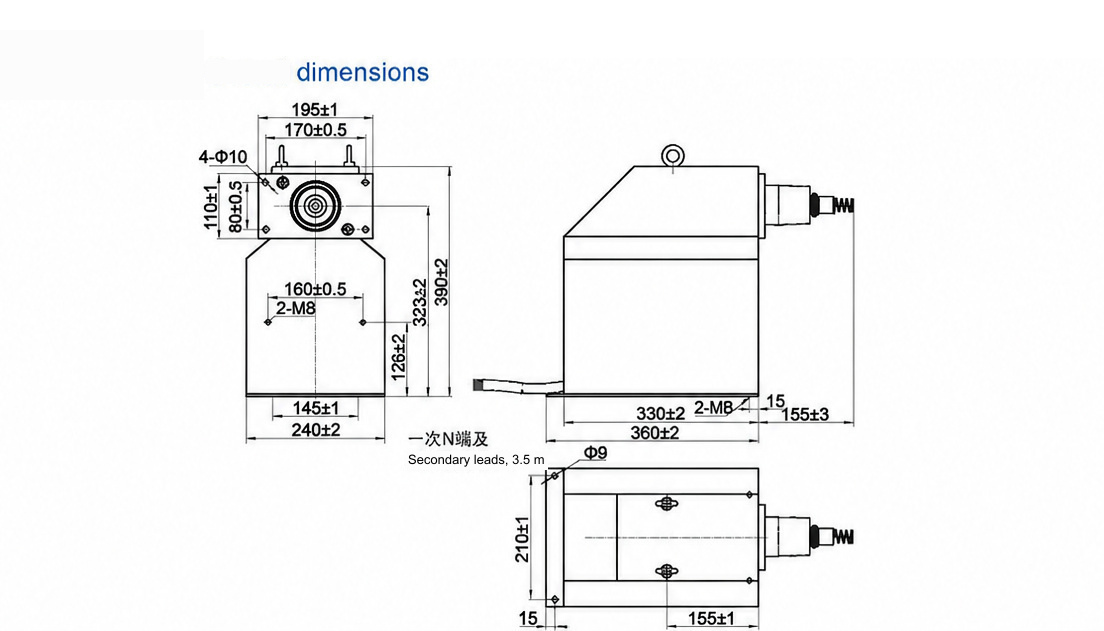

JDZX15-27.5-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX15-27.5-CQ

这是一款室内单相电压互感器,采用干式环氧树脂浇注绝缘系统,额定一次电压27.5 kV,二次电压0.1 kV。浇注树脂本体消除了油浸式设计的液体绝缘维护负担,并为绕组提供适合金属铠装开关柜隔室的固体电介质。绝缘水平为31.5/95/200 kV,适用于50 Hz或60 Hz系统。

准确级可选0.2级或0.5级,额定输出分别为0.2级下20 VA、0.5级下50 VA、1.0级下100 VA、3P级下200 VA,以及400 VA二次热极限输出;整机重量75 kg。这使其成为用于27.5 kV室内母线的计量与保护单元,而非高负荷变电站互感器。典型应用于采用27.5 kV开关柜的风电、光伏和储能汇集变电站。合规性证据和试验文件可按需提供。

送电前,请根据所用准确级核对二次负荷是否与20 VA、50 VA、100 VA和200 VA额定值相符,并按铭牌端子图对二次侧进行单点接地。二次侧在带电时严禁短路。27.5 kV额定值为上限;请勿超过该等级施加电压。变比和准确级变体、文件包及出口包装可按需报价。
