户内单相金属铠装环氧树脂浇注式电压互感器，符合GB/T20840.1/3和IEC61869-1/3标准；额定绝缘水平40.5/95/200kV，适用于50Hz/60Hz电力系统，铝壳全接地设计，净重75kg。
户内35kV电压互感器，用于中压开关设备中的精确电压测量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZX15-35A1-CQ | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/3P(6P)、0.5/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA(0.2),60VA(0.5),150VA(1.0),100VA(3P) | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz / 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：一次侧连接线路和中性点。二次端子为1a和1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需在一点接地。接线和安全遵循IEC 61869-3和GB/T20840.3。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该PT的绝缘水平是多少？
答： 绝缘水平为40.5kV系统；工频耐受电压95kV；雷电冲击耐受电压200kV峰值。
问： 该PT能否用于户外应用？
答： 不可以，它仅设计用于户内，如名称和结构中的'户内'所示。
问： 可用的准确级有哪些？
答： 准确级包括0.2/3P(6P)和0.5/3P(6P)，分别用于测量和保护绕组。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) COSΦ=0.3 (0.2/0.5/1.0/3P) | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|
| JDZX15-35A1 | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 30/60/150/100 | 400 | 75 |
| JDZXF9-35A1 | 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 15/20/-/100 | 200/200 | — |

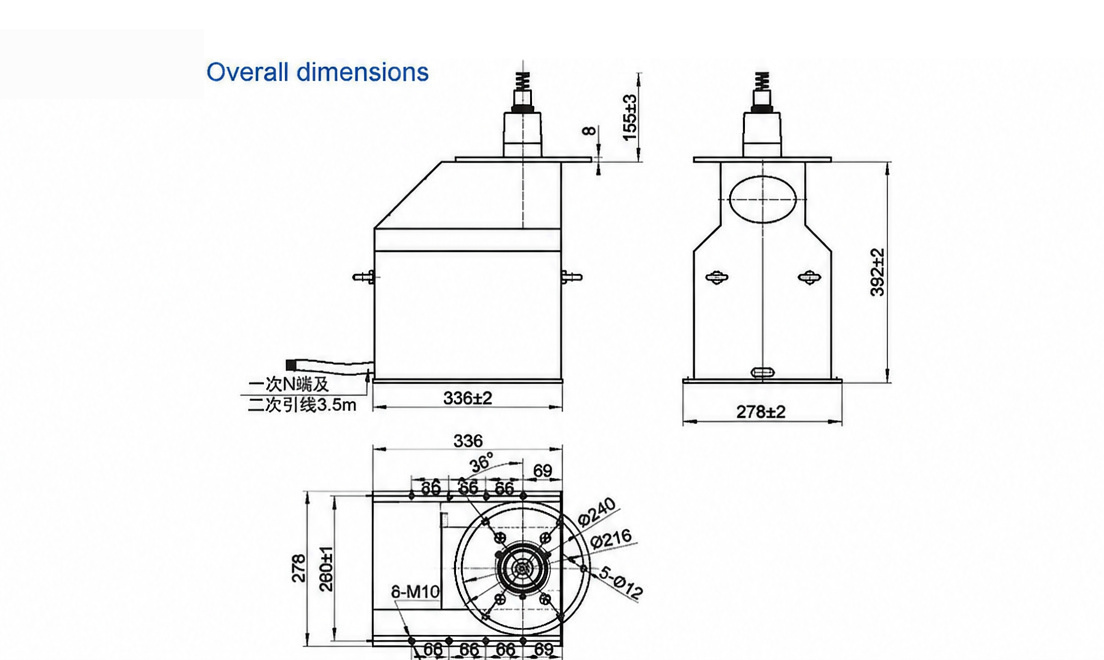

JDZX15-35A1-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
