户内单相金属铠装环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平40.5/95/200kV,适用于50Hz/60Hz电力系统,铝壳全接地设计,净重60kg。
户内35kV电压互感器(PT),用于计量和保护,准确级0.2/3P,绝缘水平40.5kV。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX15-35A2-CQ | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/3P(6P)、0.5/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA(0.2),60VA(0.5),150VA(1.0),100VA(3P) | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz / 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧接线路,二次侧接端子1a/1n。PT带电时严禁短路二次侧——危险过电流。二次绕组需单点接地。遵循IEC 61869-1/3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该PT的绝缘水平是多少?
答: 40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。
问: 可用的准确级有哪些?
答: 0.2/3P(6P)和0.5/3P(6P),用于计量和保护。
问: 是否适用于户外?
答: 不适用,它仅设计用于户内。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及其额定输出(VA) COSΦ=0.8 (0.2/0.5/1.0/3P) | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|
| JDZX15-35A2 | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 30/60/150/100 | 400 | 60 |
| JDZXF9-35A2 | 35/√3/0.1/√3/0.1/3/0.1/3 | 0.2/0.5/3P(6P) | 15/30/40/100 | 300/100 | [On Request] |

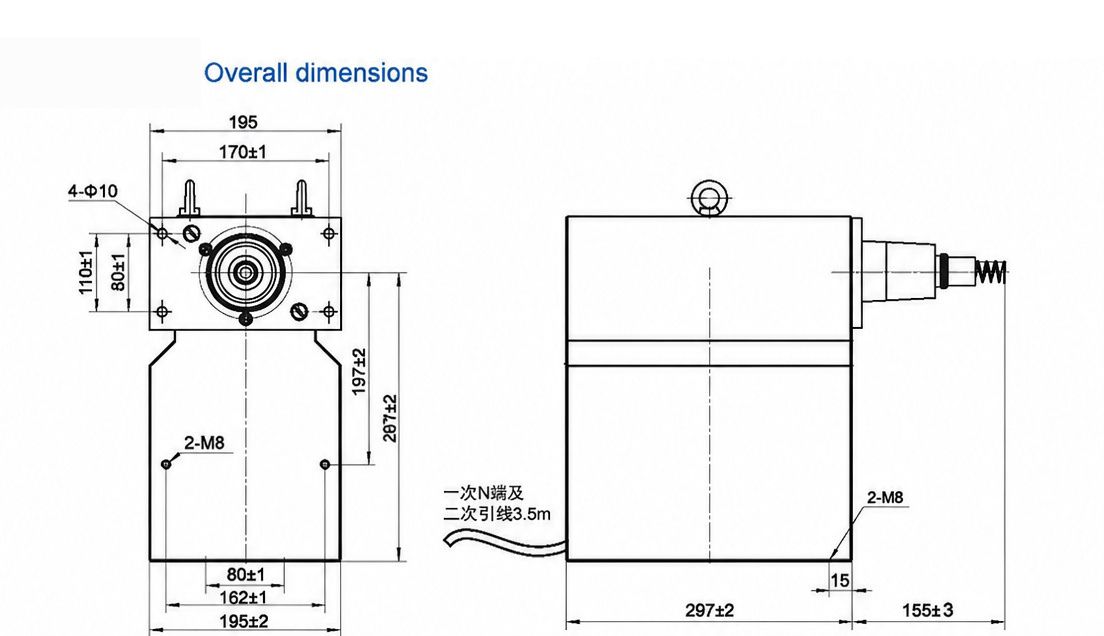

JDZX15-35A2-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
该户内单相电压互感器通常安装于 KYN28 开关柜、环网柜或变电站间隔中,将 35kV 降至 0.1kV,用于计量与保护。其干式环氧树脂浇注及金属铠装结构为 40.5/95/200kV 绝缘水平提供绝缘设计,爬电距离与雷电冲击耐受值详见铭牌及正式数据表。
该产品提供 0.2/3P(6P) 与 0.5/3P(6P) 准确级,额定输出为 0.2 级 30VA、0.5 级 60VA、1.0 级 150VA、3P 级 100VA,二次热极限输出为 400VA,适用于 50Hz 或 60Hz 系统。它适用于无需采用户外设备的户内间隔,符合 IEC 61869 系列标准,试验证书与例行试验报告可按需提供。
送电前,请确认二次负荷不超过所选准确级对应的额定 VA,二次侧应单点接地,且带电时严禁短接二次侧。35kV 等级为其上限,不得施加高于该等级的电压。变比与绕组配置可定制,书面报告资料包及交付条款在询价时确认。
