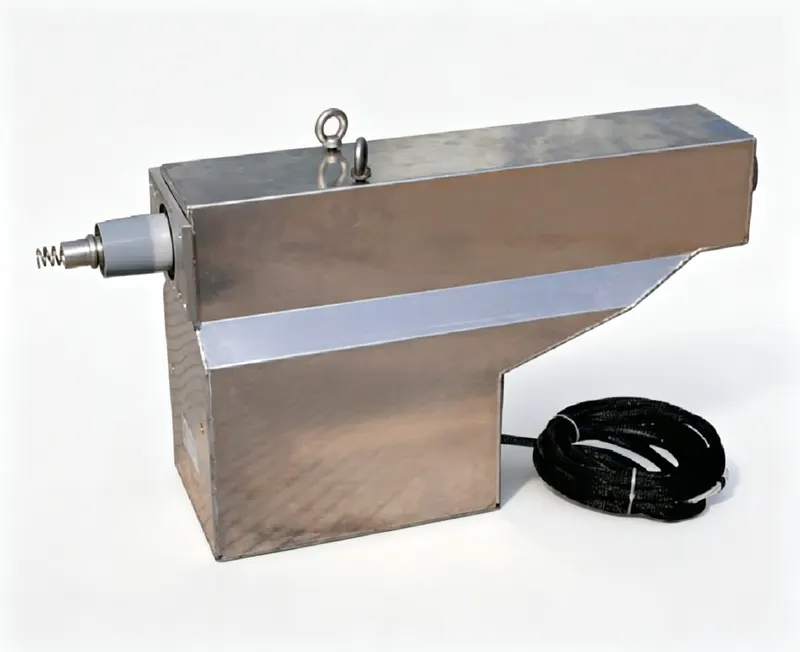

户内单相熔断器集成金属铠装环氧浇注电压互感器,符合GB/T20840.1/3及IEC61869-1/3;额定绝缘水平40.5/95/200kV,匹配XRNP□-40.5熔断器(0.5A,50kA),净重75kg。
户内35kV环氧浇注电压互感器,内置熔断器,适用于中压开关设备中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX15-35AR-CQ | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/3P(6P)、0.5/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA(0.2),60VA(0.5),150VA(1.0),100VA(3P) | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz / 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性点。二次端子为1a/1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。安装遵循IEC 61869-1/3和GB/T20840.1/3。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该电压互感器的绝缘水平是多少?
答: 绝缘水平为40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。
问: 可用的准确级有哪些?
答: 准确级为0.2/3P(6P)和0.5/3P(6P),适用于计量和保护。
问: 是否包含熔断器?
答: 是的,设计匹配XRNP□-40.5熔断器(0.5A,50kA)。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) 0.2 | 额定输出 (VA) 0.5 | 额定输出 (VA) 1.0 | 额定输出 (VA) 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX15-35AR | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P), 0.5/3P(6P) | 30 | 60 | 150 | 100 | 400 | 75 |
| JDZXF9-35AR | 35/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 15 | 30 | 40 | 100 | 300/100 | — |

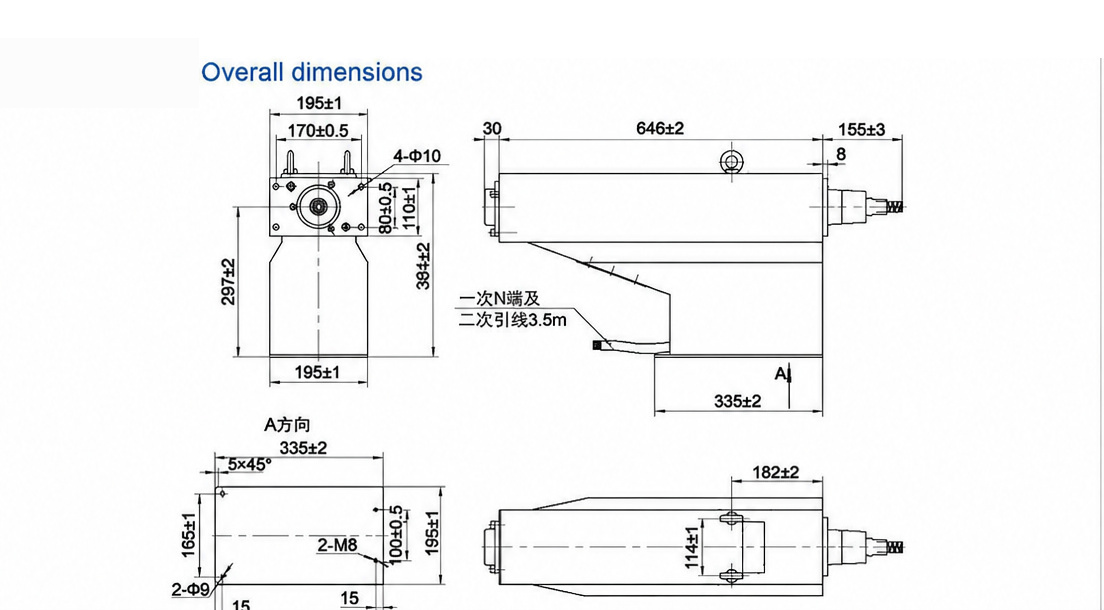

JDZX15-35AR-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZX15-35AR-CQ 为户内单相电压互感器,一次额定电压 35 kV,二次电压 0.1 kV,适用于中压开关柜中的计量与保护用途。其干式环氧树脂浇注结构对计量绕组和保护绕组进行绝缘,金属铠装、内置熔断器的壳体将一次熔断器直接集成于互感器本体之中。
准确级组合为 0.2/3P(6P) 和 0.5/3P(6P),额定输出为:0.2 级 30 VA、0.5 级 60 VA、1.0 级 150 VA、3P 级 100 VA;二次热极限输出为 400 VA,整机重量 75 kg。保护铁芯用于在故障电流水平下保持准确级,内置一次熔断器可就地切除一次侧故障,因而与无熔断器设计相比改变了保护方案。绝缘水平为 40.5/95/200kV,频率 50 Hz 或 60 Hz。
该产品应用于户内中压开关柜和环网柜。送电前,应按额定输出核对二次额定负荷(VA),二次侧应一点接地,且带电时严禁将二次侧短路。校准证书和例行试验文件可按需提供。OEM 品牌标识和试验文件包可按需报价。
