首页产品电压互感器JDZX15-35R-CQ

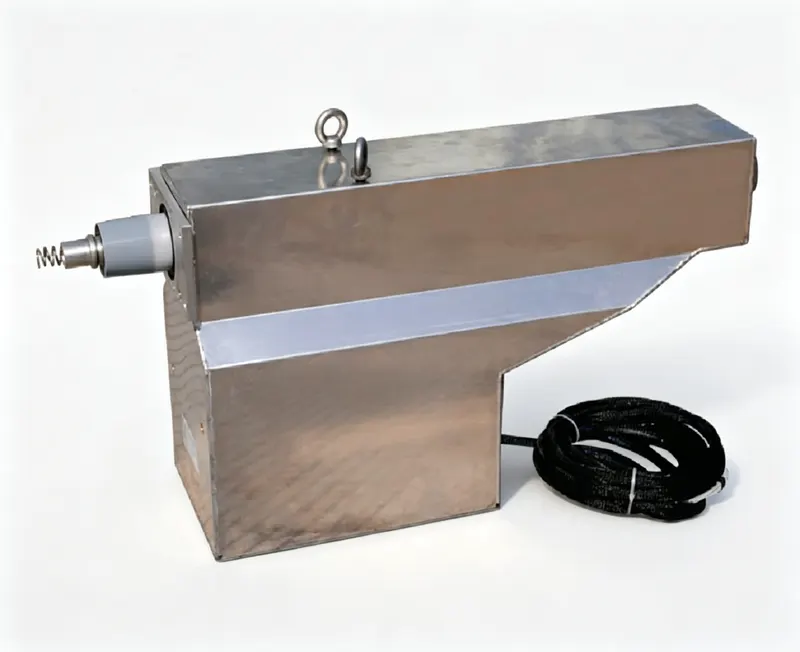

JDZX15-35R-CQ 户内单相内置熔断器金属铠装环氧树脂浇注式电压互感器
35kVJDZX15-35R-CQ
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2/3P(6P)、0.5/3P(6P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX15-35R-CQ

JDZX15-35R-CQ 户内单相内置熔断器金属铠装环氧树脂浇注式电压互感器

户内单相内置熔断器金属铠装环氧树脂浇注式电压互感器,符合GB/T20840.1/3及IEC61869-1/3标准;额定绝缘水平40.5/95/200kV,匹配XRNP□-40.5熔断器(0.5A,50kA),净重95kg。

核心工程优势

  • 35kV内置熔断器金属铠装电压互感器,具有多级准确度
工程数据

完整电气与机械规格

型号编号: JDZX15-35R-CQ

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/3P(6P)、0.5/3P(6P)
额定输出负荷:60VA(0.2),120VA(0.5),180VA(1.0),100VA(3P)
额定频率:50Hz / 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内35kV内置熔断器电压互感器,适用于中压开关设备中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX15-35R-CQ工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/3P(6P)、0.5/3P(6P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷60VA(0.2),120VA(0.5),180VA(1.0),100VA(3P)额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz / 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 0.2或0.5准确级的电能计量
  • 需要3P或6P准确级的保护应用
  • 50Hz或60Hz频率的系统
  • 环氧树脂绝缘干式安装

不建议用于

  • 无附加外壳的户外安装
  • 气体绝缘开关设备(GIS)应用
  • 高于40.5kV的高压系统
  • 直流系统或非正弦波形
  • 需要超过180VA的极高负载

拓扑与接线

对于电压互感器(PT):根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。在通电时切勿短路PT的二次侧——会导致危险的过电流。将二次绕组单点接地。确保熔断器额定值正确(XRNP□-40.5,0.5A,50kA)并在通电前安装。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 该互感器额定系统电压为40.5kV,工频耐受电压为95kV,雷电冲击耐受电压峰值为200kV。

问: 该互感器能否同时用于计量和保护?

答: 是的,它提供0.2/3P(6P)和0.5/3P(6P)准确级,适用于电能计量和保护应用。

问: 该互感器是否适用于户外安装?

答: 不可以,它仅设计用于室内。对于户外应用,需要额外的防风雨外壳。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX15-35R-CQ
9 列 · 2 行

JDZX15-35R (CQ) 型金属铠装式电压互感器 技术参数

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0额定输出(VA) 3P二次热极限输出(VA)重量(kg)
JDZX15-35R (CQ)35/√3/0.1/√3/0.1/√30.2/3P(6P) 0.5/3P(6P)6012018010080095
JDZXF15-35R (CQ)35/√3/0.1/√3/0.1/√3/0.1/√30.2/0.5/3P(6P)304040100600/300—

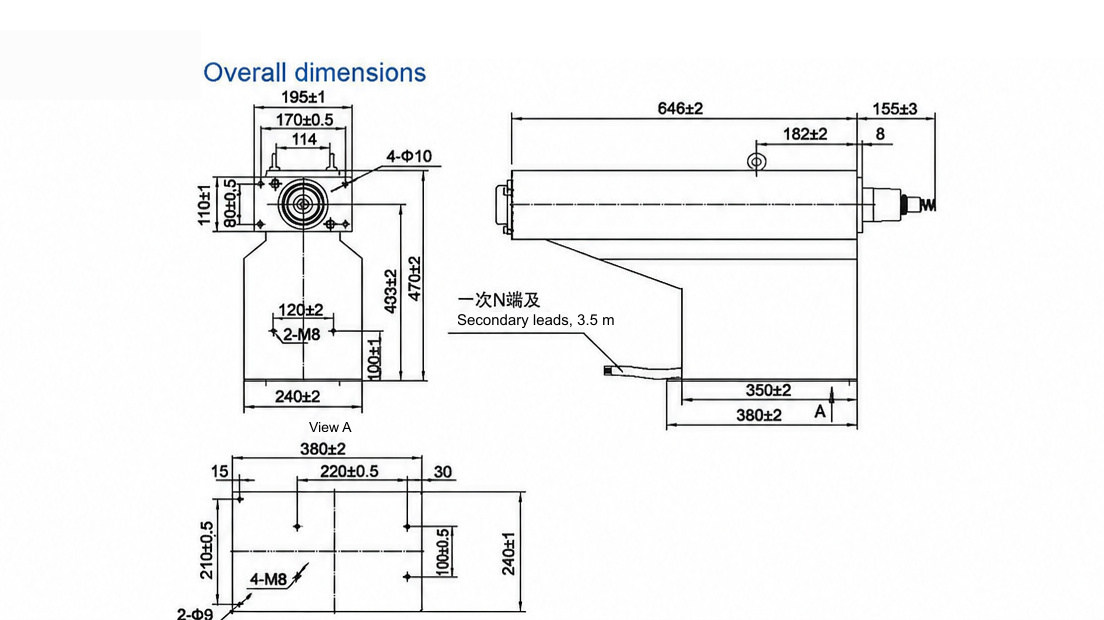

工程图纸

规格与外形图纸

JDZX15-35R-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX15-35R-CQ

该产品为用于35kV系统的户内单相电压互感器,将一次电压降至0.1kV,供计量与保护使用。其绝缘本体由环氧树脂浇注而成,带内置熔断器的金属铠装外壳为设计中的固有组成部分,而非附加配置。

该产品可提供0.2/3P(6P)和0.5/3P(6P)准确级组合,额定输出为:0.2级60VA、0.5级120VA、1.0级180VA、3P级100VA,二次热极限输出为800VA。额定电压比为35/√3/0.1/√3/0.1/√3。绝缘水平为40.5/95/200kV,重量为95kg。产品符合IEC 61869系列标准;例行试验和型式试验文件可按需提供。

该产品用于重工业配电的户内开关柜,如冶金、矿山、水泥和化工工厂。安装、电气间隙和端子布置须遵循外形图和铭牌。带电时严禁将二次侧短路,并须在一点接地。在不需要最高准确级的场合,选用较低准确级可避免不必要的成本。电压比和准确级选项、试验文件及交货周期均在询价时确认。
