首页产品电压互感器JDZX15-6R-CQ

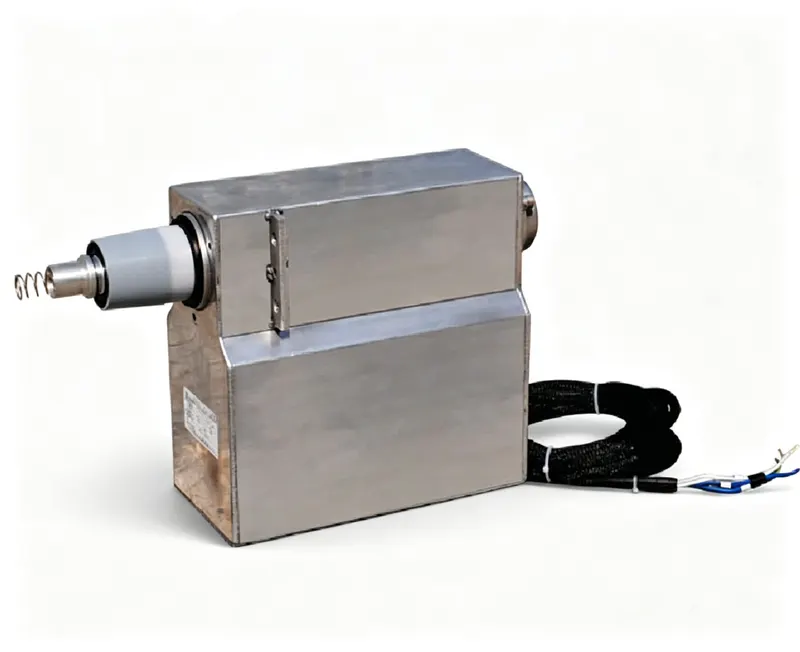

JDZX15-6R-CQ 户内单相金属铠装棕红色环氧树脂浇注式电压互感器
6kVJDZX15-6R-CQ
绕组与原理拓扑内部接线示意图
Primary Winding:6kV
Secondary Winding: (0.2 / 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX15-6R-CQ

JDZX15-6R-CQ 户内单相金属铠装棕红色环氧树脂浇注式电压互感器

户内单相金属铠装棕红色环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定频率50/60Hz;产品重量:48kg,铝壳结构,内置熔断器。

核心工程优势

  • 6kV金属铠装棕红色单相电压互感器,多准确级
工程数据

完整电气与机械规格

型号编号: JDZX15-6R-CQ

电气参数

一次额定电压 (Un):6kV
计量与保护准确级:0.2 / 0.5
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内单相电压互感器,适用于10kV系统,绝缘水平12/42/75kV,适用于中压开关柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX15-6R-CQ工厂铭牌标识
一次电压6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2 / 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜面板
  • 10kV系统中的计量和保护应用
  • 环网柜或类似设备中的单相电压测量
  • 户内环境下使用干式环氧树脂绝缘

不建议用于

  • 无额外防护的户外安装
  • 高于12kV的高压系统
  • 电流测量应用
  • 未经改造的气体绝缘开关设备(GIS)

拓扑与接线

对于电压互感器(PT):按照IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组应单点接地。确保按设计在一次侧安装熔断器。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的准确级是多少?

答: 准确级为0.2/0.5,适用于计量和保护。

问: 绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。

问: 该互感器是否适用于户外?

答: 不适用,该互感器仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX15-6R-CQ
9 列 · 3 行

JDZX15-10、6R (CQ) 型金属铠装式电压互感器技术参数

型号额定电压比 (kV)准确级组合准确级及其额定输出(VA) COSφ=0.8 0.2准确级及其额定输出(VA) COSφ=0.8 0.5准确级及其额定输出(VA) COSφ=0.8 1.0准确级及其额定输出(VA) COSφ=0.8 3P二次热极限输出 (VA)重量 (kg)
JDZX15-10R (CQ)10/√3/0.1/√3/0.1/30.2/3P(6P)256018010040048
JDZX15-6R (CQ)6/√3/0.1/√3/0.1/30.5/3P(6P)256018010040048
—1.0/3P(6P)256018010040048
工程图纸

规格与外形图纸

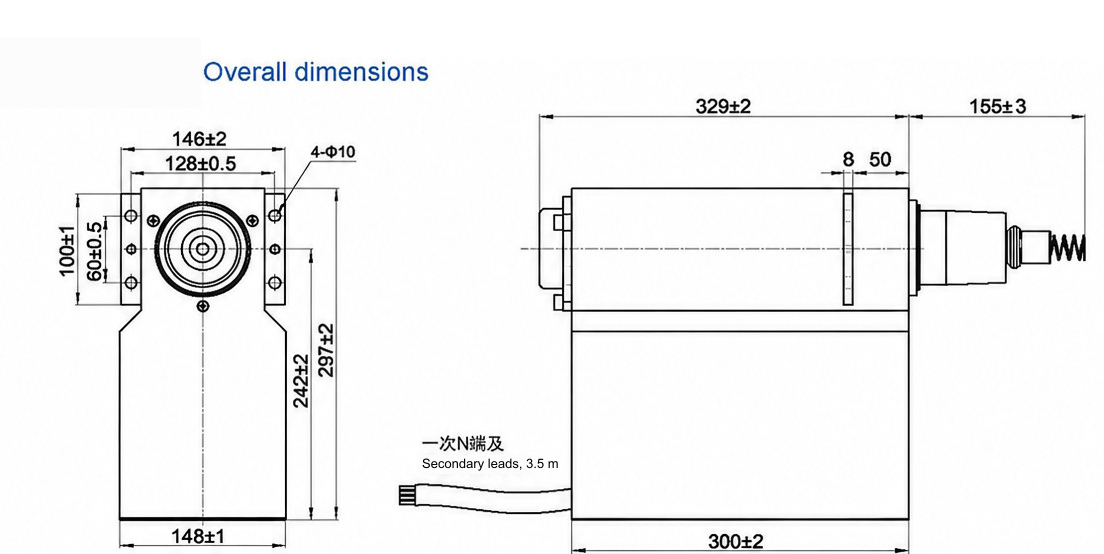

JDZX15-6R-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX15-6R-CQ

这是一款用于6kV系统的户内单相电压互感器,适用于计量与保护。其0.2级和0.5级准确级可支持电能计量,精度直接影响计费结果。该产品为干式环氧树脂浇注、金属铠装结构,电压比为6/√3/0.1/√3/0.1/3,绝缘水平为7.2/32/60kV,适用频率50/60Hz。

在参数表中,0.5级提供60VA,3P级提供100VA,二次热极限输出为400VA,重量为48kg。与油浸式或SF6设计相比,该干式产品无需处理液体,适合户内安装。典型应用场景包括轨道交通、数据中心、医院和水务设施等基础设施。二次侧带电时严禁短路;应遵守端子标识,并在一点将二次侧接地。投运前,应核对极性和变比。该产品不适用于户外使用,误用可能影响安全。可按需提供定制变比和准确级;请通过销售团队索取数据表和试验报告。

同系列其他型号

同一产品族、不同规格参数 —— 选型前可横向对比。

JDZX15-10R2-CQ 户内单相金属铠装棕红色环氧树脂浇注式电压互感器
10kV
电压互感器(VT / PT)50/60Hz

JDZX15-10R2-CQ

户内单相金属铠装棕红色环氧树脂浇注式电压互感器

户内单相金属铠装棕红色环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz;产品重量:85kg,铝壳结构,内置熔断器。

准确级0.2 / 0.5
绝缘类型干式环氧树脂浇注
额定负荷详询厂家
查看规格
JDZX15-10R(CQ) 户内单相金属铠装棕红色环氧树脂浇注式电压互感器
10kV
电压互感器(VT / PT)50/60Hz

JDZX15-10R-CQ

户内单相金属铠装棕红色环氧树脂浇注式电压互感器

户内单相金属铠装棕红色环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz;产品重量:48kg,铝壳结构,内置熔断器。

准确级0.2 / 0.5
绝缘类型干式环氧树脂浇注
额定负荷详询厂家
查看规格
JDZX15-15-CQ 户内单相金属铠装环氧树脂浇注式电压互感器
15kV
电压互感器(VT / PT)50Hz / 60Hz

JDZX15-15-CQ

户内单相金属铠装环氧树脂浇注式电压互感器

符合GB/T20840.1/3和IEC61869-1/3标准的户内单相金属铠装环氧树脂浇注式电压互感器;额定绝缘水平18/55/105kV,适用50Hz/60Hz,铝壳全接地结构。

准确级0.2/3P(6P)、0.5/3P(6P)、1.0/3P(6P)
绝缘类型干式环氧树脂浇注
额定负荷20VA(0.2),75VA(0.5),120VA(1.0),100VA(3P)
查看规格
