户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
户内20kV电压互感器，具有双二次绕组用于计量和保护，适用于环网柜应用。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZXF9-20-15 | 工厂铭牌标识 |
| 一次电压 | 20kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/0.2/6P,0.2/0.5/6P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 40VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 24/65/125kV,18/55/105kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：一次侧连接线路和中性点。二次端子1a/1n用于主计量绕组，2a/2n用于辅助绕组，3a/3n用于保护绕组（如有）。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。并联操作时确保极性正确。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该互感器的绝缘水平是多少？
答： 绝缘水平为24/65/125kV，即设备最高电压24kV，工频耐受电压65kV，雷电冲击耐受电压峰值125kV。
问： 该互感器可以户外使用吗？
答： 不可以，它仅设计用于户内，名称中的“户内”及其环氧树脂浇注结构已表明。
问： 可用的准确级有哪些？
答： 准确级为0.2/0.2/6P和0.2/0.5/6P，额定输出分别为30VA、40VA和100VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出 (VA) COSφ=0.8 | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|
| JDZ9-20 JDZ9-15 | 20/0.1 15/0.1 | 0.2 0.5 1.0 | 60 150 300 | 800 | 68 |
| JDZ9-20 JDZ9-15 | 20/0.1 15/0.1 | 0.2/0.2 0.2/0.5 0.5/0.5 | 30 40 50 | 2×400 | 68 |
| JDZ9-20G JDZ9-15G | 20/0.1/0.1 15/0.1/0.1 | 0.2/0.2P 0.5/0.2P | 60 150 | 400 | 68 |
| JDZ9-20G JDZ9-15G | 20/0.1/0.1 15/0.1/0.1 | 0.2/0.2P 0.5/0.2P | 30 30 | 2×200 | 68 |

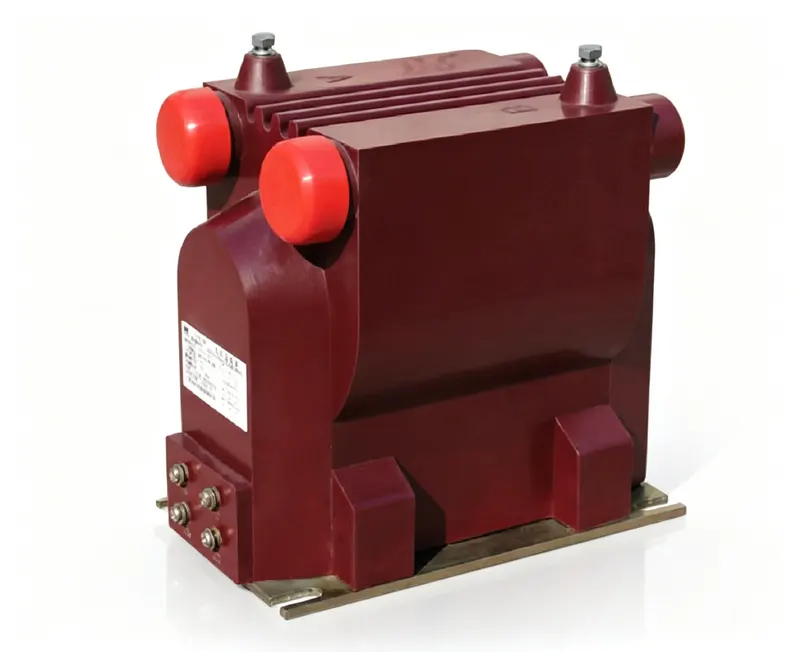

JDZXF9-20-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
