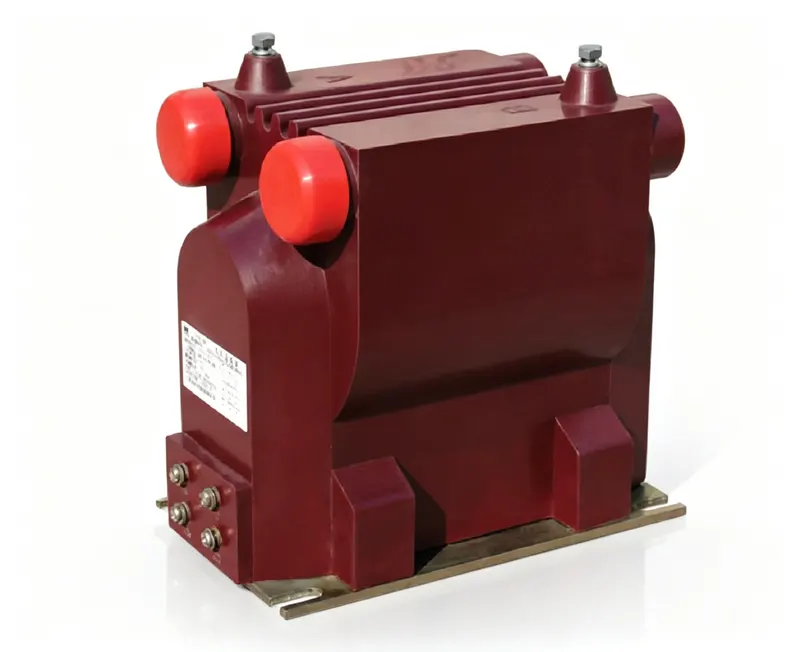

户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于20kV系统的户内单相电压互感器（PT），环氧树脂绝缘，具有多种准确级和额定输出。适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZXF9-20-15AG | 工厂铭牌标识 |
| 一次电压 | 20kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 15VA / 15VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 24/65/125kV,18/55/105kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：一次侧连接线路和中性点。二次端子1a/1n用于计量，如果有保护绕组则使用额外端子。PT带电时切勿短路二次侧——危险过电流。二次绕组需单点接地。一次侧应安装合适的熔断器。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该PT的绝缘水平是多少？
答： 它有两个绝缘水平：24/65/125kV和18/55/105kV。第一个数值是设备最高电压（Um），中间是工频耐受电压（kV有效值），最后是雷电冲击耐受电压（kV峰值）。
问： 该PT能否同时用于计量和保护？
答： 可以，它有多组二次绕组，计量用准确级0.2/0.5，保护用6P(3P)，对应额定输出分别为15VA、15VA和100VA。
问： 该PT是否适用于户外安装？
答： 不可以，它仅设计用于户内，产品名称中的“户内”和环氧树脂浇注结构均表明这一点。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出及其额定输出 (VA) COSφ=0.8 (0.2) | 额定输出及其额定输出 (VA) COSφ=0.8 (0.5) | 额定输出及其额定输出 (VA) COSφ=0.8 (1.0) | 额定输出及其额定输出 (VA) COSφ=0.8 (3P/6P) | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ9-20A JDZ9-15A | 20/0.1 15/0.1 | 0.2 0.5 1.0 | 50 | 100 | 200 | / | 600 | 46 |
| JDZF9-20A JDZF9-15A | 20/0.1/0.1 15/0.1/0.1 | 0.2/0.5 | 20 | 30 | 60 | / | 2×300 | 46 |
| JDZX9-20AG JDZX9-15AG | 20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 30 | 60 | 100 | 100 | 400 | 46 |
| JDZFX9-20AG JDZFX9-15AG | 20/√3/0.1/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 15 | 15 | / | 100 | 2×200 | 46 |

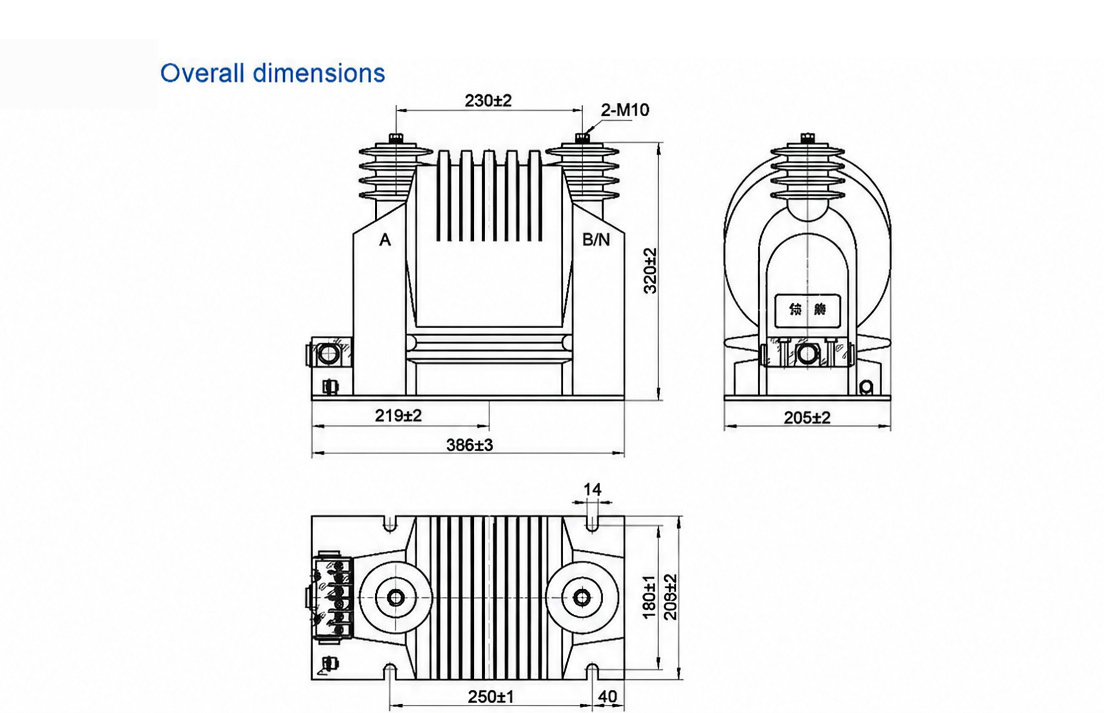

JDZXF9-20-15AG 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
