首页产品电压互感器（VT / PT）JDZXF9-20-15DG

20kVJDZXF9-20-15DG

绕组与原理拓扑内部接线示意图

Primary Winding:20kV

Secondary Winding:0.1kV (0.2/0.2/6P(3P),0.2/0.5/6P(3P))

Safety:Follow nameplate terminal diagram; ground secondary at one point

电压互感器（VT / PT）通过 IEC 61869-3 认证

型号编号：JDZXF9-20-15DG

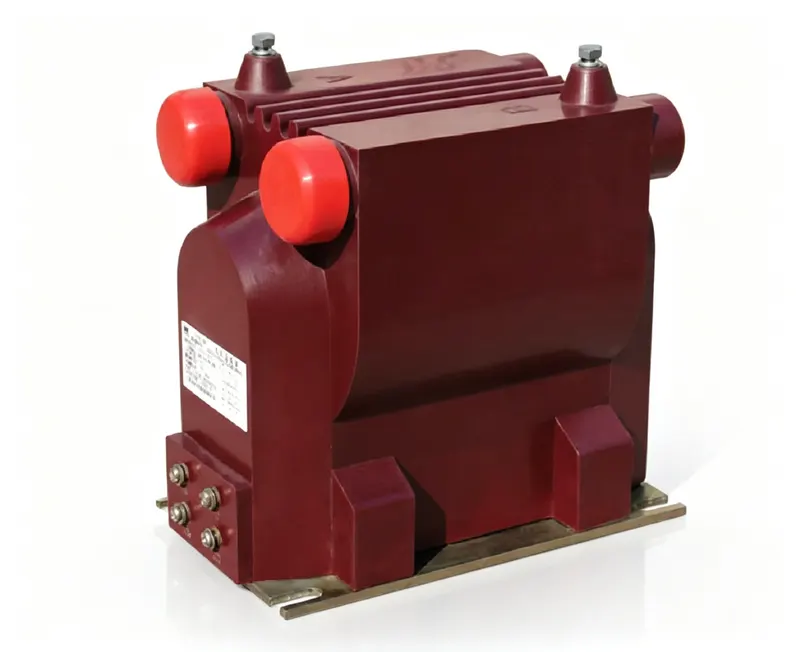

JDZXF9-20-15DG 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

户内单相环氧树脂浇注结构
重量94kg

工程数据

完整电气与机械规格

型号编号： JDZXF9-20-15DG

电气参数

一次额定电压 (Un)：20kV

二次绕组电压：0.1kV

计量与保护准确级：0.2/0.2/6P(3P),0.2/0.5/6P(3P)

额定输出负荷：30VA / 50VA / 150VA

额定频率：50Hz or 60Hz

绝缘与耐受额定值

绝缘系统：Dry Epoxy Resin

绝缘水平 (BIL)：24/65/125kV,18/55/105kV

局部放电水平：< 5 pC at 1.2 Un

环境等级：

标准符合性：

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于20kV系统的户内单相环氧树脂电压互感器，具有多种准确级和额定输出，适用于环网柜中的计量和保护。

综合规格矩阵

参数	规格	验证标准
产品类型	Voltage Transformer (VT) / Potential Transformer (PT)	[On Request]
型号代码	JDZXF9-20-15DG	工厂铭牌标识
一次电压	20kV	额定电压试验 (IEC 61869-1/3)
二次电压	0.1kV	额定频率下的变比校验
准确级	0.2/0.2/6P(3P),0.2/0.5/6P(3P)	准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷	30VA / 50VA / 150VA	额定 VA 下负荷试验
绝缘类型	Dry Epoxy Resin	按标准进行的介电试验
绝缘水平 (BIL)	24/65/125kV,18/55/105kV	工频与雷电冲击耐受
标准	[On Request]	按所列标准认证
频率	50Hz or 60Hz	依据 IEC 61869-1
环境	[On Request]	按数据表限值

适用与不适用边界

理想适用于

户内环网柜（RMU）应用
20kV配电系统中的电压测量和保护
0.2级准确度计量
6P级准确度保护
50Hz或60Hz系统

不建议用于

户外安装
电流测量
高于24kV的高压输电系统
未经适配的气体绝缘开关设备（GIS）
直流系统

拓扑与接线

对于电压互感器（PT）：一次侧连接线路和中性点。二次端子为1a/1n（主绕组）、2a/2n（二次绕组）、3a/3n（如有第三绕组）。确保极性正确。严禁在带电情况下短路PT二次侧，否则会产生危险过电流。二次绕组应单点接地。遵循IEC 61869-3和GB/T20840.3。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准： [On Request]

型式试验报告： [On Request]
校准证书： [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

若 S_total < 0.25 × S_rated：需加补偿负荷以维持准确度。
若 S_total > S_rated：无法保证准确级。

产品常见问题

问：该电压互感器的绝缘水平是多少？

答：绝缘水平为24/65/125kV，即系统电压24kV，工频耐受65kV，雷电冲击耐受125kV峰值。另有18/55/105kV的较低绝缘水平。

问：可用的准确级有哪些？

答：准确级为0.2/0.2/6P(3P)或0.2/0.5/6P(3P)，适用于多个二次绕组。

问：该互感器是否适用于户外？

答：不可以，产品名称中标注“户内”，仅设计用于室内使用。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXF9-20-15DG
9 列 · 8 行

表一 JDZ9-20、15D JDZ9X-20、15DG

型号	额定电压比 (kV)	准确级组合	额定输出 (VA) 0.2	额定输出 (VA) 0.5	额定输出 (VA) 1.0	额定输出 (VA) 3P	二次热极限输出 (VA)	重量 (kg)
JDZ9-20D	20/0.1	0.2	100	200	400	/	1000	94
JDZ9-15D	15/0.1	0.2	100	200	400	/	1000	94
JDZ9-20	20/0.1/0.1	0.2/0.2	50	50	/	/	2×500	94
JDZ9-15D	15/0.1/0.1	0.2/0.2	50	50	/	/	2×500	94
JDZ9X-20DG	20/√3/0.1/√3/0.1/√3	0.2/0.5(3P)/0.5(3P)	80	150	250	150	600	94
JDZ9X-15DG	15/√3/0.1/√3/0.1/√3	0.2/0.5(3P)/0.5(3P)	80	150	250	150	600	94
JDZ9X-20G	20/√3/0.1/√3/0.1/√3	0.2/0.5(3P)/0.5(3P)	30	50	/	150	2×300	94
JDZ9X-15DG	15/√3/0.1/√3/0.1/√3	0.2/0.5(3P)/0.5(3P)	30	50	/	150	2×300	94

工程图纸

规格与外形图纸

原始图片，未经压缩

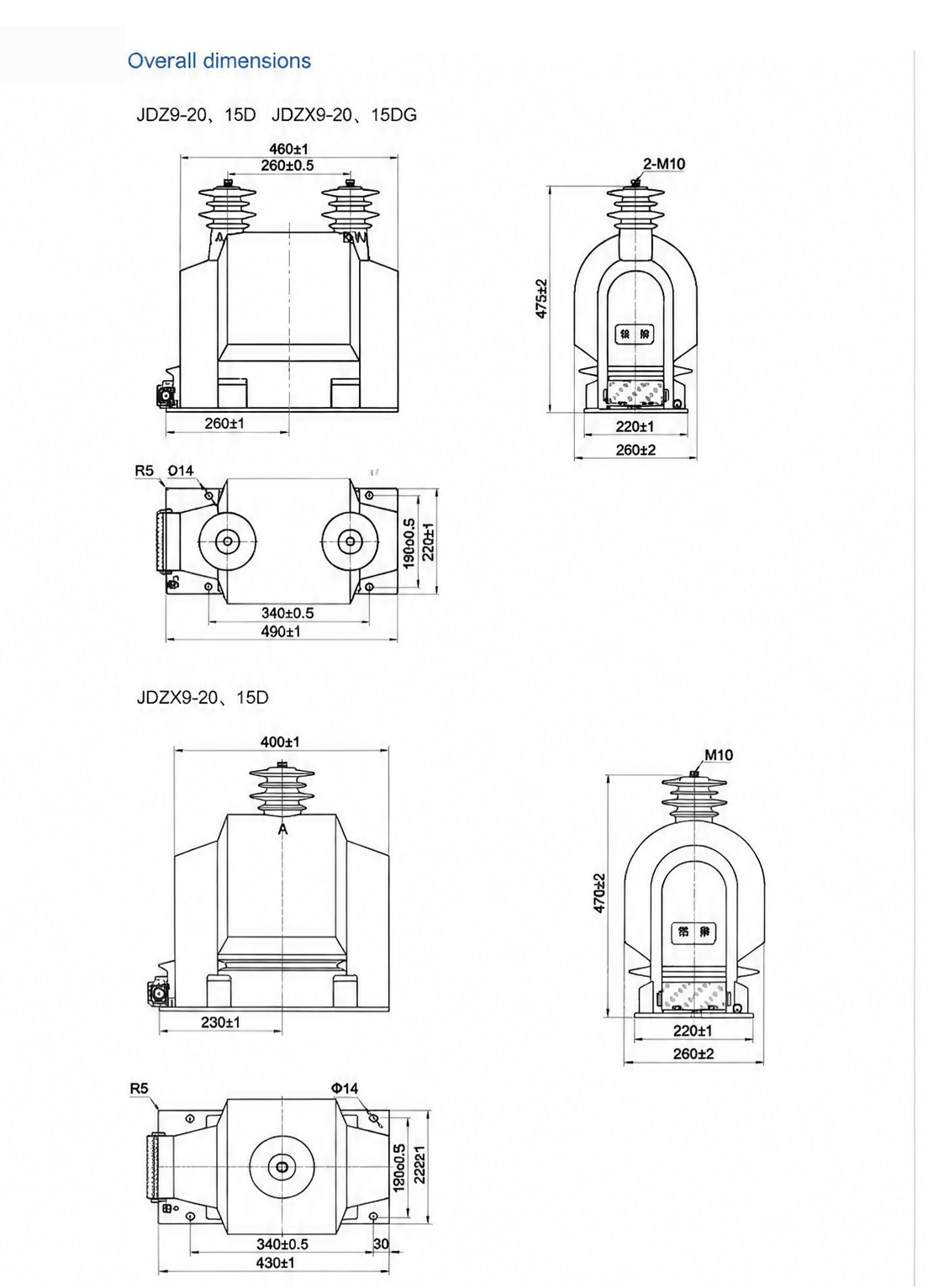

JDZXF9-20-15DG 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
