首页产品电压互感器JDZXF9-20-15G

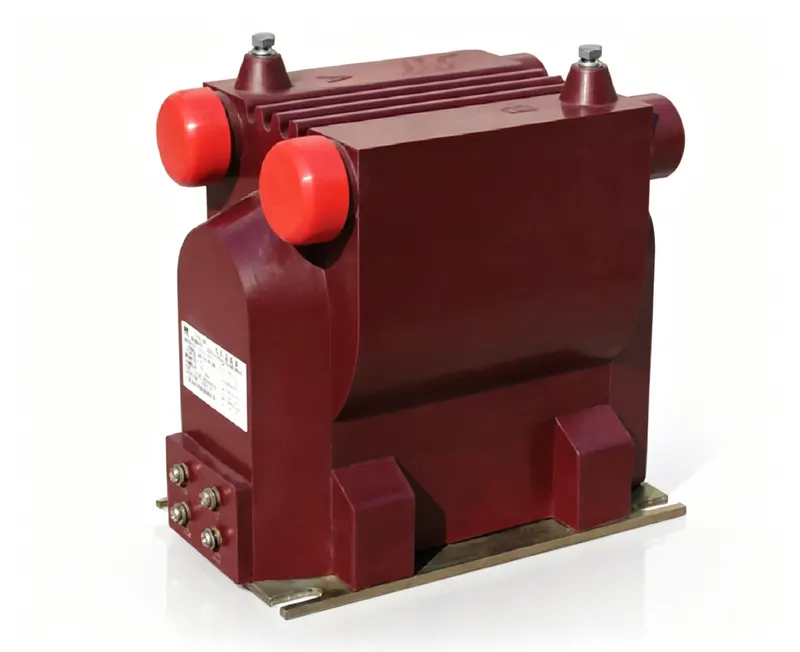

JDZXF9-20-15G 户内单相环氧树脂浇注式电压互感器
20kVJDZXF9-20-15G
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2/0.2/6P(3P),0.2/0.5/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXF9-20-15G

JDZXF9-20-15G 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量68kg
工程数据

完整电气与机械规格

型号编号: JDZXF9-20-15G

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/0.2/6P(3P),0.2/0.5/6P(3P)
额定输出负荷:30VA / 30VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV,18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内20kV电压互感器,带双二次绕组,计量用0.2级,保护用6P绕组。适用于环网柜开关设备。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZXF9-20-15G工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/0.2/6P(3P),0.2/0.5/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 30VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV,18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 20kV系统中的计量与保护
  • 0.2准确级的电能计量
  • 带6P保护绕组的绝缘监测

不建议用于

  • 户外变电站安装
  • 气体绝缘开关设备(GIS)应用
  • 直流系统或非正弦波形
  • 海拔超过1000m且未降容的高海拔安装

拓扑与接线

对于电压互感器(PT):一次侧接线路和中性点。二次端子:1a/1n为主绕组,2a/2n为二次绕组,3a/3n为保护绕组。二次中性点(1n)单点接地。PT带电时严禁短路二次侧——会导致危险过电流。确保一次侧有适当熔断器。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为24/65/125kV,即系统电压24kV,工频耐受65kV,雷电冲击耐受125kV峰值。另有18/55/105kV的低电压等级变体。

问: 可用的准确级有哪些?

答: 准确级为0.2/0.2/6P(3P)或0.2/0.5/6P(3P),分别用于计量和保护绕组。

问: 该互感器可以户外使用吗?

答: 不可以,它仅设计用于户内,通常用于环网柜。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXF9-20-15G
9 列 · 4 行

JDZ9-20、15 JDZ9-20、15G 型电压互感器技术参数

型号额定电压比准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1额定输出 (VA) 3P二次热极限输出 (VA)重量 (kg)
JDZ9-20 JDZ9-1520/0.1 15/0.10.2 0.5 0.2/0.560150300/80068
JDZ9-20 JDZ9-1520/0.1 15/0.10.2/0.2 0.2/0.5 0.5/0.5304050/2×40068
JDZ9-20G JDZ9-15G20/√3/0.1/√3 15/√3/0.1/√30.2(6P) 0.5(6P)60150/10040068
JDZ9-20G JDZ9-15G20/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√30.2/0.2(6P) 0.2/0.5(6P)3030/1002×20068

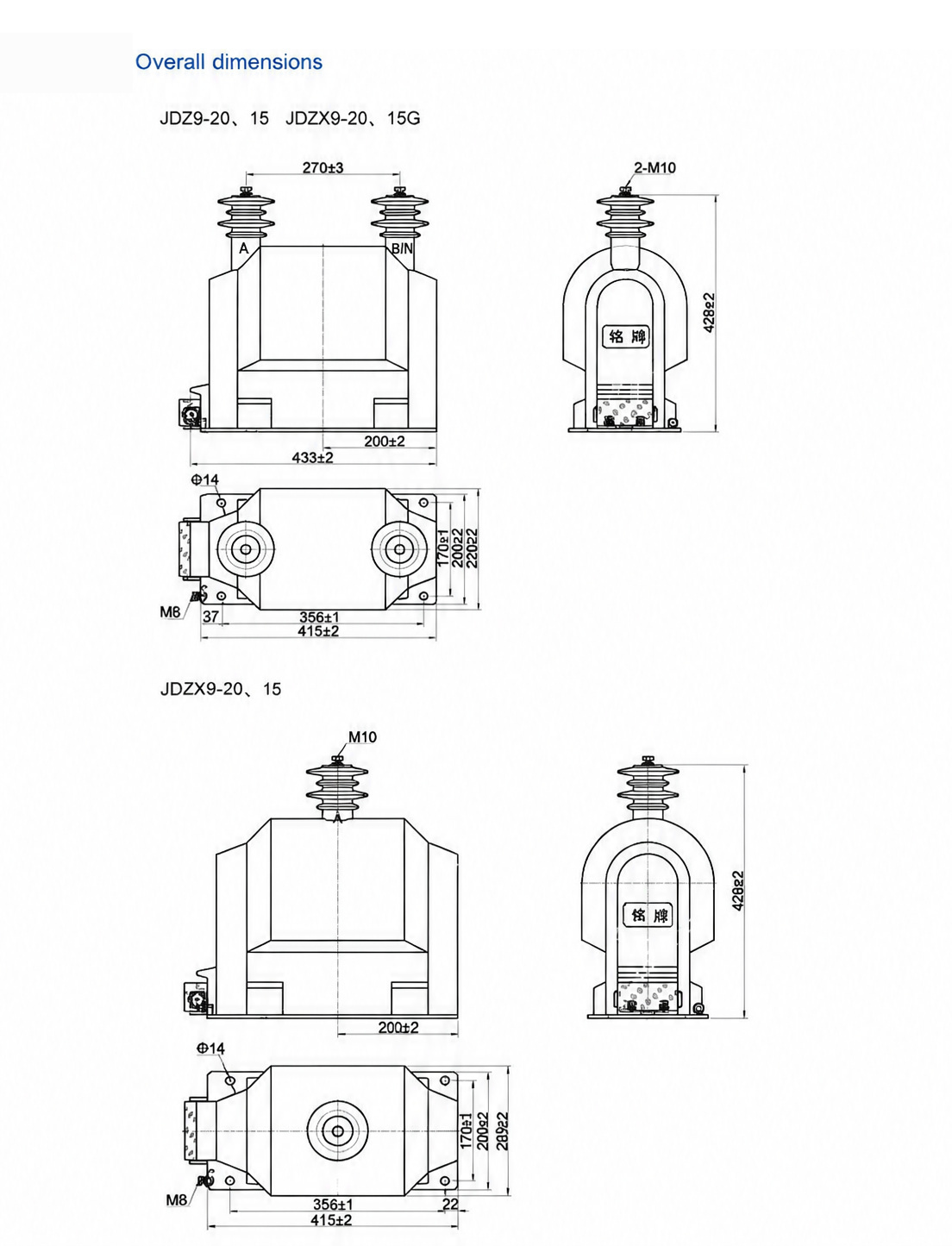

工程图纸

规格与外形图纸

JDZXF9-20-15G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXF9-20-15G

该户内单相电压互感器专为20 kV开关柜及环网柜柜体设计,将一次电压降至0.1 kV,用于计量与保护。其环氧树脂浇注结构适用于中压柜体内的永久性安装,满足对干燥、免维护绝缘系统的要求。

JDZXF9-20-15G为干式环氧树脂浇注产品,适用于50 Hz或60 Hz运行,准确级组合为0.2/0.2/6P(3P)或0.2/0.5/6P(3P),额定输出为30 VA / 30 VA / 100 VA。绝缘水平24/65/125 kV和18/55/105 kV覆盖20 kV等级。68 kg的重量体现了浇注树脂本体。工厂例行检验包括变比与极性验证;二次侧带电时严禁短路。

产品符合GB/T 20840系列,试验文件与图纸可按需提供。本产品仅适用于户内,不得安装于户外暴露场所。二次侧应一点接地,并遵循铭牌端子图接线。可提供出口包装与售后支持;特殊变比与准确级可按需报价。
