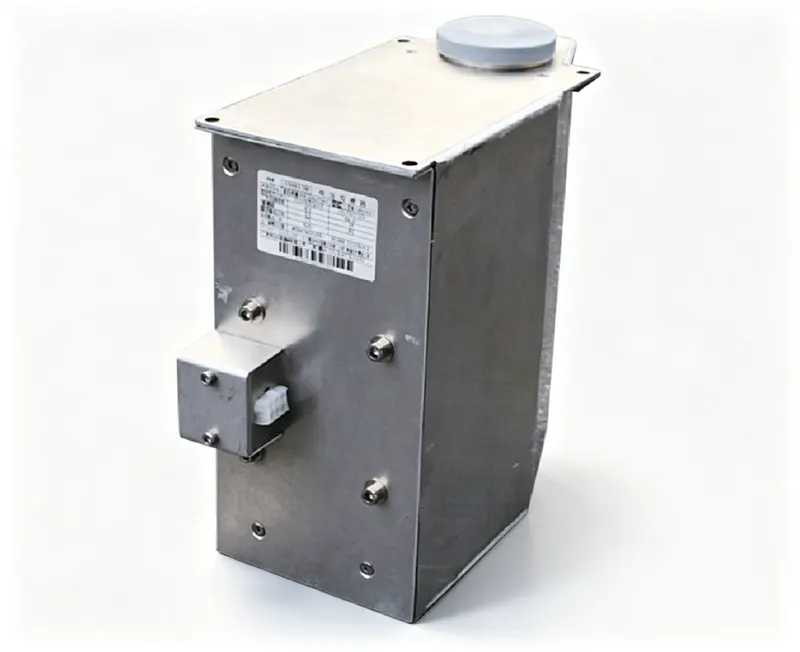

JDZXM15-10-CQ 户内单相金属铠装环氧树脂浇注式电压互感器
10kVJDZXM15-10-CQ
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding: (0.2 / 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXM15-10-CQ

JDZXM15-10-CQ 户内单相金属铠装环氧树脂浇注式电压互感器

户内单相金属铠装环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz,重量28kg,铝壳密封结构。

核心工程优势

  • 10kV金属铠装电压互感器,具有多种准确级组合
工程数据

完整电气与机械规格

型号编号: JDZXM15-10-CQ

电气参数

一次额定电压 (Un):10kV
计量与保护准确级:0.2 / 0.5
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZXM15-10-CQ是用于10kV系统的户内单相电压互感器,适用于开关柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZXM15-10-CQ工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2 / 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 准确级0.2级的电能计量
  • 准确级0.5级的保护应用
  • 绝缘水平12/42/75kV的10kV系统
  • 50/60Hz电网

不建议用于

  • 户外安装(仅限户内型)
  • 设备最高电压超过12kV的系统
  • 气体绝缘开关设备(GIS)未经适配
  • 直流应用
  • 海拔超过1000m未降额使用

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线;二次侧端子为1a和1n。确保二次侧单点接地。带电时切勿短路PT的二次侧——会导致危险的过电流。安装请遵循IEC 61869-1/3和GB/T20840.1/3。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压峰值75kV。

问: 该PT可以户外使用吗?

答: 不可以,它仅设计用于户内,因为是户内单相金属铠装环氧树脂浇注式。

问: 有哪些准确级可选?

答: 该PT提供0.2级和0.5级准确级,分别适用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXM15-10-CQ
9 列 · 2 行

JDZXM15-10、6R(CQ) 型金属铠装式电压互感器 技术参数

型号额定电压比 (kV)准确级组合准确级及其额定输出 (VA) 0.2准确级及其额定输出 (VA) 0.5准确级及其额定输出 (VA) 1.0准确级及其额定输出 (VA) 3P 6P二次热极限输出 (VA)重量 (kg)
JDZXM15-10R(CQ) JDZXM15-6R(CQ)10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P)15408010020032
JDZXM15-10(CQ) JDZXM15-6(CQ)10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P)15408010020028
工程图纸

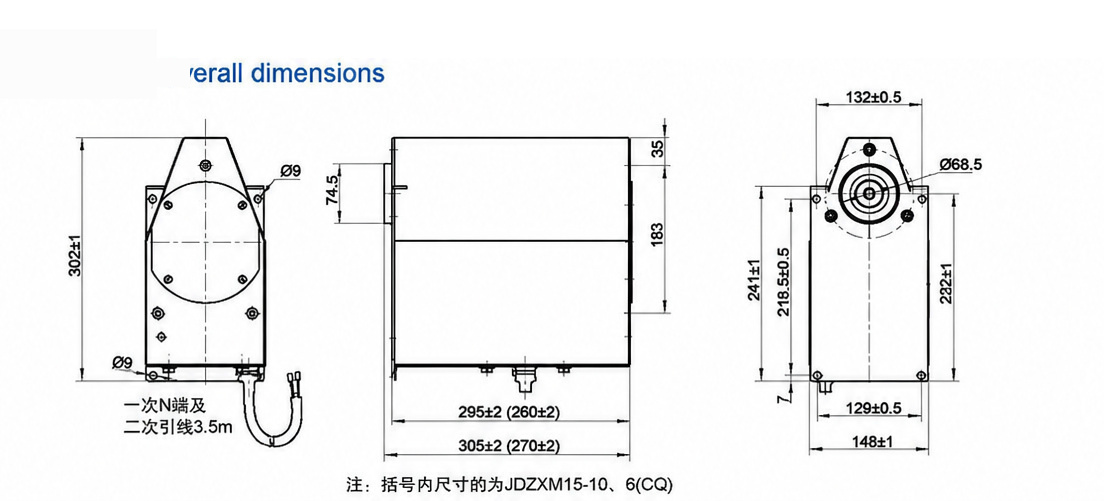

规格与外形图纸

JDZXM15-10-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXM15-10-CQ

JDZXM15-10-CQ 是一款用于 10 kV 系统的户内单相金属铠装环氧树脂浇注电压互感器,适用于计量和保护场合,其 0.2 级和 0.5 级准确级可支持电费结算。该产品采用干式环氧树脂绝缘和金属铠装结构,适用于户内开关柜环境,绝缘水平为 12/42/75 kV,工作频率为 50/60 Hz。

准确级组合包括 0.2/3P(6P)、0.5/3P(6P) 和 1.0/3P(6P),额定输出分别为 0.2 级时 15 VA、0.5 级时 40 VA、1.0 级时 80 VA、3P/6P 时 100 VA;二次热极限输出为 200 VA,重量为 28 kg。该产品定位于户内中压开关柜和环网柜,其金属铠装设计适合空间受限的隔室。符合性依据铭牌和试验文件;型式试验报告可按需提供。

安装时需将二次回路一点接地,并按照端子接线图接线。二次回路在带电时严禁短路。对于非正弦负载,需根据标称热极限核实降容使用。样品和型式试验支持、变比和准确级定制以及文件包均可按需提供。
