户内单相金属铠装环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz,重量32kg,铝壳封装,内置熔断器。
户内15kV电压互感器,用于中压开关设备,提供0.2/0.5准确级,环氧树脂绝缘,内置熔断器。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZXM15-10R-CQ | 工厂铭牌标识 |
| 一次电压 | 15kV/10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2 / 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。PT带电时严禁短路二次侧——危险过电流。二次绕组需单点接地。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。
问: 可用的准确级有哪些?
答: 准确级为0.2和0.5,适用于计量和保护。
问: 该互感器是否适用于户外?
答: 不适用,该互感器设计用于户内,通常用于金属铠装开关柜。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出 (VA) 0.2 | 准确级及其额定输出 (VA) 0.5 | 准确级及其额定输出 (VA) 1.0 | 准确级及其额定输出 (VA) 3P 6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZXM15-10R(CQ) JDZXM15-6R(CQ) | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 15 | 40 | 80 | 100 | 200 | 32 |
| JDZXM15-10(CQ) JDZXM15-6(CQ) | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 15 | 40 | 80 | 100 | 200 | 28 |

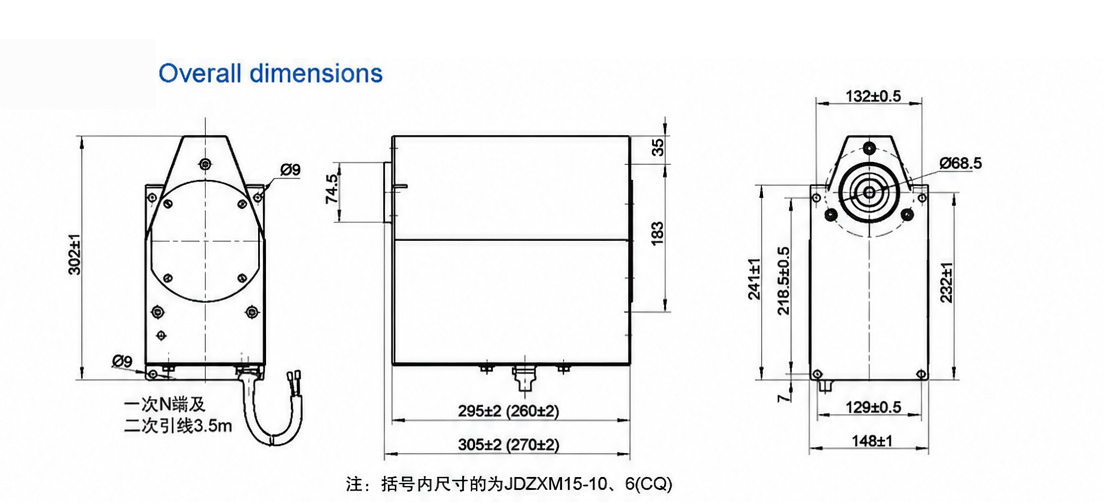

JDZXM15-10R-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

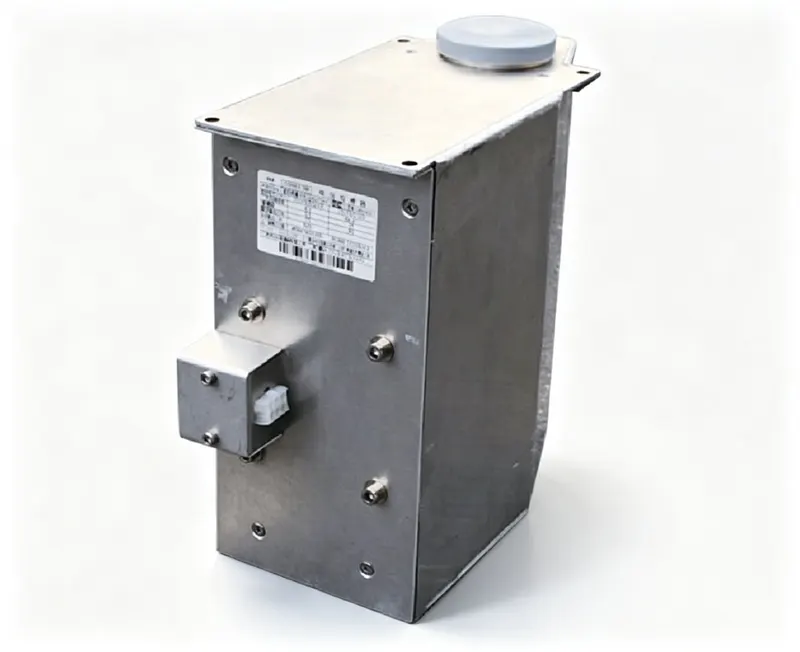

JDZXM15-10R-CQ 是一款室内单相金属铠装环氧树脂浇注电压互感器,适用于 15kV/10kV 系统,通常安装于开关柜间隔和环网柜中,将一次电压降至可测量的二次电压水平,供计量和保护使用。其干式环氧树脂本体和金属铠装结构适用于室内柜体受控的封闭环境,而不适用于户外裸露运行。
每台产品均在工厂进行例行试验,出厂前完成变比与极性校验及绝缘检查;12/42/75kV 绝缘水平和 50/60Hz 额定频率界定了其绝缘与频率适用范围。可提供 0.2 级和 0.5 级准确级,额定输出分别为 15VA 和 40VA,二次热极限输出为 200VA。10/√3/0.1/√3/0.1/√3 变比配置两个二次绕组,因此可根据方案选择单计量、计量加保护以及剩余电压等不同型式;整机重量为 32kg。
产品符合 IEEE C57.13,试验证书和图纸可按需提供。二次绕组在带电时严禁短路,且二次绕组必须一点接地。不适用于直流或非标准频率。变比与准确级定制、试验文件包及交货周期均按需报价。
同一产品族、不同规格参数 —— 选型前可横向对比。
