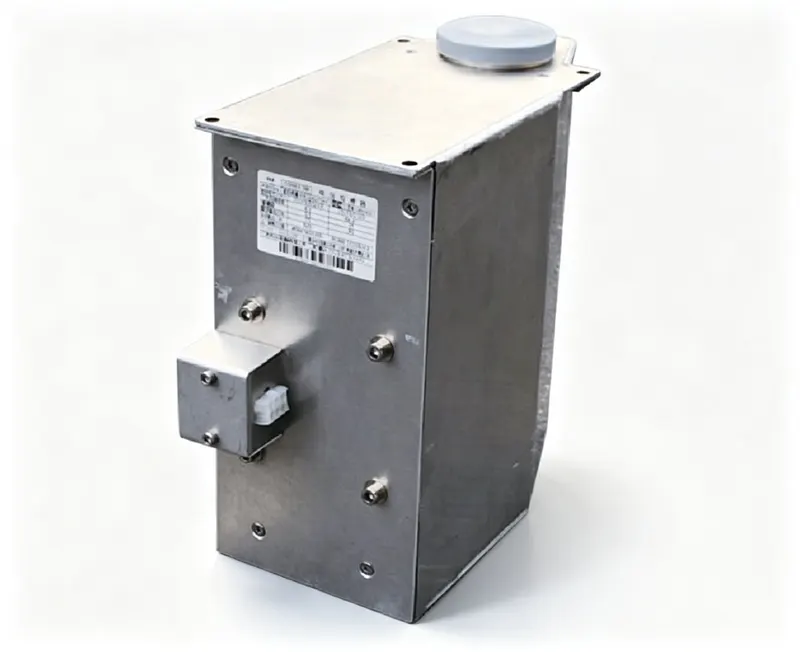

户内单相金属铠装环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定频率50/60Hz,重量32kg,铝壳封装,内置熔断器。
户内15kV电压互感器,用于金属铠装开关柜的计量和保护;干式环氧绝缘,内置熔断器。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZXM15-6R-CQ | 工厂铭牌标识 |
| 一次电压 | 15kV/6kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2 / 0.5 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧连接线路和中性点;二次端子为1a/1n。带电时切勿短路PT的二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压峰值60kV。
问: 该互感器是否适用于户外?
答: 不可以,它仅设计用于户内金属铠装开关柜。
问: 可用的准确级有哪些?
答: 准确级为0.2和0.5。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P | 6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| JDZXM15-10R(CQ) JDZXM15-6R(CQ) | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 15 | 40 | 80 | 100 | — | 200 | 32 |
| JDZXM15-10(CQ) JDZXM15-6(CQ) | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 15 | 40 | 80 | 100 | — | 200 | 28 |

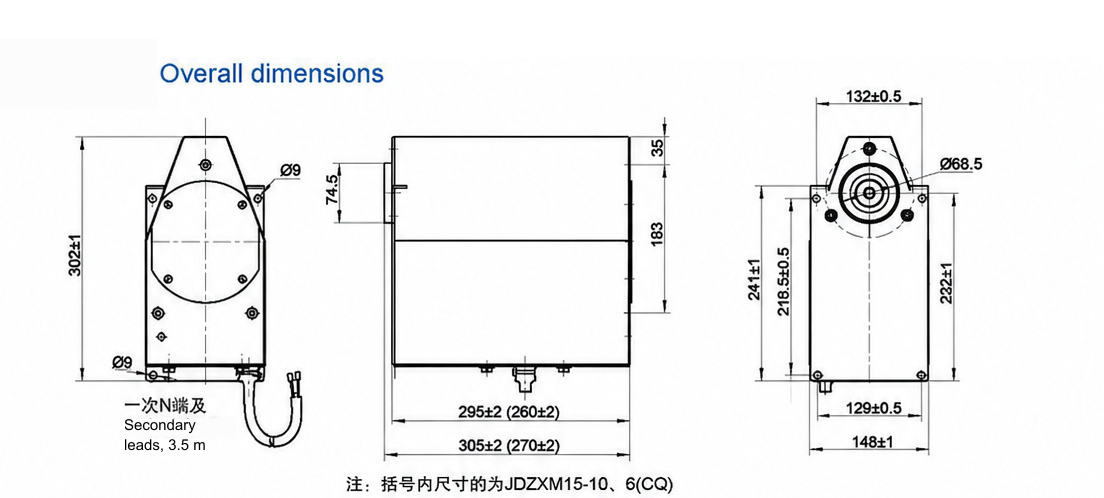

JDZXM15-6R-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZXM15-6R-CQ 是一款用于 15kV/6kV 系统的户内单相金属铠装环氧树脂浇注电压互感器,可将一次电压降至可测量的二次电压水平,供计量与保护使用。其设计遵循 IEC 61869、GB/T 20840 和 IEEE C57.13 系列标准,出厂前进行例行检查,包括变比与极性校验。
干式环氧树脂浇注形成固体、免维护的绝缘系统,金属铠装外壳适合柜体安装。可提供 0.2 和 0.5 准确级,额定输出与热极限参数标注于铭牌和数据表中。组件内含内置熔断器。本产品属于标准规格范围;非标准变比与准确级组合按定制订单处理。
安装位置为户内,通常用于中压开关柜、环网柜和中心安装式柜体。一次侧带电时,二次端子严禁短路,二次侧必须单点接地。投运前,请对照图纸核对端子标记,并确认变比与极性。二次额定负荷与绕组配置可按需提供,试验文件包与交货计划同样可按需提供。
