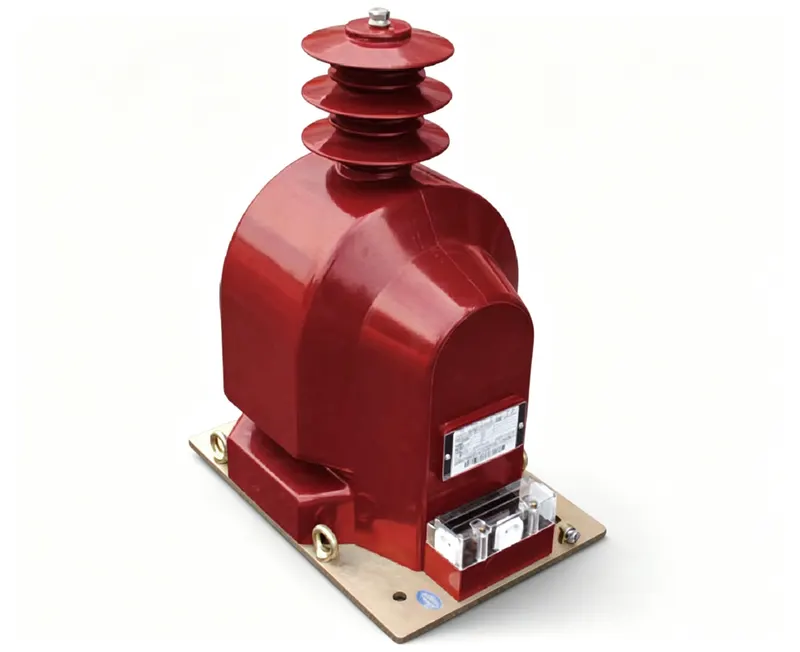

35kV 户内环氧树脂浇注式电压互感器,用于电网计量。接地型设计,具有计量和保护双绕组。额定绝缘水平 40.5/95/200kV,50/60Hz。符合 IEC 61869 和 GB/T 20840 标准。真空环氧浇注,绝缘性能优良,局部放电低。适用于 35kV 中性点接地系统。电压比和准确级可定制。
户内环氧浇注式电压互感器,适用于 35kV 中性点接地系统,符合 IEC 61869 和 GB/T 20840,适用于计量和保护应用。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | IEC 61869, GB/T 20840 |
| 型号代码 | JDZXN-35 | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | IEC 61869, GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | Indoor epoxy resin cast | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:一次侧连接线路和中性点。二次端子:1a/1n 用于计量,2a/2n 用于保护。二次绕组单点接地。带电时切勿短路电压互感器的二次侧——会导致危险的过电流。遵循 IEC 61869 端子标识。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: IEC 61869, GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该电压互感器的绝缘水平是多少?
答: 绝缘水平为 40.5kV 系统;工频耐受电压 95kV;雷电冲击耐受电压峰值 200kV。
问: 该电压互感器可以户外使用吗?
答: 不可以,它设计为户内使用,采用环氧树脂浇注。
问: 它符合哪些标准?
答: 它符合 IEC 61869 和 GB/T 20840。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出 (VA) | 二次热极限输出 (VA) |
|---|---|---|---|---|
| JDZQN-10 JDZQN-10D JDZQN-35 | 10/0.1 10/0.1/0.1 35/0.1 | 0.2 0.5 | 20 50 | 400 |
| JDZXW-10 JDZXW-10D JDZXW-35 | 10/√3/0.1/√3 10/√3/0.1/√3/0.1/√3 35/√3/0.1/√3 | 0.2 0.5 | 20 50 | 400 |

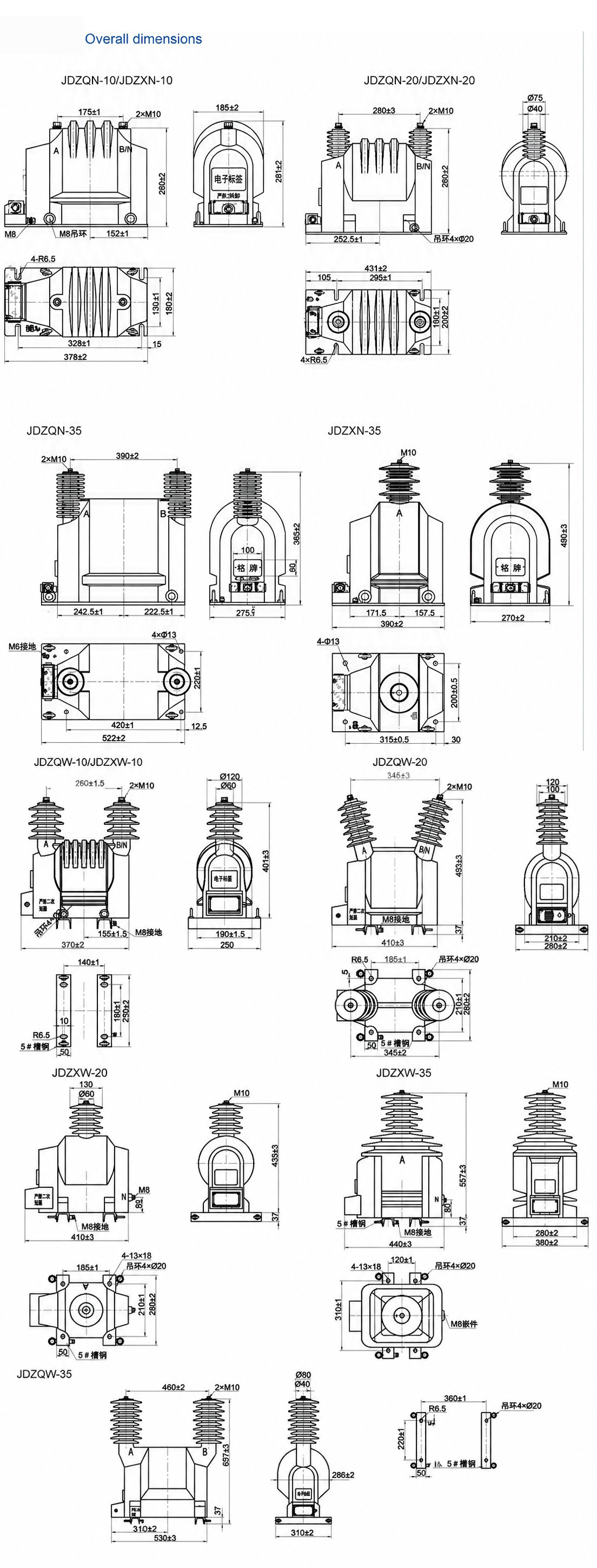

JDZXN-35 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZXN-35 是一款 35kV 户内电压互感器,依据 IEC 61869 和 GB/T 20840 标准框架制造,用于将 35kV 电网电压降至可测量的二次水平,以供计量和接地故障保护使用。其绝缘水平标称为 40.5/95/200kV,工作频率为 50/60Hz。
绝缘采用干式环氧树脂浇注,因此该设备避免了油浸式设计相关的油处理及漏油问题,且无需 SF6 设备所要求的气体密度监测。绕组结构、导体材料及浇注工艺路线已在官方数据表和铭牌中记录,更多细节可按需提供。准确级、额定输出(VA)及二次热极限输出同样在铭牌和数据表中予以声明。
本产品为户内设备,通常应用于 35kV 开关柜和计量柜中。二次侧应单点接地,并遵循铭牌端子图接线;带电时二次侧严禁短路。本产品不适用于超出其 35kV 等级或户外环境。变比和绕组配置选项、试验文件包及交付条款可按需报价。
