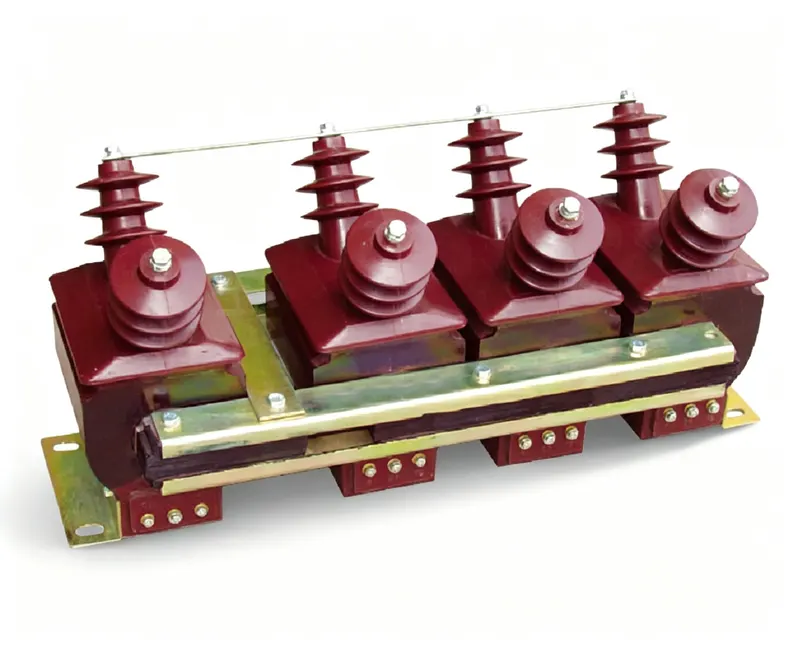

户内三相抗铁磁谐振环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内三相电压互感器,具有抗铁磁谐振设计,适用于环网柜应用中的测量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JSZF-10-6G | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0, 6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 15VA / 30VA / 50VA / 100VA / 1000VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧接线路,二次侧接端子1a/1n。PT带电时切勿短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 它有两个绝缘水平:12/42/75kV和7.2/32/60kV。第一个值是设备最高电压,第二个是工频耐受电压,第三个是雷电冲击耐受电压。
问: 该互感器能否用于户外?
答: 不可以,它仅设计用于户内。
问: 可用的二次负载有哪些?
答: 额定负载为15VA、30VA、50VA、100VA和1000VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) 0.2 | 准确级及其额定输出(VA) 0.5 | 准确级及其额定输出(VA) 1.0 | 准确级及其额定输出(VA) 3P/6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JSZF-10G JSZF-6G | 10/0.3/0.1/0.3/0.1 6/0.3/0.1/0.3/0.1 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 3×15 | 3×30 | 3×50 | 100 | 1000 | 75 |
| 10/0.3/0.1/0.3/0.1 6/0.3/0.1/0.3/0.1 | 0.2/0.5/6P(3P) | 3×10 | 3×10 | / | 100 | 600 | 75 |

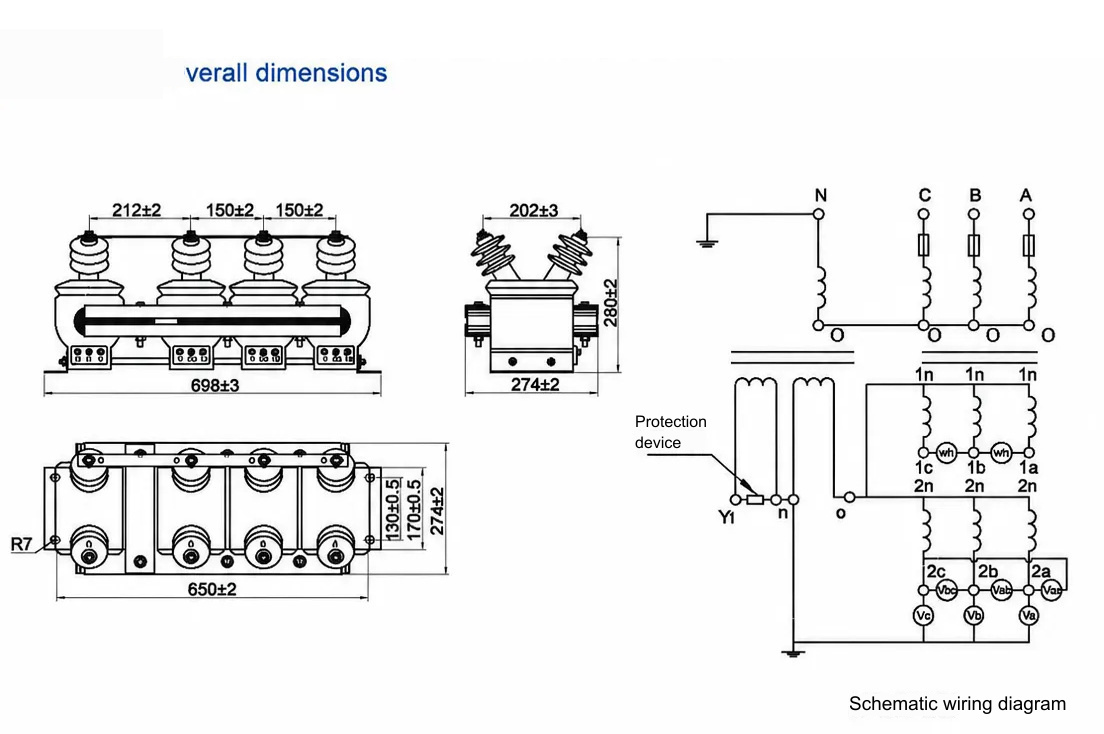

JSZF-10-6G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一款用于10kV开关柜的户内三相抗铁磁谐振电压互感器,通常安装于KYN28柜体、环网柜或变电站间隔内,将一次电压降至0.1kV,供计量与保护使用。其绕组采用干式环氧树脂浇注绝缘,并为抗铁磁谐振结构提供机械强度,整机重量为75kg。
可提供的准确级为0.2、0.5、1.0和6P(3P),额定负荷为15VA、30VA、50VA、100VA和1000VA,因此误差性能可与使用工况相匹配,从较轻的计量负载到保护回路较重的负荷均可覆盖。绝缘水平为12/42/75kV和7.2/32/60kV,产品可在50Hz或60Hz下运行。每台产品出厂前均进行变比、极性和绝缘例行试验;用于贸易结算计量的校准证书可按需提供。
标准目录中的变比和准确级适合重复订货,而非标变比、准确级组合以及带完整随机资料的OEM贴牌均可按需提供。二次侧带电时严禁短路;二次侧应有一点接地,并遵循铭牌端子图接线。本产品不适用于直流或非标准频率。
