户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz;产品重量:83kg;环境运行温度-5℃~+40℃,多种可选规格。
户内三相环氧树脂电压互感器,适用于10kV系统,用于中压开关设备中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JSZV18-10BR | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线。二次侧端子为1a/1n。PT带电时严禁短路二次侧——存在危险的过电流。二次绕组需单点接地。遵循IEC 61869-1/3和GB/T20840.1/3标准。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 额定绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。
问: 该互感器能否用于户外?
答: 不可以,由于其环氧树脂浇注和户内结构,仅设计用于户内。
问: 可用的准确级有哪些?
答: 提供多种可选准确级,请指定您的需求。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 额定输出(VA) 0.2 | 额定输出(VA) 0.5 | 额定输出(VA) 1.0 | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JSZV18-10BR | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 60 | 150 | 200 | 2×1000 | 83 |
| JSZV18-6BR | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 40 | 100 | 150 | 电源最大输出 2×1000 | 83 |

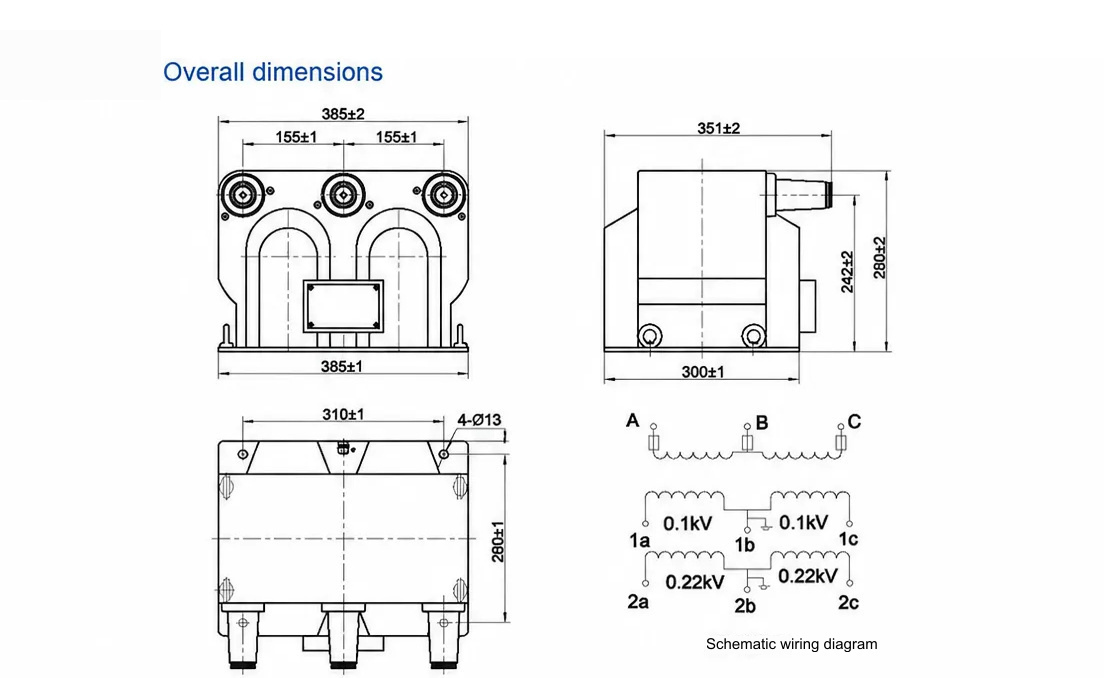

JSZV18-10BR 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

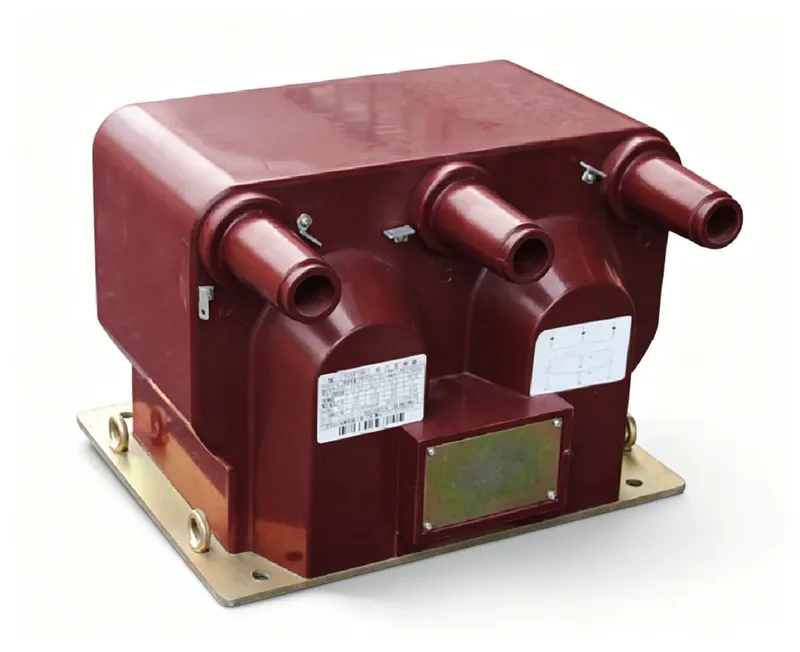

JSZV18-10BR 是一款 10 kV 户内三相电压互感器,将一次电压降为 100 V 二次电压,用于中压开关柜中的计量与保护。其绕组采用干式环氧树脂浇注绝缘,整机结构紧凑、无油,占地小,可简化配电室布置。
10/0.1 kV 电压比可选准确级 0.2、0.5 和 1.0,对应额定输出分别为 60 VA、150 VA 和 200 VA,二次热极限输出为 2×1000 VA(50/60 Hz);整机重量 83 kg。与油浸式或 SF6 设计相比,浇注树脂结构无需处理液体和监测气体,适合不希望进行此类维护的户内安装。数据表、外形图和例行试验报告可按需提供。
典型应用包括风电和光伏汇集站以及储能升压变电站。一次和二次接线应按铭牌端子图进行,二次侧应一点接地,带电时严禁短路二次侧。本产品为户内型,不适用于户外露天安装。电压比与准确级选项、出口包装及售后服务均可按需报价。
