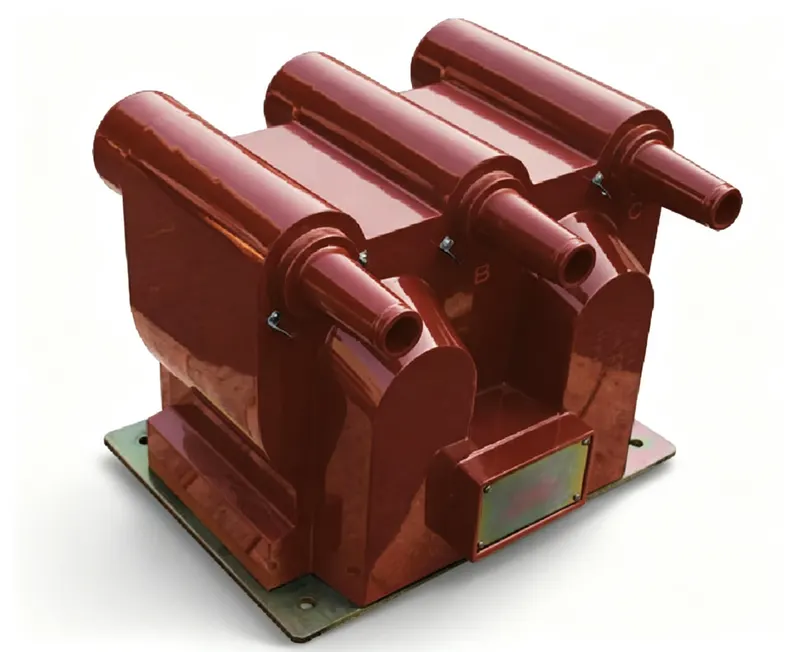

户内三相环氧树脂浇注式电压互感器，符合GB/T20840.1/3和IEC61869-1/3标准；额定绝缘水平12/42/75kV，额定频率50/60Hz；产品重量：90kg；环境工作温度-5℃~+40℃，可选多种准确级。
用于10kV系统的户内三相电压互感器，环氧浇注，适用于中压开关柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JSZV18-10DR1 | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT），一次侧连接线路和中性点。二次侧端子为1a和1n。在带电情况下切勿短路PT的二次侧——会导致危险的过电流。二次绕组应单点接地以确保安全。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该互感器的绝缘水平是多少？
答： 额定绝缘水平为12/42/75kV，即系统电压12kV，工频耐受电压42kV，雷电冲击耐受电压75kV。
问： 适用标准是什么？
答： 符合GB/T20840.1/3和IEC61869-1/3标准。
问： 环境工作温度范围是多少？
答： 环境工作温度为-5℃至+40℃。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及额定输出(VA) COSφ=0.8 (0.2/0.5/1.0) | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|
| JSZV18-10,6DR1 | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 80 150 300 | 2×1000 | 90 |
| JSZV18-10,6DR2 | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 50 120 200 | 2×1600 | 98 |

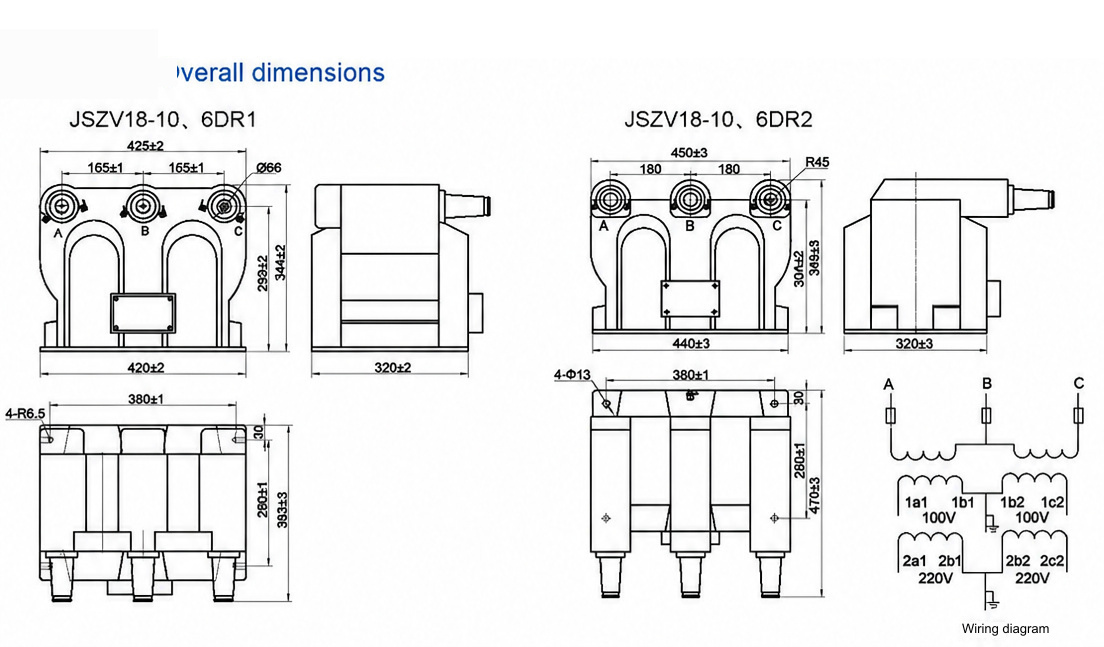

JSZV18-10DR1 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
