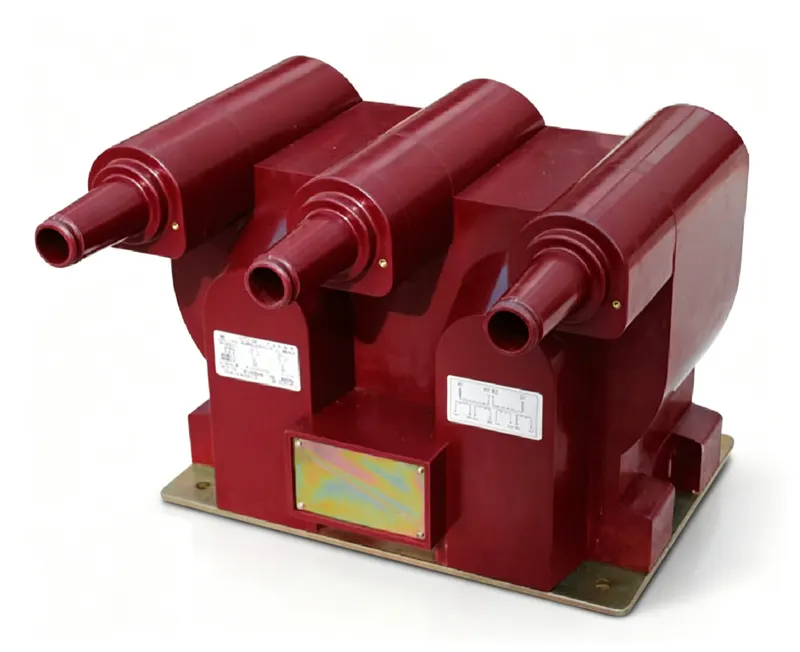

户内三相多绕组环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz;产品重量:98kg;环境运行温度-5℃~+40℃,可选多种准确级。
户内6kV三相电压互感器,采用干式环氧树脂绝缘,适用于中压开关柜的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JSZV18-10DR2 | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):按照IEC 61869-3将一次侧连接到线路和中性点。二次端子1a/1n为主绕组;其他绕组按铭牌连接。严禁在PT带电时短路二次侧,否则会产生危险过电流。二次绕组应单点接地。确保相序和极性正确。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压60kV峰值。
问: 能否在户外使用?
答: 不可以,它仅设计用于户内。
问: 它符合哪些标准?
答: 符合GB/T20840.1/3和IEC61869-1/3标准。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及额定输出(VA) COSφ=0.8 (0.2) | 准确级及额定输出(VA) COSφ=0.8 (0.5) | 准确级及额定输出(VA) COSφ=0.8 (1.0) | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JSZV18-10DR1 JSZV18-6DR1 | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 80 | 150 | 300 | 2×1000 | 90 |
| JSZV18-10DR2 JSZV18-6DR2 | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 50 | 120 | 200 | 2×1600 | 98 |

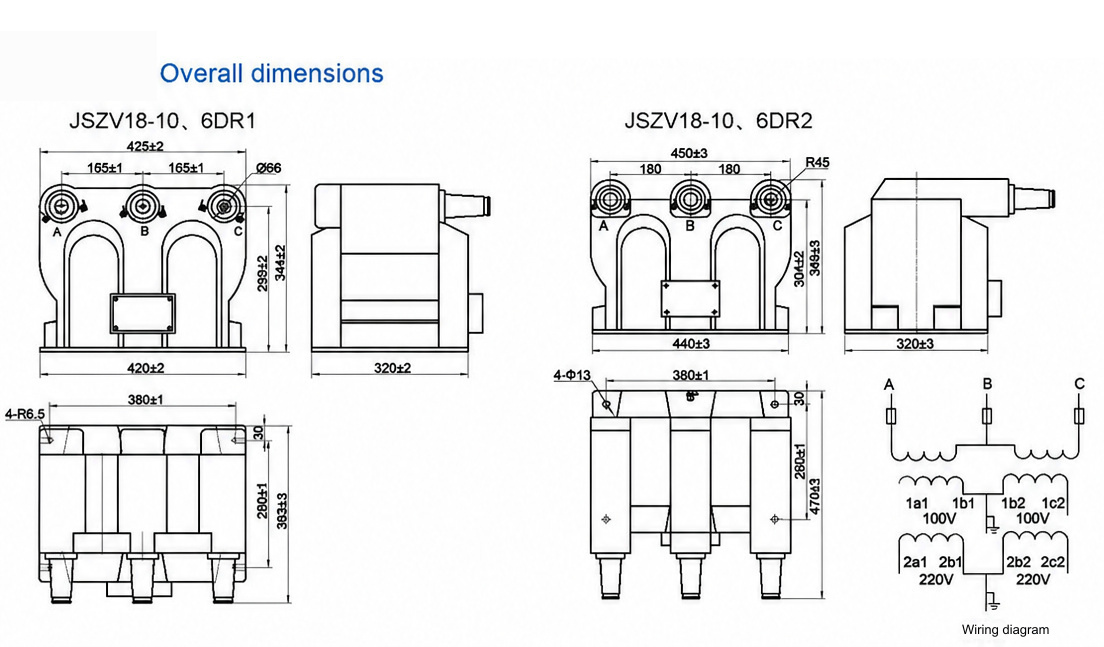

JSZV18-10DR2 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JSZV18-10DR2 是一款用于 10 kV 系统的户内三相环氧树脂浇注电压互感器,针对开关柜计量与控制回路中铁磁谐振及电压信号不稳定的工程难题而设计。其干式环氧树脂浇注结构与多绕组架构适合需要紧凑、免维护单元而非充油设备的柜体制造商。
该产品电压比为 10/0.1/0.22 kV,准确级为 0.2 级,在 COSφ=0.8 时额定输出为 50 VA,可为计量与保护提供稳定的二次信号。二次热极限输出为 2×1600 VA,可承受短时过载而不发生热损伤,12/42/75 kV 的绝缘水平覆盖 10 kV 等级。产品重 98 kg,为标准框架产品;非标准电压比与准确级组合可按项目具体需求提供。
试验文件包括数据表、外形图和例行试验报告,型式试验书面报告可按需提供。典型应用场合为冶金、矿山、水泥和化工厂的户内配电室。二次侧应单点接地,底座应连接至变电站接地网;带电时严禁短接二次侧。通电前应核对极性与电压比。定制二次负荷与绕组配置可按需报价。
