首页产品电压互感器JSZV18-10R

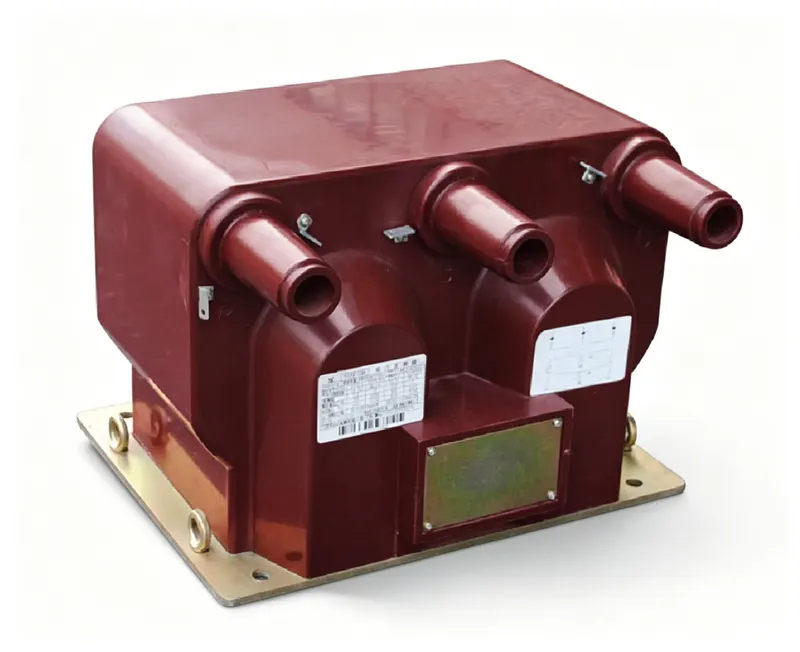

JSZV18-10R 户内三相环氧树脂浇注式电压互感器
10kVJSZV18-10R
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JSZV18-10R

JSZV18-10R 户内三相环氧树脂浇注式电压互感器

户内三相环氧树脂绝缘电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平12/42/75kV,额定频率50/60Hz;产品重量:70kg;环境运行温度-5℃~+40℃,可选多种规格。

核心工程优势

  • 10kV三相户内环氧浇注式电压互感器
  • 多种电压比及准确级可选
  • 二次侧热容量大
工程数据

完整电气与机械规格

型号编号: JSZV18-10R

电气参数

一次额定电压 (Un):10kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内三相电压互感器,环氧浇注,适用于中压开关柜的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JSZV18-10R工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 10kV配电系统
  • 计量和保护应用
  • 三相电压测量

不建议用于

  • 户外安装
  • 高压输电系统(35kV以上)
  • 直流系统
  • 气体绝缘开关设备(GIS)

拓扑与接线

对于电压互感器:一次侧接线路,二次侧接端子1a/1n。切勿在带电时短路电压互感器的二次侧——会导致危险的过电流。二次绕组需单点接地。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 额定绝缘水平为12/42/75kV,即系统电压12kV,工频耐受42kV,雷电冲击耐受峰值75kV。

问: 能否在户外使用?

答: 不可以,该产品仅设计用于户内。

问: 该产品符合哪些标准?

答: 符合GB/T20840.1/3和IEC61869-1/3标准。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JSZV18-10R
8 列 · 2 行

JSZV18-10、6R型电压互感器

型号额定电压比(kV)准确级组合准确级及其额定输出(VA) COSΦ=0.8 0.2准确级及其额定输出(VA) COSΦ=0.8 0.5准确级及其额定输出(VA) COSΦ=0.8 1.0二次热极限输出(VA)重量(kg)
JSZV18-10R JSZV18-6R10/0.1 6/0.10.2 0.5 1.0401001502×60070
JSZV18-10R JSZV18-6R10/0.1/0.22 6/0.1/0.220.2 0.5 1.03060100电源最大输出 2×50070

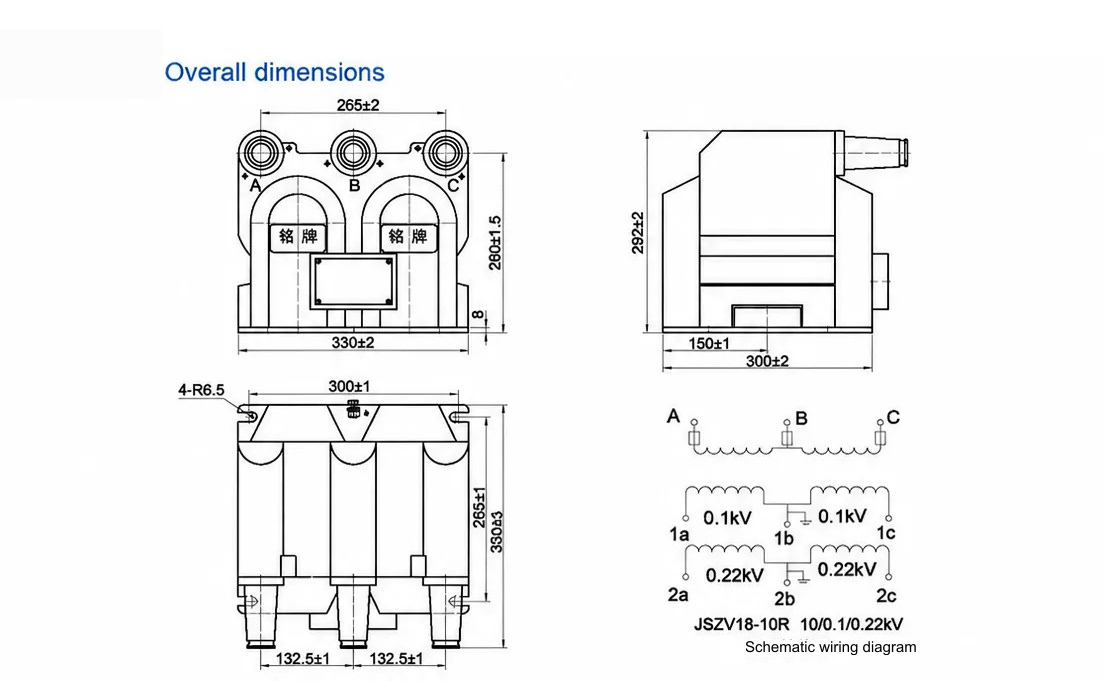

工程图纸

规格与外形图纸

JSZV18-10R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JSZV18-10R

JSZV18-10R 是一款 10kV 户内三相环氧树脂浇注电压互感器,用于将一次电压降至标准二次电压,供中压开关柜中的计量与控制设备使用。其干式环氧树脂绝缘及浇注结构适用于不宜采用油浸式设计的户内场合。

可提供 0.2、0.5 和 1.0 准确级组合,在 COSΦ=0.8 时额定输出分别为 40VA、100VA 和 150VA,二次热极限输出为 2×600VA。提供 10/0.1 和 10/0.1/0.22 两种变比规格,后者带有 0.22kV 辅助绕组用于供电。本机重量为 70kg。绝缘水平、爬电距离和局部放电数据可按需提供,并应核对铭牌和官方数据表确认。

本产品适用于轨道交通、数据中心、医院和水务设施等基础设施的户内安装。二次侧带电时严禁短路;二次侧应一点接地,并遵循铭牌端子图接线。变比与准确级选项、试验文件包及出口包装可按需提供。
