首页产品电压互感器JSZV18-20R

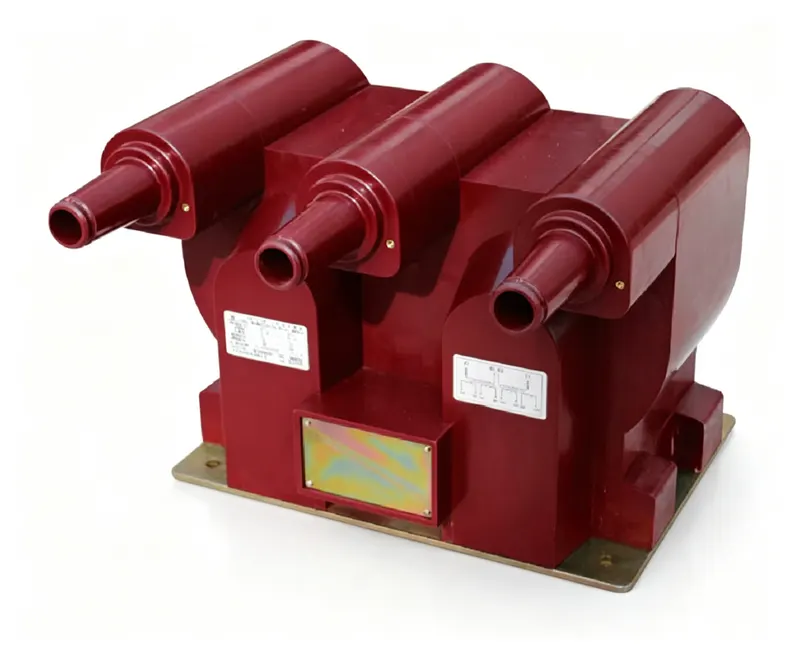

JSZV18-20R 户内三相环氧树脂浇注式电压互感器
20kVJSZV18-20R
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding: (0.2 / 0.5)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JSZV18-20R

JSZV18-20R 户内三相环氧树脂浇注式电压互感器

符合GB/T20840.1/3和IEC61869-1/3标准的户内三相环氧树脂浇注式电压互感器;额定绝缘水平24/65/125kV,额定频率50/60Hz;产品重量:86kg;环境运行温度-5℃~+40℃,多种可选准确级。

核心工程优势

  • 20kV户内三相环氧浇注式电压互感器,具有双绕组配置
工程数据

完整电气与机械规格

型号编号: JSZV18-20R

电气参数

一次额定电压 (Un):20kV
计量与保护准确级:0.2 / 0.5
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于6kV系统的户内三相环氧树脂电压互感器,适用于中压开关设备中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JSZV18-20R工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2 / 0.5准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 6kV电力系统,频率50/60Hz
  • 准确级0.2/0.5的贸易计量
  • 保护和测量应用
  • 干燥环境,温度-5°C至+40°C

不建议用于

  • 无附加外壳的户外安装
  • 一次电压高于6kV的系统
  • 高湿度或污染环境
  • 气体绝缘开关设备(GIS)应用
  • 直流系统

拓扑与接线

对于电压互感器:确保二次端子1a/1n连接正确。带电时切勿短路PT的二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 额定绝缘水平为7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压峰值60kV。

问: 可提供哪些准确级?

答: 提供0.2和0.5准确级,适用于计量和保护。

问: 该互感器能否用于户外?

答: 不可以,它仅设计用于户内。户外安装需要额外的防护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JSZV18-20R
8 列 · 2 行

JSZV18-20、15R 型电压互感器

型号额定电压比 (kV)准确级组合0.20.51.0二次热极限输出 (VA)重量 (kg)
JSZV18-20R JSZV18-15R20/0.1 15/0.10.2 0.5 1.0401001502×60086
JSZV18-20R JSZV18-15R20/0.1/0.22 15/0.1/0.220.2 0.5 1.03060100电源最大输出 2×60086
工程图纸

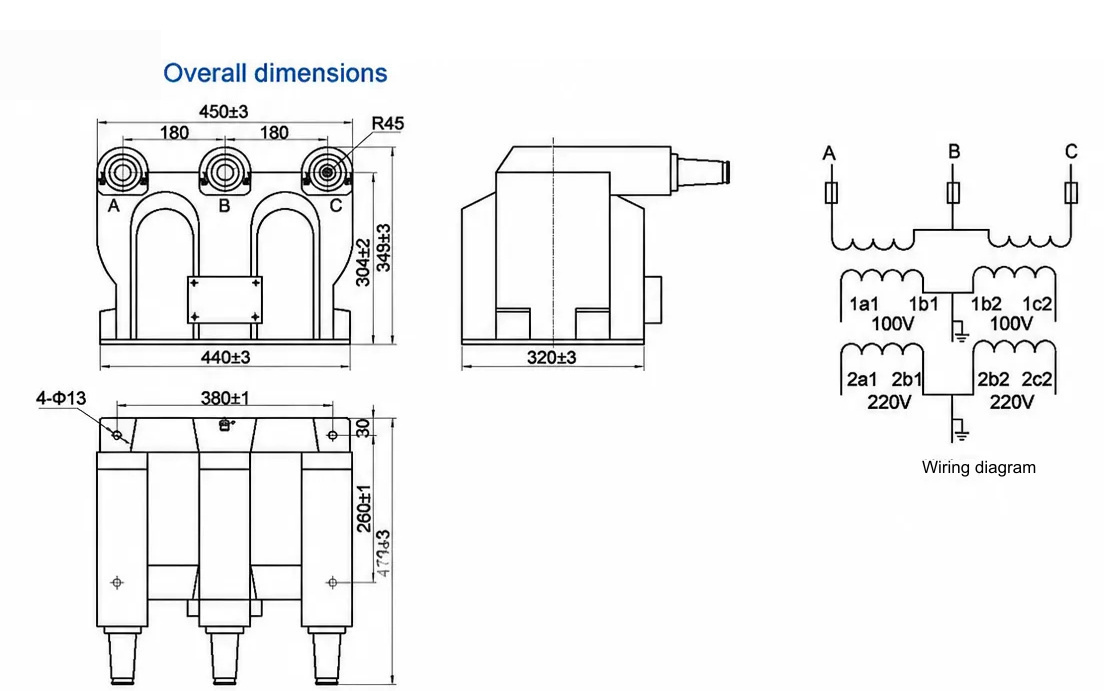

规格与外形图纸

JSZV18-20R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JSZV18-20R

JSZV18-20R 是一款 20 kV 户内三相环氧树脂浇注电压互感器,通过将三台单相单元整合为一个紧凑的干式整体,解决了铁磁谐振和开关柜空间受限的工程难题。其环氧树脂浇注绝缘提供 24/65/125 kV 绝缘水平,双绕组结构可在同一壳体内同时满足计量和剩余电压功能。

可选准确级为 0.2 和 0.5,在 50/60 Hz 下额定输出分别为 40 VA 和 100 VA;二次热极限输出为 2×600 VA。该产品定位为标准户内规格,非标准变比和准确级组合可按需提供。随货提供型式试验和例行试验报告以供核验。

典型应用场景为户内变电站间隔中的母线电压测量与保护。送电前,请核对二次额定负荷(VA)与所接继电器和仪表是否匹配,二次侧应单点接地,并遵循铭牌端子图接线;带电时严禁短接二次侧。准确级超出实际应用需求会造成预算浪费。可提供出口包装和售后支持,试验文件包可按需报价。
