首页产品电压互感器JSZV18-6AR

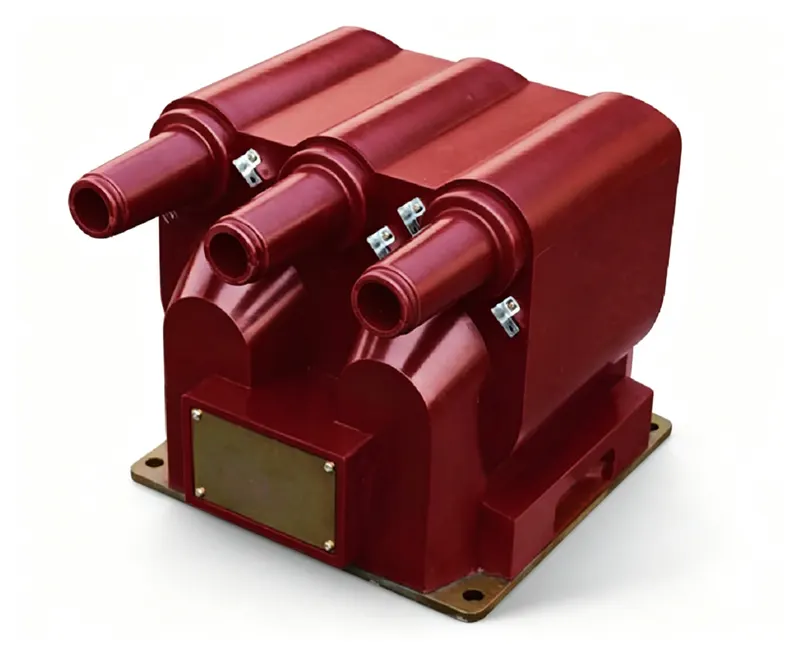

JSZV18-6AR 户内三相环氧树脂浇注式电压互感器
6kVJSZV18-6AR
绕组与原理拓扑内部接线示意图
Primary Winding:6kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JSZV18-6AR

JSZV18-6AR 户内三相环氧树脂浇注式电压互感器

户内三相环氧树脂绝缘电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定频率50/60Hz;产品重量:52kg;环境温度-5℃~+40℃,可选多种规格。

核心工程优势

  • 6kV三相户内环氧浇注式电压互感器
  • 多种可选规格
  • 运行可靠
工程数据

完整电气与机械规格

型号编号: JSZV18-6AR

电气参数

一次额定电压 (Un):6kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

适用于中压开关设备中6kV户内三相电压测量,采用干式环氧绝缘,符合IEC 61869-3标准。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JSZV18-6AR工厂铭牌标识
一次电压6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 6kV户内开关柜
  • 中压配电系统三相电压测量
  • 保护及计量应用(需配相应二次绕组)
  • 环境温度-5℃至+40℃的户内安装

不建议用于

  • 无附加外壳的户外安装
  • 高于6kV的系统(如10kV或35kV)
  • 直流应用
  • 海拔超过1000米的高原安装(除非降容使用)

拓扑与接线

对于电压互感器(PT):根据应用将一次侧连接至线间或线对地。二次端子为1a和1n。带电时切勿短路PT二次侧——会导致危险过电流。将二次绕组在一点(1n)接地以确保安全。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的额定绝缘水平是多少?

答: 额定绝缘水平为7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压峰值60kV。

问: 该电压互感器能否用于户外?

答: 不可以,它仅设计用于户内。户外使用需加装适当的外壳。

问: 二次端子标记是什么?

答: 二次端子为1a和1n,符合IEC 61869-3标准。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JSZV18-6AR
8 列 · 2 行

JSZV18-10、6AR 型电压互感器

型号额定电压比(kV)准确级组合额定输出(VA) 0.2额定输出(VA) 0.5额定输出(VA) 1.0二次热极限输出(VA)重量(kg)
JSZV18-10AR10/0.1 6/0.10.2 0.5 1.030601202×50052
JSZV18-6AR10/0.1/0.22 6/0.1/0.220.2 0.5 1.02050100电源最大输出 2×40052

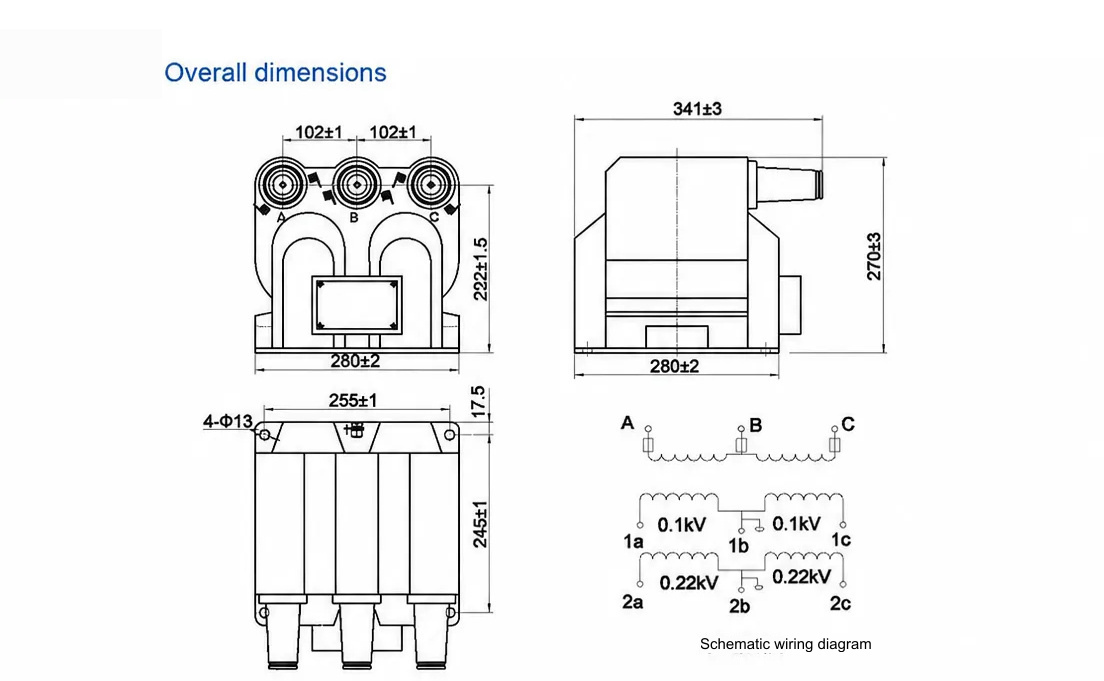

工程图纸

规格与外形图纸

JSZV18-6AR 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JSZV18-6AR

JSZV18-6AR 是一款 6 kV 户内三相电压互感器,将一次电压降至标准二次电压,用于中压配电系统的计量与保护。其准确级和额定输出直接影响电能结算与继电保护的可靠性。

本产品采用环氧树脂浇注干式绝缘,绕组整体浇注封装,适用于 50/60Hz 户内运行环境。额定电压比为 10/0.1/0.22 kV 和 6/0.1/0.22 kV,准确级组合为 0.2、0.5 和 1.0。额定输出为 20 VA,二次热极限输出为 2×400 VA。产品重量为 52 kg。每台产品出厂前均经过例行试验,包括变比与极性校验,合格后方可发货。

典型安装位置为中压开关柜及环网柜内。二次侧带电时严禁短路,且二次侧应单点接地。本产品不适用于直流或非标准频率场合。其他变比、准确级及绕组配置可按需报价,并提供相应的试验证书与试验文件。
