首页产品电压互感器JSZV18-6DR1

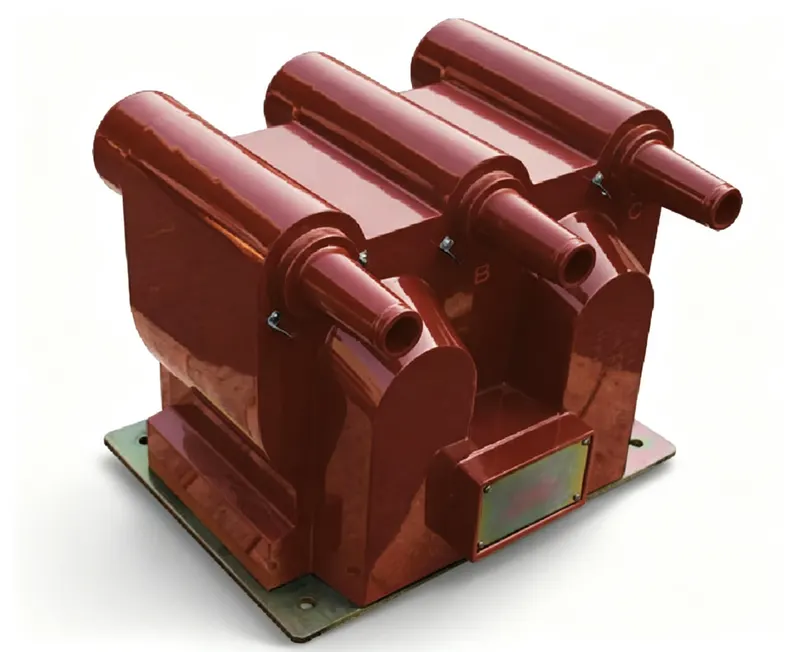

JSZV18-6DR1 户内三相环氧树脂浇注式电压互感器
6kVJSZV18-6DR1
绕组与原理拓扑内部接线示意图
Primary Winding:6kV
Secondary Winding: ()
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JSZV18-6DR1

JSZV18-6DR1 户内三相环氧树脂浇注式电压互感器

户内三相环氧树脂浇注式电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定频率50/60Hz;产品重量:90kg;环境温度-5℃~+40℃,可选多种准确级。

核心工程优势

  • 6kV户内三相环氧浇注式电压互感器
  • 负载能力强,准确级选择多样
工程数据

完整电气与机械规格

型号编号: JSZV18-6DR1

电气参数

一次额定电压 (Un):6kV
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内三相电压互感器,环氧浇注,适用于中压开关柜的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JSZV18-6DR1工厂铭牌标识
一次电压6kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级[On Request]准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内中压开关柜
  • 10kV电网中的计量和保护应用
  • 中性点接地或不接地的三相系统
  • 环境温度-5℃至+40℃的场所

不建议用于

  • 无额外防护的户外安装
  • 设备最高电压超过12kV的系统
  • 高湿度或腐蚀性环境且无适当外壳
  • 需要高短路耐受能力的应用

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线。二次侧端子为1a和1n。切勿在带电时短路PT的二次侧——会导致危险的过电流。二次绕组应单点接地。遵循IEC 61869-3端子标识。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即设备最高电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。

问: 能否在户外使用?

答: 不可以,它仅设计用于户内。户外安装需要额外防护。

问: 有哪些准确级可选?

答: 提供多种可选准确级,但具体数值需[按需咨询]。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JSZV18-6DR1
6 列 · 2 行

JSZV18-10、6DR1/6DR2 型电压互感器 技术参数

型号额定电压比 (kV)准确级组合准确级及额定输出(VA) COSφ=0.8 (0.2/0.5/1.0)二次热极限输出 (VA)重量 (kg)
JSZV18-10,6DR1 JSZV18-6DR110/0.1 6/0.10.2 0.5 1.080/150/3002×100090
JSZV18-10,6DR2 JSZV18-6DR210/0.1/0.22 6/0.1/0.220.2 0.5 1.050/120/2002×160098
工程图纸

规格与外形图纸

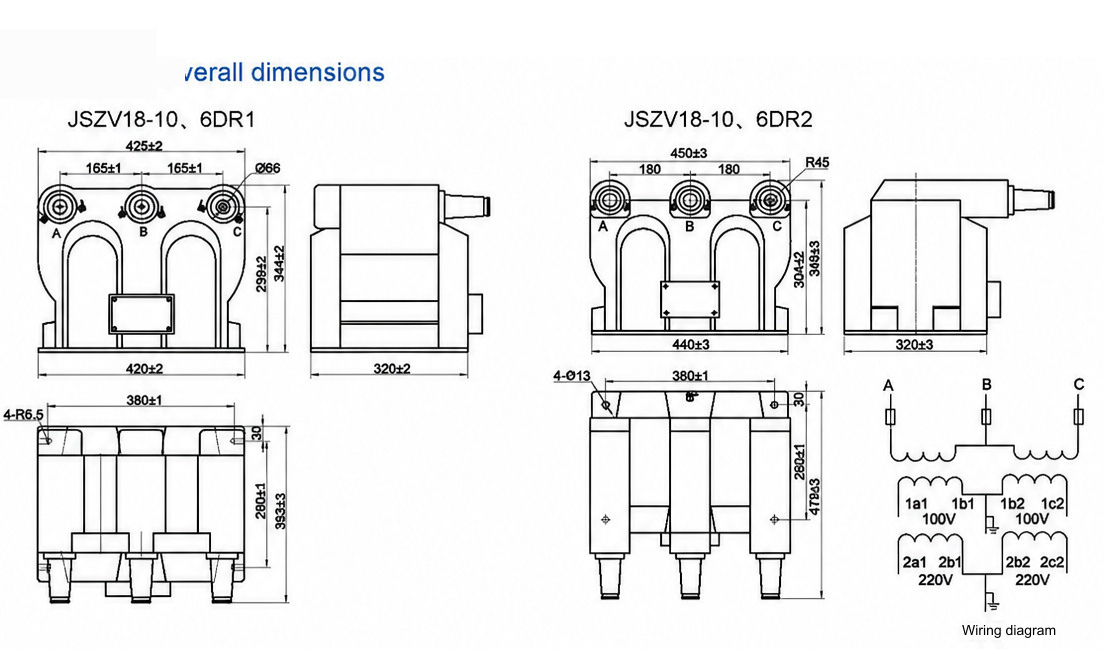

JSZV18-6DR1 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JSZV18-6DR1

该户内三相电压互感器依据 IEC 61869、GB/T 20840 和 IEEE C57.13 系列标准制造,将 6 kV 一次电压降压,用于中压开关柜中的计量和保护。其干式环氧树脂浇注绝缘绕组组件,绕组架构将计量绕组与保护或剩余电压绕组配对,从而在一台设备中同时满足准确级和接地故障检测的需求。

准确级 0.5(50/60 Hz)适用于与计费相关的计量,而多样化的准确级选项和强大的负载能力可满足从同一浇注体获取多个负荷的应用需求。绝缘水平 7.2/32/60 kV 覆盖 6 kV 等级。对于贸易结算计量,校准证书和例行试验报告可按需提供。典型部署于中压开关柜、环网柜和中心安装式间隔内,绝不用于户外。

送电前,在交接试验中验证绝缘电阻、极性和变比,二次侧单点接地,并遵循铭牌端子图。一次侧带电时,切勿短接二次侧;否则可能损坏绕组并危及人员。本设备仅适用于户内使用。变比和准确级变体、样品和型式试验支持以及文档包可按需报价。
