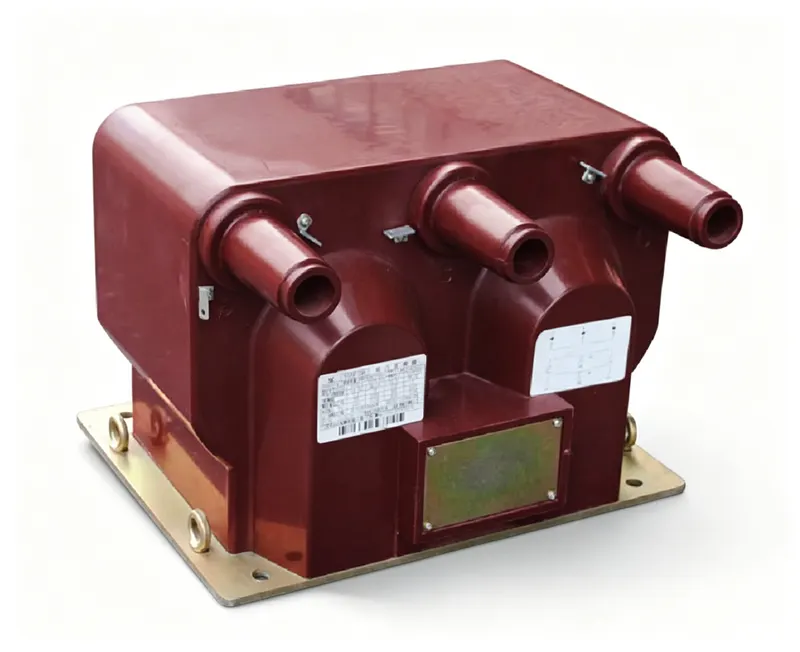

户内三相环氧树脂绝缘电压互感器,符合GB/T20840.1/3和IEC61869-1/3标准;额定绝缘水平7.2/32/60kV,额定频率50/60Hz;产品重量:70kg;环境温度-5℃~+40℃,多种可选规格。
用于6kV系统的户内三相电压互感器,环氧浇注,适用于中压开关柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JSZV18-6R | 工厂铭牌标识 |
| 一次电压 | 6kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧接线路,二次侧接端子1a/1n。PT带电时严禁短路二次侧——危险过电流。二次绕组需单点接地。遵循IEC 61869-1/3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 额定绝缘水平为7.2/32/60kV,即系统电压7.2kV,工频耐受电压32kV,雷电冲击耐受电压峰值60kV。
问: 它可以在户外使用吗?
答: 不可以,它仅设计用于户内。
问: 它符合哪些标准?
答: 它符合GB/T20840.1/3和IEC61869-1/3标准。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及其额定输出(VA) COSΦ=0.8 0.2 | 准确级及其额定输出(VA) COSΦ=0.8 0.5 | 准确级及其额定输出(VA) COSΦ=0.8 1.0 | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JSZV18-10R JSZV18-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 40 | 100 | 150 | 2×600 | 70 |
| JSZV18-10R JSZV18-6R | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 30 | 60 | 100 | 电源最大输出 2×500 | 70 |

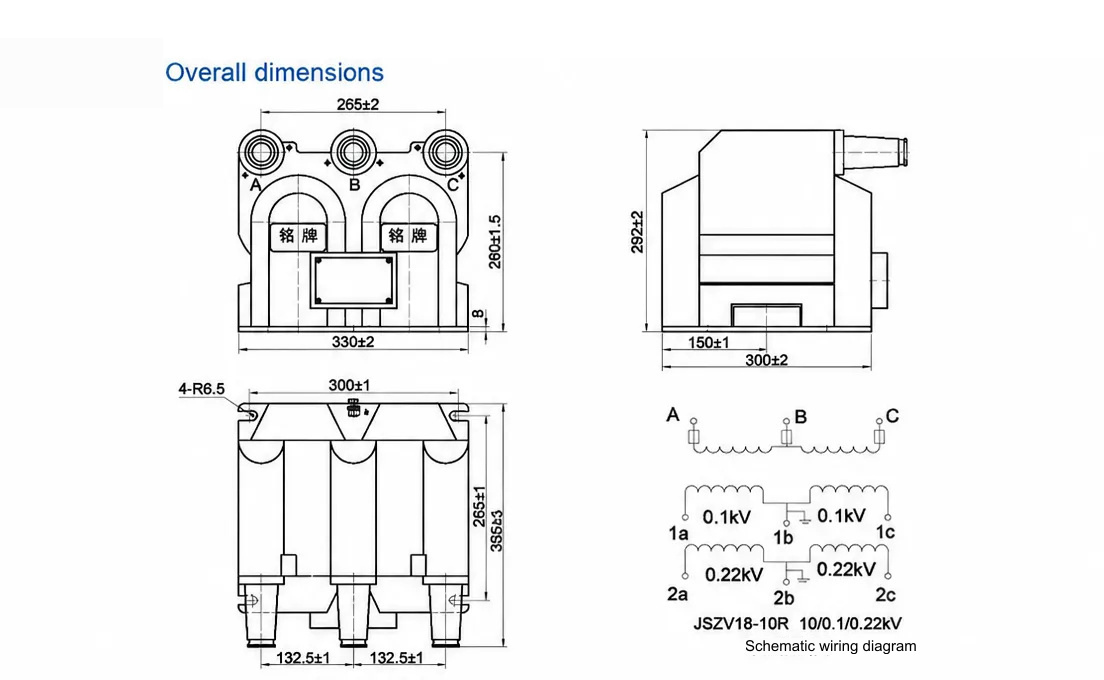

JSZV18-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JSZV18-6R 是一款 6 kV 户内三相电压互感器,将一次电压降至标准二次电压等级,用于中压系统中的计量与保护。其干式环氧树脂浇注结构对绕组进行绝缘,并提供户内开关柜运行所需的机械强度。
额定负荷为 40 VA(50/60 Hz),并可提供多种电压比和准确级选项;每台设备的具体准确级和电压比标注于铭牌及正式数据表中。常规出厂检验包括变比与极性校验,局部放电筛选及其他例行试验记录于试验报告中,但局部放电限值本身可按需提供。
产品符合 IEC 61869 系列标准,型式试验报告可随样品及书面报告资料包一并提供。该设备适用于变电站间隔内的户内母线电压测量与保护,安装时须遵守安装空间、安全净距及固定连接的要求。不适用于直流或非标准频率。带电时严禁短接二次绕组;须按铭牌图示将二次侧一点接地。特殊电压比、准确级及书面报告资料包可按需报价。
